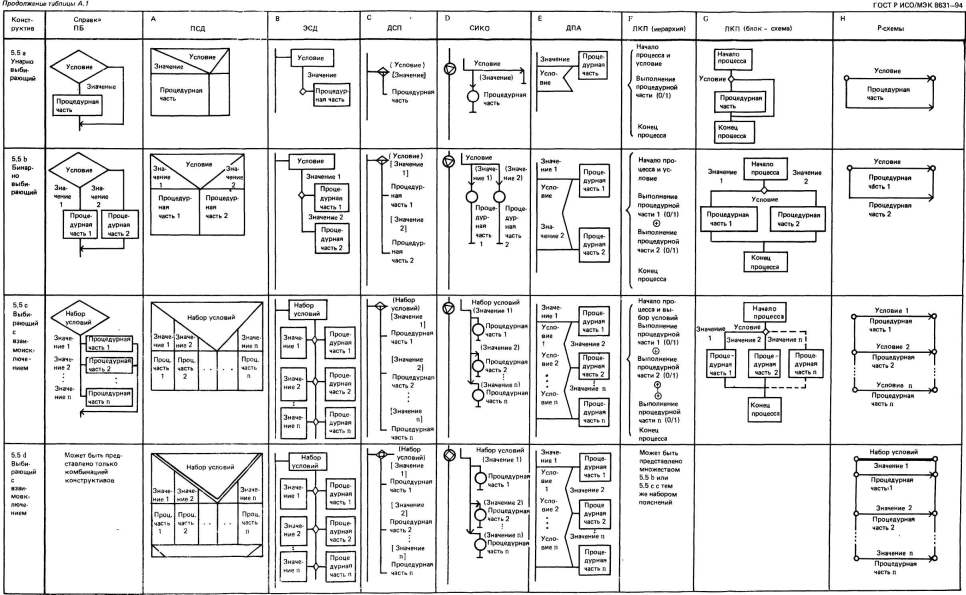

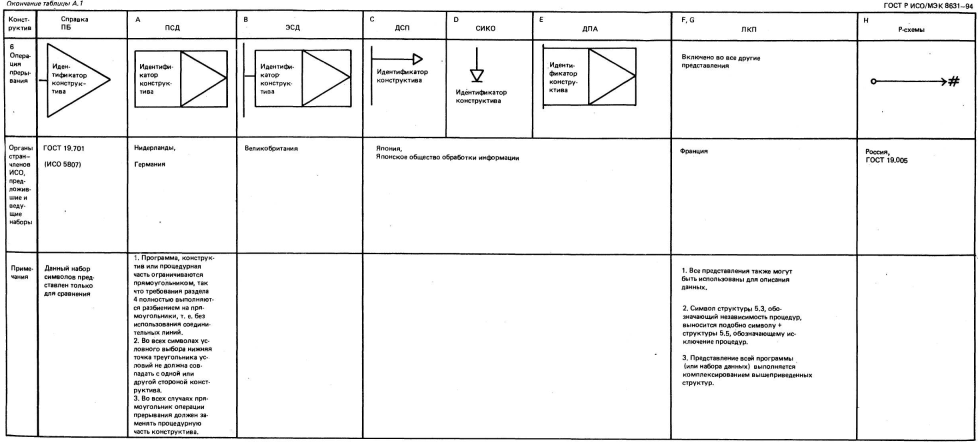

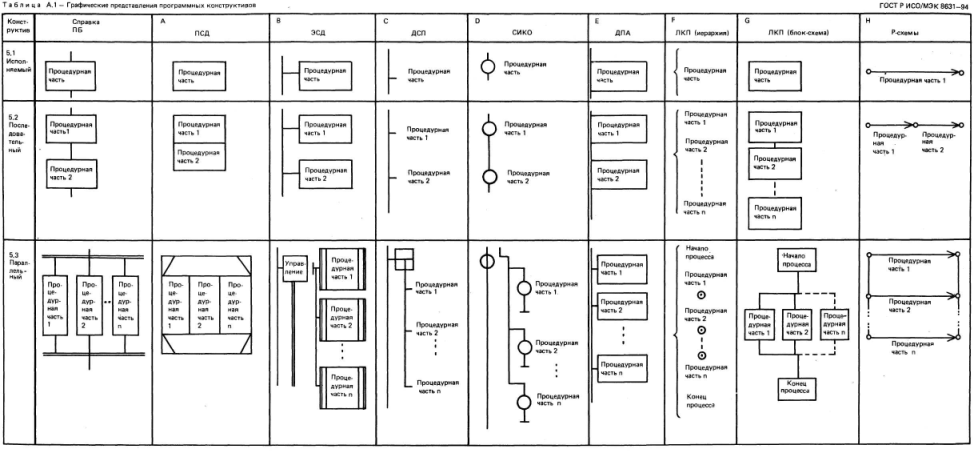

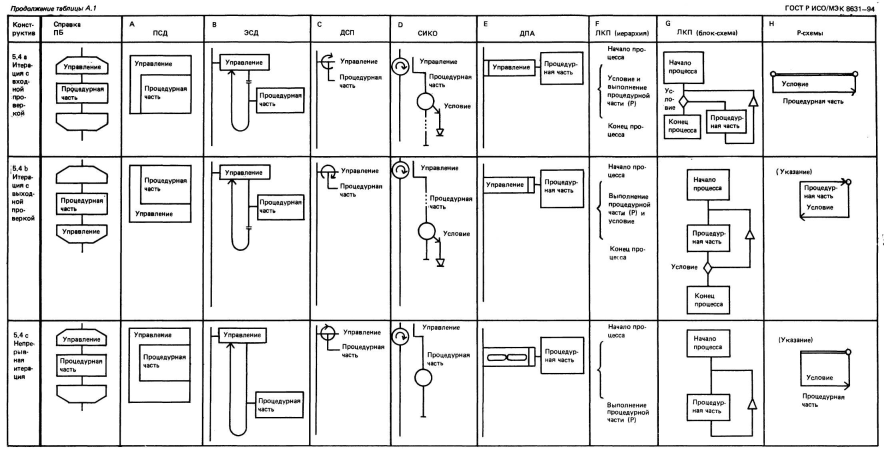

ПРИЛОЖЕНИЕ А (Справочное)ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ПРОГРАММНЫХ КОНСТРУКТИВОВ Следующие схематические обозначения программных конструктивов в колонках от А до Н таблицы А.1 являются примерами прикладных графических представлений конструктивов. Колонка «Справка» использует обозначения по ГОСТ 19.701 и включена только для пояснения. Обозначения из различных колонок нельзя смешивать. Обозначения и сокращения, принятые в таблице А.1: ПБ - программные блок-схемы (PF - program flowcharts); ПСД - программные структурные диаграммы (PSD - program structure diagrams); ЭСД - эскизные структурные диаграммы (DSD - design structure diagrams); ДСП - диаграммы структурного программирования (SPD - structured programming diagrams); СИКО - схема иерархического и компактного описания (НСР - hierarchical and compact description chart); ДПА - диаграммы проблемных анализов (PAD - problem analysis diagrams); ЛКП - логическая концепция программы (LCP - logical conception of program); Р-схемы - Р-схемы алгоритмов и программ (R-charts). ![]() |
|
||
