Приложение

Собственно говоря, такая работа никогда не может быть завершена, ее можно только объявить завершенной.

(Иоганн Вольфганг Гете)

В приложении содержится дополнительная информация, которая пригодится вам для успешной работы с программой PSPICE, список приведенных в книге рецептов, а также перечень рекомендуемой литературы для самостоятельного изучения.

Изменение настроек цветов экрана PROBE

После инсталляции PSPICE на черный фон выводятся цветные диаграммы. Несомненно, такое изображение выглядит очень привлекательно, но, к сожалению, неприемлемо для печати, поскольку приводит к быстрому износу тонера и, естественно, картриджа вашего принтера. Поэтому перед выводом диаграмм на печать можно изменить настройки цветов экрана PROBE. Как правило, для печати устанавливается белый цвет фона.

Если вы намерены это сделать, откройте файл MSIM_EVL.ini, который находится в папке WINDOWS, и измените оригинальные настройки цветов под заголовком [PROBE DISPLAY COLORS] в соответствии с табл. П1. Так как желтый цвет плохо различим на белом фоне, лучше поменять цвет изображения четвертой диаграммы (TRACE 4).


Таблица П1. Настройки цветов

Оригинальные цвета (черный фон) Измененные цвета (белый фон)
[PROBE DISPLAY COLORS] [PROBE DISPLAY COLORS]
NUMTRACECOLORS=6 NUMTRACECOLORS=6
BACKGROUND=BLACK BACKGROUND=BRIGHTWHITE
FOREGROUND=WHITE FOREGROUND=BLACK
TRACE_1=BRIGHTGREEN TRACE_1=BRIGHTGREEN
TRACE_2=BRIGHTRED TRACE_2=BRIGHTRED
TRACE_3=BRIGHTBLUE TRACE_3=BRIGHTBLUE
TRACE _4=ВRIGHTYELLOW TRACE_4=BROWN
TRACE_5=BRIGHTMAGENTA TRACE_5=BRIGHTMAGENTA
TRACE_6=BRIGHTCYAN TRACE_6=BRIGHTCYAN
Функции PROBE

В табл. П2 перечислены наиболее важные функции программы PROBE и дано их краткое описание.


Таблица П2. Функции программы PROBE

Функция PROBE Описание
ABS(x) |x|
SGN(x) 1 (если x > 0), 0 (если x = 0), -1 (если x < 0)
SQRT(x) √x
ЕХР(х) ex
LOG(x) ln(x) — натуральный логарифм (логарифм по основанию)
LOG10(x) log(x)
M(х) Амплитуда от x
P(x) Угол фазы от х (в градусах)
R(x) Действительная (реальная) часть от x
IMG(x) Мнимая часть от x
G(x) Групповое время задержки от x (в секундах)
PWR(x,y) (ABS(x))y
SIN(x) sin x (x в радианах)
COS(x) cos х (x в радианах)
TAN(x) tg х (х в радианах)
ATAN(x) arctan х (в радианах)
ARCTAN(x) arctan х (в радианах)
D(f) Производная от f по переменной оси x
S(f) Интеграл от f по области оси x
AVG(f) Среднее значение от f по области оси x
AVGX(x,d) Среднее значение от x в интервале от x до d
RMS(f) Действующее значение от f по области оси x
DB(f) Амплитуда от f в дБ
MIN(f) Минимальное значение действительной части от f
MAX(f) Максимальное значение действительной части от f
Компоненты схем

Табл. П3 содержит сведения о названии и назначении имеющихся в библиотеках PSPICE компонентах для моделирования электросхем.


Таблица П3. Компоненты схем

Компонент Российский аналог Функция
Компоненты, находящиеся в библиотеке EVAL.lib
BC548B NPN маломощный биполярный транзистор
BC558B PNP маломощный биполярный транзистор
2N2222 NPN биполярный транзистор
2N2907A PNP биполярный транзистор
2N3904 NPN биполярный транзистор
2N3906 PNP биполярный транзистор
1N750 Стабилитрон
MV2201 Варикап
1N4002 Выпрямительный (силовой) диод
1N4148 Импульсный диод
MBD101 Импульсный диод
1N914 Диод
2N3819 N-канальный полевой транзистор
2N4393 N-канальный полевой транзистор
IXGH40N60 N-channel Insulated Gate Bipolar Transistor
LM324 Операционный усилитель
LF411 Операционный усилитель
UA741 Операционный усилитель
LM111 Компаратор
K3019PL_3C8 Трансформатор с ферромагнитным сердечником
K502T300_3C8 Трансформатор с ферромагнитным сердечником
K528Т500_3C8 Трансформатор с ферромагнитным сердечником
KRM8PL_3C8 Трансформатор с ферромагнитным сердечником
IRF150 Мощный МОП-транзистор N-типа
IRF9140 Мощный МОП-транзистор Р-типа
PAL20RP4B Программируемое логическое устройство
A4N25 Оптоэлектронный элемент
2N1595 Тиристор
2N5444 Семистор
555D Смешанный аналогово-числовой таймер
Sw_tOpen,Sw_tClose Программируемые переключатели
P/L2C Coupled, equal, lumped T-section tline. В данной библиотеке отсутствует
P/LS Uncoupled (single), lumped tline. В данной библиотеке отсутствует
P/TS Uncoupled (single), distributed tline. В данной библиотеке отсутствует
ESC2_B Pentium Mercury IBIS I/O модель
54152A 8-канальный селектор данных/мультиплексор
7400 ЛАЗ Четыре логических элемента 2И-НЕ
7401 ЛА8 Четыре логических элемента 2И-НЕ (открытый коллектор)
7402 ЛЕ1 Четыре логических элемента 2ИЛИ-НЕ
7403 ЛА9 Четыре логических элемента 2И-НЕ (открытый коллектор)
7404 ЛН1 Шесть инверторов
7405 ЛН2 Шесть инверторов (открытый коллектор)
7406 ЛН3 Шесть инверторов (открытый коллектор, 15 В)
7407 ЛН3 Шесть инвертирующих буферных преобразователей (открытый коллектор, 30 В)
7408 ЛИ1 Четыре логических элемента
7409 ЛИ2 Четыре логических элемента (открытый коллектор)
7410 ЛА4 Три логических элемента 3 И-НЕ
74100 Два 4-разрядных D-триггера
74107 ТВ6 Два JK-триггера с входами сброса
74109 ТВ15 Два JK-триггера с входами предварительной установки и сброса
7411 ЛИ3 Три логических элемента 3И
74S11 S-серия TTL, три логических элемента 3И
74110 JK-триггер с логическими элементами 3И на входах J и K, входами установки и сброса
74111 Два JK-триггера с входами установки и сброса
7412 ЛА10 Три логических элемента 3И-НЕ (открытый коллектор)
74121 АГ1 Одновибратор с логическим элементом на триггере Шмитта на входе
74122 Одновибратор со входом сброса и возможностью перезапуска
74123 АГ3 Два одновибратора со входом сброса и возможностью перезапуска
74125 ЛП8 Четыре буфера шины (выходы с тремя состояниями)
74126 Четыре буфера шины (выходы с тремя состояниями)
74128 ЛЕ6 Четыре 50-омных буферных формирователя
7413 ТЛ1 Два логических элемента 4И-НЕ на триггерах Шмитта
74132 ТЛ3 Четыре логических элемента 2И-НЕ на триггерах Шмитта
74136 ЛП12 Четыре логических элемента ИСКЛЮЧАЮЩЕЕ ИЛИ (открытый коллектор)
7414 ТЛ2 Шесть инвертирующих триггеров Шмитта
74147 ИВ3 Шифратор десятичных чисел в двоично-десятичный код с приоритетом
74148 Приоритетный двоичный шифратор 8-3
74151А 8-канальный селектор данных/мультиплексор
74153 КП2 Два 4-канальных селектора данных/мультиплексора
74154 ИД3 Дешифратор/демультиплексор 4-16
74155 ИД4 Два дешифратора/демультиплексора 2-4
74156 Два дешифратора/демультиплексора 2-4 (открытый коллектор)
74157 КП16 Четыре селектора данных на 2 входа и 1 выход
74159 Дешифратор/демультиплексор 4-16 (открытый коллектор)
7416 ЛН5 Шесть инвертирующих буферных формирователей (открытый коллектор, 15 В)
74160 ИЕ9 Синхронный программируемый десятичный счетчик с асинхронным сбросом
74161 ИЕ10 Синхронный программируемый 4-разрядный двоичный счетчик с асинхронным сбросом
74162 ИЕ11 Синхронный программируемый десятичный счетчик с синхронным сбросом
74263 ИЕ18 Синхронный программируемый 4-разрядный двоичный счетчик с синхронным сбросом
74164 ИР8 8-разрядный регистр сдвига
7417 ЛП4 Шесть буферных формирователей (открытый коллектор, 15 В)
74173 ИР15 4-разрядный регистр со входами разрешения и сброса
74174 ТМ9 6-разрядный регистр со входами сброса
74175 ТМ8 4-разрядный регистр со входами сброса
74176 35 MHz программируемый десятичный счетчик со входами сброса
74177 35 MHz программируемый 4-разрядный двоичный счетчик со входами сброса
74178 4-разрядный регистр сдвига (параллельный/ последовательный вход, параллельный выход)
74179 4-разрядный регистр сдвига (параллельный/последовательный вход, параллельный выход) со входом сброса
74180 ИП2 Схема проверки четности
74181 ИП3 4-разрядное АЛУ
74182 ИП4 Модуль переноса для АЛУ
74184 ПР6 Преобразователь кода BCD-двоичный
74185А Преобразователь кода двоичный-BCD
74194 ИР11 4-разрядный регистр вправо/влево (параллельный/ последовательный вход, параллельный выход) со входом сброса
74195 ИР12 4-разрядный регистр вправо/влево (параллельный/ последовательный вход, параллельный/ последовательный выход) со входом сброса
74196 ИЕ14 Программируемый десятичный счетчик со входом сброса
74197 ИЕ15 Программируемый 4-разрядный двоичный счетчик со входом сброса
7420 ЛА1 Два логических элемента 4И-НЕ
7422 ЛА7 Два логических элемента 4И-НЕ (открытый коллектор)
7423 ЛЕ2 Два логических элемента 4ИЛИ-НЕ со стробирующими входами
74246 Дешифратор двоично-десятичного кода для управления 7-сегментным индикатором (открытый коллектор, 30 В)
74248 Дешифратор двоично-десятичного кода для управления 7-сегментным индикатором
74249 Дешифратор двоично-десятичного кода для управления 7-сегментным индикатором (открытый коллектор, 5.5 В)
7425 ЛЕЗ Два логических элемента 4ИЛИ-НЕ со стробирующими входами
74251 КП15 8-канальный селектор данных/мультиплексор (три состояния)
74259 ИР30 8-канальный дешифратор/демультипликатор с буферным регистром, разрешающим входом и входом сброса
7426 ЛА11 Четыре логических элемента 2И-НЕ (открытый коллектор, 15 В)
74265 Два инвертора и два логических элемента 2И-НЕ с дополнительными выводами
7427 ЛЕ4 Три логических элемента 3ИЛИ-НЕ
74273 ИР35 8-разрядный регистр со входом сброса
74276 Четыре JK-триггера с общими входами предварительной установки и сброса
74278 Буферный регистр со схемой приоритета
74279 ТП2 Четыре RS-триггера
7428 ЛЕ5 Четыре мощных логических элемента 2ИЛИ-НЕ
74283 ИМ6 4-разрядный полный сумматор
74290 Десятичный счетчик
74293 4-разрядный двоичный счетчик
74298 КП13 Четыре селектора данных/мультиплексора (1 из 2) с буферным регистром
7430 ЛА2 Логический элемент 8И-НЕ
7432 ЛЛ1 Четыре логических элемента 2ИЛИ
7433 Четыре мощных логических элемента 2ИЛИ-НЕ (открытый коллектор)
74351 Два 8-канальных селектора данных/мультиплексора 8-1 с инверсными выходами (три состояния)
74365А Шесть буферов шины с общими управляющими входами (три состояния)
74366А Шесть инвертирующих буферов шины с общими управляющими входами (три состояния)
74367А Шесть буферов шины с раздельными управляющими входами (три состояния)
74368А Шесть инвертирующих буферов шины с раздельными управляющими входами (три состояния)
7437 ЛА12 Четыре мощных логических элемента 2И-НЕ
74376 Четыре JK-триггера со входом сброса
7438 ЛА13 Четыре мощных логических элемента 2И-НЕ (открытый коллектор)
7439 Четыре мощных логических элемента 2И-НЕ
74390 ИЕ20 Два десятичных счетчика
74393 ИЕ19 Два 4-разрядных двоичных счетчика
7440 ЛА6 Два мощных логических элемента 4И-НЕ
74425 Четыре неинвертирующих буфера шины (три состояния)
74426 Четыре неинвертирующих буфера шины (три состояния)
7442А Дешифратор двоично-десятичного кода
7443А Дешифратор кода с избытком (три состояния)
7444А Дешифратор кода Грея с избытком (три состояния)
7445 Дешифратор двоично-десятичного кода/схема управления индикаторами (открытый коллектор, 30 В, 80 мА)
7446А Дешифратор для управления 7-сегментным индикатором (открытый коллектор, 30 В)
7448 Дешифратор для управления 7-сегментным индикатором
7449 Дешифратор для управления 7-сегментным индикатором (открытый коллектор)
74490 Два десятичных счетчика
7450 ЛР1 Два логических элемента 2-2И-2ИЛИ-НЕ
7451 ЛР11 Логические элементы 2-2И-2ИЛИ-НЕ и 3-3И-2ИЛИ-НЕ
7453 ЛР3 Логический элемент 2-2-2-2И-4ИЛИ-НЕ (2-2-2-3И-4ИЛИ-НЕ)
7454 ЛР13 Логический элемент 2-2-2-3И-4ИЛИ-НЕ
7460 ЛД1 Два расширителя И с четырьмя входами каждый (открытый коллектор)
7470 JK-триггер с 3-канальными входами, входом установки и входом сброса
7472 TB1 JK-триггер с многоканальными входами, входом установки и входом сброса
7473 Два JK-триггера со входами сброса
7474 TM2 Два D-триггера со входами установки и сброса
7475 ТМ7 Четыре D-триггера с прямым и инверсным выходами
7476 Два JK-триггера со входами установки и сброса
7477 ТМ5 Четыре D-триггера с прямыми выходами
7482 ИМ2 2-разрядный полный сумматор
7483А 4-разрядный полный сумматор
7485 СП1 4-разрядный компаратор
7486 ЛП5 Четыре 2-входовых элемента ИСКЛЮЧАЮЩЕЕ ИЛИ
7491А 8-разрядный регистр сдвига
7492А Счетчик-делитель на 12
7493А 4-разрядный двоичный счетчик
7494 4-разрядный регистр сдвига со входом сброса
7495А 4-разрядный регистр сдвига вправо/влево
7496 8-разрядный регистр сдвига
Компоненты, находящиеся в библиотеке SAMPLE.lib
BC550C NPN биполярный транзистор
BC 560C PNP биполярный транзистор
BD 139 NPN биполярный транзистор
BD 140 PNP биполярный транзистор
IRF 540 N-МОП мощный транзистор
IRF 9540 Р-МОП мощный транзистор
LED-red Светодиод (GaAs)
V3Phase Drehstromgenerator (генератор трехфазного тока)
Schalt3Phase Drehstromschalter (переключатель трехфазного тока)
P-Regler Proportionalregler (пропорциональный регулятор)
PT1-st Regelstrecke erster Ordnung (регулируемый участок первого порядка)
PT3_st Regelstrecke dritter Ordnung (регулируемый участок второго порядка)

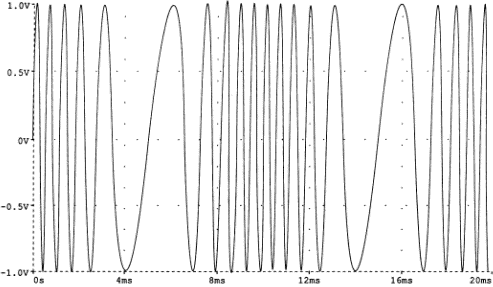

Источники напряжения для анализа переходных процессов

В этом разделе будут описаны только атрибуты источников напряжения. Для каждого источника напряжения в PSPICE имеется также соответствующий источник тока. Атрибуты источников тока соответствуют атрибутам аналоговых источников напряжения.

Источник напряжения VSIN

Этот источник можно использовать для анализа цепей как постоянного (DC-анализ), так и переменного (АС-анализ) тока, а также для анализа переходных процессов (Transient-анализ). При проведении анализа переходных процессов источник VSIN создает синусоидальное переменное напряжение. В табл. П4 описаны атрибуты источника напряжения VSIN. На рис. П1 дана диаграмма, соответствующая параметрам: VOFF=0 B; VAMPL=1 B; FREQ=1 кГц; TD=0.5 мс; DF=500; PHASE=45°.


Таблица П4. Атрибуты источника напряжения VSIN

Атрибут Описание
Атрибуты DC-анализа
DC Высота напряжения
Атрибуты АС-анализа
АС амплитуда
Атрибуты анализа переходных процессов
VOFF Смещение (Offset)
VAMPL Амплитуда
FREQ Частота
TD Время задержки. По умолчанию TD=0. Напряжение равно нулю для TD<0. Подача напряжения, соответствующего установкам прочих атрибутов, начинается только после завершения TD
DF Коэффициент затухания. По умолчанию DF=0. В этом случае источник подает синусоиду с ровной (постоянной) амплитудой. Если DF<0, то амплитуда затухает экспоненциально в соответствии с коэффициентом затухания (для сравнения см. уравнение, приведенное ниже)
TC2 Положение напряжения по фазе при начале его подачи

Рис. П1. Диаграмма напряжения источника VSIN


Во время моделирования всегда действительны только те атрибуты, которые относятся к проводимому в данный момент анализу. Однако даже тогда, когда вы не собираетесь проводить анализ переходных процессов, вы, тем не менее, должны задать какие-нибудь значения для его атрибутов, так как в противном случае программа PSPICE откажется проводить моделирование. Диаграмма напряжения источника VSIN строится по следующей функции:

U(t) = VOFF + VAMPL * sin(2р * (FREQ * (t – TD) + PHASE / 360)) * e–(t–TD)*DF

Источник напряжения VPULSE

Этот источник можно использовать для анализа цепей как постоянного (DC-анализ), так и переменного (АС-анализ) тока, а также для анализа переходных процессов (Transient-анализ). При проведении анализа переходных процессов источник VPULSE создает периодическую последовательность импульсов напряжения. В табл. П5 описаны атрибуты источника напряжения VPULSE. На рис. П2 дана диаграмма, соответствующая параметрам: V1=0.5 В; V2=2 В; TD=0.5 мс; TR=0.2 мс; TF=0.2 мс; PW=2 мс; PER=4 мс.


Таблица П5. Атрибуты источника напряжения VPULSE

Атрибут Описание
Атрибуты DC-анализа
DC Высота напряжения
Атрибуты АС-анализа
AC амплитуда
Атрибуты анализа переходных процессов
V1 минимальное напряжение (пьедестал)
V2 амплитуда импульса
TD Время задержки (Delay Time)
TR Время нарастания импульса (Rise Time)
TF Время спада импульса (Fall Time)
PW ширина импульса (Pulse Width). Этим атрибутом задается время, когда импульс имеет свое максимальное значение
PER период повторения серии импульсов

Рис. П2. Диаграмма напряжения источника VPULSE


Источник напряжения VEXP

Этот источник можно использовать для анализа цепей как постоянного (DC-анализ), так и переменного (АС-анализ) тока, а также для анализа переходных процессов (Transient-анализ). При проведении анализа переходных процессов источник VEXP создает экспоненциально нарастающее и падающее напряжение. В табл. П6 описаны атрибуты источника напряжения VEXP. На рис. П3 дана диаграмма, соответствующая параметрам: V1=0.5 В; V2=2 В; TD1=0.5 мс; TD2=5 мс; ТС1=0.5 мс; ТС2=0.2 мс.


Таблица П6. Атрибуты источника напряжения VEXP

Атрибут Описание
Атрибуты DC-анализа
DC Высота напряжения
Атрибуты АС-анализа
AC амплитуда
Атрибуты анализа переходных процессов
V1 начальное значение напряжения
V2 максимальное (конечное) значение напряжения
TD1 задержка начала импульса
TD2 начало падения напряжения
TC1 постоянная времени нарастания напряжения
TC2 постоянная времени затухания напряжения

Рис. П3. Диаграмма напряжения источника VEXP

Источник напряжения VSRC

Этот источник напряжения поддерживает связь с более ранними версиями программы PSPICE. Здесь вы можете вводить атрибуты всех источников напряжения непосредственно в том синтаксисе, которым пользуется PSPICE. Раньше, когда в программе еще не было такого удобного редактора проектирования схем, каким она располагает сейчас, это приходилось делать поневоле. Теперь уже вряд ли кто- нибудь станет вводить атрибуты источников по старинке добровольно.

Источник напряжения VPWL

В окне атрибутов этого источника напряжения вы можете вводить пары значений времени и напряжения. Затем каждая часть пары линейно связывается с соответствующей частью следующей пары (partwise linear), образуя таким образом диаграмму напряжения.

Источник напряжения VPWL_ENH

При использовании источника напряжения VPWL_ENH вам предоставляются расширенные (Enhanced) возможности применения источника VPWL. Данный источник напряжения позволяет очень гибкое программирование. Однако дело это непростое, и, если вы хотите ему научиться, вам придется основательно проштудировать соответствующую главу оригинального справочника по программе PSPICE, который находится на прилагаемом к книге компакт-диске.

Источник напряжения VSFFM

С помощью этого источника можно модулировать синусоидальное напряжение носителя с синусоидальным напряжением более низкой частоты. Речь здесь идет о Single Frequency Frequency Modulation, то есть о частотной модуляции с чисто синусоидальным напряжением. В табл. П7 описаны атрибуты источника напряжения VSFFM. На рис. П4 дана диаграмма, соответствующая параметрам: VOFF=0; VAMPL=1; FC=1 кГц; MOD=8; FM=100 Гц.

Рис. П4. Диаграмма напряжения источника VSFFM


 Таблица П7. Атрибуты источника напряжения VSFFM

Атрибут Описание
VOFF напряжение смещения
VAMPL амплитуда
FC частота носителя
MOD индекс модуляции
FM частота модуляционного напряжения
Список рецептов

Урок 1. Черчение схем

Рецепт 1. Запустить редактор SCHEMATICS

Рецепт 2. Открыть новый рабочий лист

Рецепт 3. Открыть сохраненный файл SCHEMATICS

Рецепт 4. Сохранить новый, пока еще безымянный чертеж

Рецепт 5. Сохранить уже существующий чертеж

Рецепт 6. Добавить к чертежу новый компонент

Рецепт 7. Маркирование и перемещение

Рецепт 8. Поворот и зеркальный разворот компонентов

Рецепт 9. Начертить соединение

Рецепт 10. Изменение атрибутов

Рецепт 11. Изменение атрибутов в центральном окне атрибутов

Рецепт 12. Отображать/не отображать атрибуты на чертеже

Рецепт 13. Увеличение и уменьшение изображения

Урок 2. Моделирование цепи постоянного тока

Рецепт 1. Запустить процесс моделирования

Рецепт 2. Указать на схеме постоянные напряжения

Рецепт 3. Указать на схеме постоянные токи

Рецепт 4. Удалить с экрана отдельные индикации токов и напряжений

Рецепт 5. Вызвать на экран удаленные индикации токов/напряжений

Рецепт 6. Открыть выходной файл

Рецепт 7. Разобраться в обозначениях выводов

Урок 3. Анализ переменного тока

Рецепт 1. Провести анализ переменного тока (для одной частоты)

Урок 4. Анализ переходных процессов

Рецепт 1. Провести анализ переходных процессов

Рецепт 2. Представить результаты моделирования в программе-осциллографе PROBE

Рецепт 3. Расчет значений токов и напряжений в прямом направлении

Рецепт 4. Редактирование строки Trace Expression

Рецепт 5. Добавить вторую координатную ось Y

Урок 5. Анализ частотных характеристик AC Sweep

Рецепт 1. Провести анализ AC Sweep

Рецепт 2. Переформатировать координатную ось X линейно или логарифмически

Рецепт 3. Переформатировать координатную ось Y линейно или логарифмически

Рецепт 4. Вызвать на диаграмму PROBE индикацию контрольных точек

Рецепт 5. Вызывать на экран PROBE сохраненные ранее диаграммы

Рецепт 6. Объединить диаграммы, созданные на основе результатов моделирования разных схем

Урок 6. Работа с программой-осциллографом PROBE

Рецепт 1. Изменить масштабирование осей координат X и Y

Рецепт 2. Вывести на экран PROBE диаграмму напряжения как разницу двух узловых потенциалов

Рецепт 3. Удалить диаграмму с экрана PROBE

Рецепт 4. Вывести на экран PROBE вторую диаграмму, расположив ее над уже имеющейся

Рецепт 5. Запуск PROBE с установками последнего сеанса работы

Рецепт 6. Изменить масштаб изображения в PROBE

Рецепт 7. Активизировать курсор программы-осциллографа PROBE

Рецепт 8. Закрепить курсоры PROBE за диаграммами, выведенными на экран

Рецепт 9. Управление курсором и установка метки

Урок 7. Анализ цепи постоянного тока DC Sweep

Рецепт 1. Источник постоянного напряжения в качестве изменяемой переменной

Рецепт 2. Источник постоянного тока в качестве изменяемой переменной

Рецепт 3. Температура окружающей среды в качестве изменяемой переменной

Рецепт 4. Модельный параметр в качестве изменяемой переменной

Рецепт 5. Сопротивление резистора (глобальный параметр) в качестве изменяемой переменной

Рецепт 6. Провести сдвоенный анализ DC Sweep (с двумя изменяемыми переменными)

Рецепт 7. Приготовить спагетти под соусом Pesto alla Genovese

Рецепт 8. Моделирование температурных характеристик резисторов, конденсаторов и катушек индуктивности

Урок 8. Параметрический анализ

Рецепт 1. Провести параметрический анализ

Урок 9. Специальные виды анализов

Рецепт 1. Провести Фурье-анализ процесса

Рецепт 2. Записать результат Фурье-анализа в выходной файл

Рецепт 3. Провести анализ чувствительности

Рецепт 4. Изобразить на диаграмме в PROBE выходной шум электронной схемы

Рецепт 5. Провести анализ передачи тока в режиме малого сигнала

Рецепт 6. Провести анализ производительности

Рецепт 7. Активизировать целевую функцию

Рецепт 8. Разобраться в назначениях целевых функций программы PROBE

Рецепт 9. Присвоить параметру компонента допуск

Рецепт 10. Присвоить один и тот же допуск нескольким резисторам, конденсаторам и/или катушкам одновременно

Рецепт 11. Создать в PROBE гистограмму статистического распределения результатов анализа Монте-Карло

Рецепт 12. Изобразить в PROBE оба прогона анализов наихудшего случая Worst Case Runs вместе с прогонами анализа Монте-Карло на одной общей диаграмме

Рецепт 13. Провести анализ Монте-Карло

Рецепт 14. Провести анализ наихудшего случая

Урок 10. Цифровое моделирование

Рецепт 1. Провести статический логический анализ

Рецепт 2. Сформировать цифровой входной сигнал с одним разрядом

Рецепт 3. Подача входных сигналов на информационную шину

Рецепт 4. Начертить информационную шину

Рецепт 5. Присвоить имя информационной шине (установить метку)

Рецепт 6. Присвоить имена отдельным линиям передачи данных (установить метки)

Рецепт 7. Изменить масштаб изображения в цифровой части экрана PROBE

Рецепт 8. Определить необходимую последовательность импульсов

Список литературы

Это далеко не полный список всей имеющейся по программе PSPICE литературы. В данном перечне содержатся только те источники, которые были использованы при создании настоящей книги (в порядке их значимости).

1. MicroSim Schematics. User's Guide. MicroSim Corporation, 1996

2. MicroSim PSpice A/D & Basics+. User's Guide. MicroSim Corporation, 1996

3. MicroSim PSpice A/D. Reference Manual. MicroSim Corporation, 1996

4. Roy W. Goody. PSpice for WINDOWS. A Circuit Simulation Primer. Prentice Hall, 1995

5. Roy W. Goody. PSpice for WINDOWS. Volume II. Operational Amplifiers & Digital Circuits. Prentice Hall, 1996

6. Claus Kühnel. Schaltungsdesign unter WINDOWS. Franzis 1994

7. Dietmar Ehrhardt. Jьrgen Schulte Simulieren mit PSPICE. Eine Einführung in die analoge Schaltkreissimulation. Vieweg, 1995

8. Lutz v. Wangenheim. PC-Simulation elektronischer Grundschaltungen. Hüthig, 1993

9. Otto Justus. Berechnung linearer und NICHTLINEARER Netzwerke. Mit PSPICE-Beispielen. Fachbuchverlag Leipzig, 1994

10. Otto Justus. Dynamisches Verhalten elektrischer Maschinen. Eine Einführung in die numerische Modellierung mit PSpice. Viewegs, 1993

11. Andreas Bursian. PSPICE für Einsteiger. Franzis, 1996

12. Royd Ludtke, S. Stratmann. Design Center — PSpice unter WINDOWS. Vieweg, 1996

13. Martin Santen. PSpice. Design Center Arbeitsbuch. Faecher, 1994

14. MicroSim Application Notes. MicroSim Corporation, 1996

15. OrCAD Capture. User's Guide. OrCAD, Inc., 1998

16. OrCAD PSPICE A/D. User's Guide. OrCAD, Inc., 1998









Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Наверх
