Глава 11. Соединения точка-точка и ретрансляторы

Использование радио для расширения зоны действия локальной сети — идея не новая. Оборудование и программное обеспечение для добавления удаленных клиентов существует, по крайней мере, уже в течение десяти лет. Школьники, бизнесмены, научные исследователи и провайдеры используют беспроводные соединения с распределением спектра для расширения локальных сетей и интернет-служб в места, где традиционные проводные сети были бы непрактичны или нереализуемы. Но стоимость и сложность процесса делают это работой для профессионалов и платных консультантов.

Недорогое Wi-Fi-оборудование стало широко доступным, многие пользователи имеют представление об ориентировании антенны на соседнее здание или склон горы на расстоянии 8-16 км для создания дешевого высокоскоростного соединения для передачи данных. Некоторые экспериментаторы и кустари, имеющие больше времени, нежели денег, даже конструируют свои собственные антенны из жестяных банок, упаковок из-под картофельных чипсов и обрезков из своих подвальных мастерских. Они знают о том, что Wi-Fi-соединсния могут быть надежным способом передачи данных на большие расстояния. Эта глава содержит информацию о проектировании и использовании беспроводных сетевых связей точка-точка.

Беспроводное соединение точка-точка может быть частью более крупной Wi-Fi-сети, оно может работать в качестве простого моста между двумя проводными сетями или просто добавлять удаленную точку к имеющейся сети. Соединение точка-точка отличается от друтих сетей 802.11b, так как передает данные между двумя конкретными точками, а не вещает сетевой сигнал всем сетевым клиентам в зоне его действия. Также можно использовать соединение 802. 11b как элемент беспроводного шлюза, обеспечивающего интернет-доступ к сообществу или изолированному месту, где невозможна проводная связь.

Зачем расширять беспроводную сеть? Соединения точка-точка могут выполнять несколько функций:

— могут расширять отдельную сеть для подключения пользователей из нескольких зданий. Коммерческий или академический департамент, располагающийся на территории группы зданий, может использовать беспроводные соединения для распространения сетевых служб на все рабочие места в организации;

— могут передавать данные через такие препятствия, как хайвэй или река.

В условиях беспрепятственной прямой видимости беспроводная связь может пригодиться там, где сложно или невозможно протянуть кабели от одного здания к другому;

— могут обеспечить подключение к сети и высокоскоростной доступ в Интернет пользователям и автономным компьютерам в удаленных местах.

Беспроводное соединение может обеспечить широкополосное подключение в местах, не обслуживаемых широкополосной DSL, службой кабельного телевидения или даже стандартной телефонной линией;

— могут реализовывать беспроводные сетевые соединения как недорогую альтернативу выделенным линиям. Частные сети передачи данных, предоставляемые телефонной компанией или иными распространенными конторами, обычно требуют однократной оплаты за установку и ежемесячной абонентской платы. Ежегодные выплаты за выделенную линию часто могут во много раз превышать однократную трату на приобретение и установку радиосоединения.


В некотором смысле сетевое соединение точка-точка является категорией, полностью отличной от беспроводной сети. Обе используют одну и ту же радиотехнологию, а беспроводная сеть вполне может распространяться за пределы отдельного здания, но двухточечная связь может с одинаковой легкостью использовать какой-либо другой тип радиомодуляции на любой другой частоте вместо DSSS на 2,4 ГГц и выполнять ту же самую функцию. Ниже будет представлено несколько ссылок на альтернативные методы подключения удаленных точек к вашей сети.


Расширение LAN

Беспроводное сетевое соединение точка-точка может представлять собой либо сеть на одном конце, подключенную к отдельному устройству клиента на другом, либо мост между двумя сетями. Другими словами, конечные точки соединения могут представлять собой либо отдельный компьютер, либо целую сеть.

Беспроводная сеть с удаленным пользователем, аналогичная изображенной на рис. 11.1, работает так же, как сеть с двумя или более точками доступа в пределах одного здания. Единственное отличие заключается в том, что несколько точек доступа, подключенных к сети, используют внешнюю антенну, направленную на компьютер клиента в удаленном месте. Удаленный компьютер появляется в сети так же, как любой другой сети.


Рис. 11.1


Беспроводной сетевой мост, аналогичный изображенному на рис. 11.2. представляет собой соединение между двумя сегментами одной и той же LAN.

Оба сегмента могут быть разделены минимальным расстоянием в несколько сотен метров или максимальным в несколько километров и более.



Рис. 11.2


Если расстояние между двумя конечными точками слишком велико для отдельного радиосоединения или в зоне прямой видимости присутствуют препятствия, в опорных точках соединения точка-точка между источником и пунктом назначения могут использоваться ретрансляторы. Ретрансляционной точкой может стать изолированная радиовышка или крыша. Она также может представлять собой место с дополнительными сетевыми клиентами, например третье здание между двумя конечными точками.

Соединение точка-точка может использовать любую точку доступа и сетевой адаптер, имеющие разъемы под внешние антенны. Тем не менее некоторые производители предлагают беспроводные маршрутизаторы, специально разработанные для внешних мостовых применений, и это зачастую является лучшим выбором. Все мосты, изготовленные Plexus, Hyperlink, Orinoco и другими компаниями, сочетают точки доступа с маршрутизаторами, поэтому могут значительно упростить реализацию сети.


Соединения «от точки к точке» и «от точки ко многим»

Комнатная точка доступа использует либо всенаправленную антенну, излучающую одинаковое количество энергии во всех направлениях от центра предполагаемой зоны покрытия, либо направленную антенну с широким апертурным углом, расположенную на одном конце зоны покрытия. Точка доступа, обеспечивающая беспроводную службу в пределах обозначенной зоны (такой, как офис или дом), представляет собой службу «от точки ко многим»: она может осуществлять обмен данными со многими сетевыми клиентами одновременно.

Соединение точка-точка преследует другую цель: оно осуществляет передачу максимально возможного числа излучаемых сигналов между двумя фиксированными точками. Радиосигналы передаются в обоих направлениях, поэтому каждая антенна, маршрутизатор или точка доступа использует одну и ту же антенну как для приема, так и для передачи. Целью является фокусирование радиосигнала по направлению к антенне на другой стороне соединения, поэтому по крайней мере одна из конечных точек использует направленную антенну. Если осуществляется соединение на большое расстояние, для обеспечения максимально сильных сигналов обе антенны должны быть направленными.

В кампусе или аналогичной зоне, где сеть соединяет несколько зданий, для распространения сетевой службы от центра к удаленным местам в более чем одном направлении сетевые связи должны быть «разделены». В системе такого типа центральная точка доступа использует ненаправленную антенну, а каждая удаленная точка — направленную, как показано на рис. 11.3. В системе, где две удаленные точки находятся в одном и том же направлении, наилучшим вариантом может стать направленная антенна с широким углом обзора. Более сложная система может сочетать направленные и всенаправленные антенны.



Рис. 11.3


Установка соединения точка-точка

Первый пункт плана размещения соединения точка-точка — определение возможного пути прохождения сигнала. Теоретически можно вычислить необходимую высоту обеих антенн и определить расстояние между ними, но такой способ часто не срабатывает. Почти всегда, прежде чем вы сможете запустить вашу радиоаппаратуру и начать передавать данные по сети, требуется настройка. Предварительное размещение можно выполнить, воспользовавшись хорошей картой (например, топографической картой Геологической разведки США), но на некотором этапе придется поднятая на крышу (или выглянуть в окно) и убедиться в наличии прямой видимости с предположительным местом другого конца связи. Если расстояние превышает две сотни метров, воспользуйтесь парой биноклей.

Вы можете расположить антенну на своем собственном здании без каких-либо особых разрешений, но, если вы хотите использовать крышу коммерческого здания, скорее всего, вам понадобится разрешение его владельца и, возможно, местного муниципального органа. Это не должно вызвать серьезных проблем при монтаже неприметных антенн, но учитывать такую возможность необходимо, если вы хотите использовать относительно большую тарелку или что-то аналогичное. Используя имеющийся шест или вышку для крепления антенны, удостоверьтесь, что вы не создаете помех другим антеннам поблизости и не принимаете помех от них.

Подъем на мачту или вышку с полным инструментов поясом и надежное закрепление громоздкой антенны в точном положении на высоте 30 или более метров не простая послеобеденная прогулка. Даже не помышляйте об этом без соответствующего страховочного оборудования, включая защитные каски для всех работающих, — оброненный ключ или болт может нанести смертельную травму. Если у вас отсутствует опыт подобного вида работ, нет ничего постыдного в том, чтобы нанять кого-нибудь для выполнения работы за вас. Люди, занимающиеся продажей антенн, могут подсказать вам, где найти квалифицированного установщика антенн в вашей местности.


Выбор трассы для сигнала


Первым этапом установки соединения является принятие решения, где в точности оно будет реализовано. Если вы просто расширяете сеть на территорию парковки или хайвэя, путь будет очевиден: место, свободное от высоких деревьев перед зданием. Но если соединение осуществляется на расстоянии более километра, сначала необходимо обозначить путь на карте.

Топографические карты на бумаге или в online-режиме предоставят вам максимум подробностей, на http://www.topozone.com имеются карты всей территории Соединенных Штатов; http://toporama.cits.mean.rnca.gc.ca является источником карт территории Канады. Если точное положение мест для обеих конечных точек из карты ясно не сразу, устройство GPS (global positioning system — глобальная система позиционирования) может показать точные географические координаты.


Сложная местность: связь на дальние дистанции


Расстояние, покрываемое большинством беспроводных сетей, измеряется скорее в метрах, нежели в километрах, поэтому реализация соединения является относительно простой задачей. Каждая точка связи расположена в пределах прямой видимости, антенны легко направлять друг на друга. При небольшом расстоянии уровень сигнала обычно не является проблемой, особенно с направленными антеннами.

Связь на длинное расстояние реализовать сложнее, так как сигнал слабее и точно сориентировать антенны гораздо труднее. На рис. 11.4 показано, почему приемник становится сложнее обнаружить по мере удаления от передатчика.



Рис. 11.4


Также труднее определить конкретное здание или другую конечную точку невооруженным глазом, когда оно является одним из множества на склоне горы или в долине на расстоянии нескольких километров, поэтому телескоп или пара биноклей — важный атрибут в вашей сумке с инструментами для монтажа.

Начав с места, где сетевое подключение уже имеется, поищите взглядом цель с крыши или из окна верхнего этажа. Если вы можете ее найти, то, скорее всего, сможете установить сетевое соединение.

Тем не менее по крайней мере одна из антенн соединения на большое расстояние должна быть размещена достаточно высоко для преодоления препятствий, обусловленных влиянием зон Френеля и кривизной земли. Это не проблема для связи на расстоянии одного-двух километров: крыша двухэтажного здания должна обеспечить достаточную высоту для беспрепятственного обзора, если на пути отсутствуют деревья. Но, если вы пытаетесь передать сигнал на расстояние десять или более километров, высота подвеса антенны становится важным вопросом.

Именно по этой причине радиовышки часто можно встретить на вершинах холмов и высоких зданий.


Настройка антенн


Для наилучшей эффективности направленная антенна должна быть строго ориентирована на антенну, расположенную на другом конце соединения. Если антенны на обеих конечных точках являются направленными, обе они должны быть ориентированы соответствующим образом. В большинстве случаев наилучшее место для расположения антенны будет крыша, вышка или крепление к наружной стене, но иногда ее можно расположить в помещении рядом с окном, если соблюдается условие прямой видимости на другую сторону соединения. Большинство коммерческих антенн снабжены диаграммами их излучения при максимальном сигнале в горизонтальной и вертикальной плоскостях. Сверьтесь с этой документацией, так как не для всех антенн сразу можно указать точки самого сильного сигнала. Например, антенны типа «волновой канал» имеют максимум, несколько смещенный относительно центральной оси, и в случае связи на длинное расстояние это может повлиять на успех или неудачу мероприятия.

Можно полностью настроить пару антенн, отслеживая уровень сигнала с помощью программы конфигурирования Wi-Fi, но когда вы имеете дело со связью на длинные дистанции и слабыми сигналами, компонент измерительного оборудования, называющийся анализатором спектра, обеспечит гораздо более точную информацию. Анализатор спектра представляет собой очень дорогой радиоприемник, отображающий участок спектра в виде визуального изображения. Любой обнаруженный сигнал на дисплее отображается в виде пика, который растет по мере возрастания уровня сигнала. Следовательно, для поиска наилучших мест для антенн вы можете использовать дисплей.

К сожалению, анализаторы спектра, способные отображать сигнал с частотой 2,4 ГГц, — устройства достаточно дорогие. Новый анализатор стоит несколько тысяч долларов. Лучшим вариантом будет взять его напрокат или взаймы на день-два, пока вы будете устанавливать антенны. Если анализатор спектра отыскать трудно, не беспокойтесь об этом; окно отображения уровня сигнала в Wi-Fi-программе работает почти так же хорошо.

Установка и настройка антенн для соединения точка-точка не рассчитаны на работу одного человека. Как минимум вам понадобится один помощник для регулировки положения антенны, а другой — для наблюдения за компьютером или анализатором спектра с целью определения наиболее сильного сигнала. Если у вас есть возможность разместить по команде на каждой стороне соединения с телефонами или радиостанциями, это сэкономит массу времени и усилий.

Для правильного ориентирования антенн выполните следующие действия:

1. Выберите конкретное месторасположение, где хотите установить каждую из антенн, и надежно закрепите мачты или шесты, на которых они будут размещаться.

2. Используйте монтажное оборудование, поставляемое с каждой антенной, для ее крепежа к мачте, шесту или иному несущему предмету. Направьте антенну на другую конечную точку соединения, но не затягивайте винты — вам будет необходимо отрегулировать положение антенны более точно.

3. Проложите фидер от антенны к беспроводному маршрутизатору, точке доступа или сетевому адаптеру. Если у вас есть доступ к анализатору спектра, который может работать на частоте 2,4 ГГц, подключите его к кабелю, идущему от антенны.

4. Подключите маршрутизаторы или точки доступа к соответствующим сетям, включите радиоустройства на обеих сторонах. Если вы используете анализатор спектра, настройте его на частоту радиоканала, используемого вашей точкой доступа или маршрутизатором. Если у вас нет анализатора спектра, запустите конфигурационную утилиту на сетевом устройстве.

Если направленная антенна используется лишь на одном конце сетевой связи, регулировать нужно только ее.

5. Медленно перемещайте антенну, подключенную к маршрутизатору или анализатору спектра. Вы должны увидеть пик на экране отображения уровня сигнала, когда данная антенна направлена прямо на другую сторону соединения. Сначала подвигайте антенну влево и вправо, затем отрегулируйте вертикальный угол. Когда окно отображения уровня сигнала или анализатор спектра покажет самый сильный сигнал, зафиксируйте антенну.

6. Если другая антенна также является направленной, повторите процесс нахождения пикового сигнала. Если у вас есть бригада на удаленной точке, она может произвести регулировку своей антенны, общаясь по радио или телефону с людьми на первой точке.

7. Если антенна еще не подключена к сетевому устройству, подключите антенный фидер к вашему маршрутизатору, точке доступа или сетевому адаптеру.

На данном этапе вы должны быть способны осуществить обмен данными между двумя конечными точками в обоих направлениях. Если получить достаточный сигнал по соединению для реализации пригодного к использованию сетевого подключения не удается, возможно, придется усилить сигнал с помощью РЧ-усилителя или заменить антенны другими, имеющими больший коэффициент усиления.


Препятствия и ретрансляция


Каждая антенна в соединении точка-точка должна иметь свободный от препятствий обзор антенны на другом конце связи. Если между источником и точкой назначения находится здание или возвышенность, придется найти способ переправить сигнал через нее или в обход. Если трасса сигнала проходит через лесистую местность, постарайтесь реализовать свой план размещения весной или летом, так как сигнал, без проблем проходящий сквозь голые ветви, может быть поглощен листвой и прочей растительностью. Примерное затухание в листве составляет 3 дБ, или половину мощности вашего сигнала, на одно дерево.

Если вы не можете перенаправить сигнал в обход, то единственным способом передать его будет использование ретранслятора в месте, где обеспечивается прямая видимость на обе конечные точки. Ретранслятор может представлять собой отдельный маршрутизатор с возможностью подключения двух радиоустройств (например, Orinoco Outdoor Router), два отдельных маршрутизатора, подключенных через сетевой Ethernet-кабель, или пару точек доступа, соединенных через сетевой хаб. Чтобы снизить влияние помех между двумя антеннами, для каждого сегмента в цепи сетевого соединения должен использоваться отдельный радиоканал.

В качестве дополнительного преимущества маршрутизатор, ретранслирующий сеть на следующее радиоустройство, может также обеспечивать сетевую службу в здании, где располагается ретранслятор, или разделять сеть и ретранслированные сигналы для двух или более удаленных конечных точек. Поэтому, например, центральный пункт управления Wi-Fi-сетью может быть расположен на мансарде, а подключение к ретрансляционной точке — на вершине соседнего холма или крыше.


Альтернативы 802.11b

Соединения сети 802.11b на длинные расстояния не единственный способ подключения к сети удаленных пользователей. Другие методы расширения зачастую более просты или надежны.

Основные причины использования Wi-Fi-оборудования в беспроводном соединении точка-точка заключаются в том, что инструментарий является широкодоступным и относительно недорогим. Он не требует специальной лицензии, а соединение может быть частью существующей беспроводной сети. Но можно также использовать радиоустройства, использующие (лицензированные или нелицензированные) радиочастоты или другие типы радиосигналов.

Спецификация 802.11 от IEEE (без индекса Ь) касается устройств, использующих как модуляцию с прямым последовательным расширением спектра (DSSS), так и модуляцию с расширением спектра при изменении частоты (FHSS). В радиосреде, где помехи от других беспроводных сетей являются проблемой, часто с шумом может помочь справиться другая технология.

Каждый тип радиоустройств предлагает свое сочетание скорости передачи данных и диапазона сигнала. Например, семейство беспроводных сетевых продуктов Alvarion (ранее BreezeCom) PRO.l 1 использует радиоаппаратуру с FHSS, которая может передавать данные со скоростью вплоть до 3 Мбит/с на расстояние до 48 км. BreezeNET Workgroup Bridge подключается прямо к 10Base-T Ethernet LAN.

Если скорости сети 802.12b в 11 Мбит/с недостаточно для удовлетворения ваших потребностей, более скоростное подключение могут обеспечить другие устройства, но они обычно работают на более коротких дистанциях, чем Wi-Fi-связь. Оборудование 802.11а обладает максимальной скоростью передачи данных (примерно 54 Мбит/с на 5 ГГц). Максимальная скорость Over LAN HS 100 от C-SPEC примерно 100 Мбит/с, но зона действия сигнала значительно уже, чем для соединения 802.11b.




Барри МакЛарион (Barry McLarnon) собрал информацию о десятках беспроводных продуктов для локальных сетей, использующих несколько различных рабочих частот, включая 915 МГц, 2,4 ГГц и 5,8 ГГц. Его Web-сайт на http://hydra.carleton.ca/info/wlan.html представляет собой прекрасный источник обзоров оборудования, статей и ссылок на сайты производителей.

Эта книга посвящена беспроводным сетям, но иногда полезно помнить, что задачей является реализация сетевого подключения, а не беспроводной связи.

Если широкополосное подключение к Интернету в удаленной точке уже существует, используйте его. Одно лишь то, что организация беспроводной связи является возможной, — не самый веский аргумент для ее применения.

Например, виртуальная частная сеть может обеспечить все преимущества беспроводной связи точка-точка без проблем с настройкой пары антенн. Для заинтересованных в использовании сети людей отдельная сеть с VPN-туннелем, соединяющая два или более здания, выглядит почти как сеть с радиосвязью.

Другой, зачастую очень эффективный метод — прокладка кабелей между соседними зданиями через коммунальные туннели.


Антенны для сетевых адаптеров

Если для подключения одного удаленного сетевого клиента вы используете связь точка-точка, вам понадобится сетевой адаптер, рассчитанный на внешнюю антенну. Некоторые производители, включая Zoom и Orinoco, предлагают беспроводные сетевые адаптеры на PC-картах с разъемами под антенну ZoomAir Model 4103, представленный на рис. 11.5, поставляется со сменной всенаправленной антенной, которую вы можете заменить кабелем или направленной антенной.



Рис. 11.5


PCMCIA-адаптеры Orinoco содержат две внутренние антенны и разъем под внешнюю. Он расположен под небольшой крышкой на краю карты, как показано на рис. 11.6. Крышку можно снять с внешней стороны.



Рис. 11.6


Так как в адаптере Orinoco используется оригинальный разъем, необходим специальный кабель, pigtail, со стандартным антенным разъемом на одном конце и вилкой, соответствующей разъему Orinoco, на другом. Переходник марки Orinoco может стоить дороже, чем карта сетевого адаптера, но менее чем за треть стоимости Orinoco вы можете приобрести и другие переходники, работающие не хуже, например, от компаний Fleeman Anderson & Bird (http://www.fab-corp.com). HyperLink Technologies (http://www.hyperlinktech.com) и Invictus Networks (http://www.invictusnetworks.com).


Антенна своими руками?

Многие любители домашних сетей разрабатывают и собирают свои антенны из подручного оборудования, пластиковых корпусов, медного провода, пустых жестяных банок и упаковок из-под чипсов. В зависимости от содержимого кладовой и буфета материалы для направленной антенны домашнего изготовления с высоким коэффициентом усиления могут обойтись не дороже трех-четырех долларов без учета стоимости банки из-под кофе, тушенки или чипсов. Если вы решите приобрести все компоненты и вспомогательные инструменты, необходимые для проекта, то можете потратить более $20.

Однако, если добавить время, необходимое для сборки антенны и ее настройки для оптимальной работы, становится абсолютно неясно, дешевле ли вам обойдется собственная конструкция, чем приобретение недорогой промышленной антенны. Нет ничего удивительного в том, чтобы потратить тришесть часов или более на сборку одной из — дешевых» кустарных антенн. Нескольких минут поиска в сети (набирайте «антенна на 2,4 ГГц») должно быть достаточно для нахождения нескольких источников информации по направленным антеннам стоимостью менее $50, которые будут работать по крайней мере так же хорошо, как и те, что вы можете сконструировать. Имейте в виду, что точка доступа или адаптер сетевого клиента передают только долю ватта, поэтому нет необходимости в антенне, которая работает с большой мощностью; вы можете обойтись относительно легкой конструкцией.

Самым распространенным типом направленных антенн для двухточечной связи является — yagi», антенная система Яги-Уда («волновой канал»). Она была названа в честь двух японских инженеров, профессора Хидстсугу Яги (Hidetsugu Yagi) и профессора Шинтаро Уда (Shintaro Uda) из Тохукского университета (Tohuku University), еще в 1926 году разработавших и сконструировавших первые образцы. Типичная антенна «волновой канал», аналогичная изображенной на рис. 11.7, имеет один активный элемент, длина которого равна половине длины волны на рабочей радиочастоте (примерно 6,4 см на 2.4 ГГц).

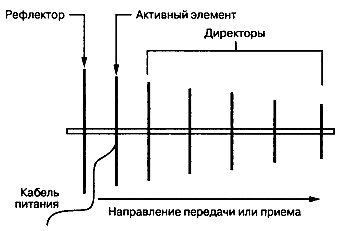

Элементы четвертьволновой длины также будут работать. Дополнительные элементы, называемые рефлекторами и директорами, располагаются параллельно активному элементу через абсолютно одинаковые интервалы, определяемые размером активного элемента. Рефлекторы располагаются позади активного элемента, а директоры — впереди него. Большинство ТВ-антенн на крышах, широко использовавшихся до появления кабельного и спутникового телевидения, были типа «волновой канал».


Рис. 11.7


«Волновой канал» всегда имеет только один рефлектор, который примерно на 5 % длиннее активного элемента, и несколько директоров, примерно на 5 % короче (каждый последующий директор должен быть короче предыдущего). Чем больше элементов вы добавляете в «волновой канал», тем выше значение коэффициента усиления. Если вы хотите сами сконструировать такую антенну, взгляните на антенну Роба Фликенджера (Rob Fiickenger), смонтированную в банке из-под картофельных чипсов Pringles, на http://www.oreilly-net.com/cs/weblog/view/wlg/448.

Во многих конструкциях кустарных антенн «волновой канал» на частоту 2,4 ГГц в качестве рефлекторов, директоров и активных элементов используются однодюймовые шайбы (2,54 см). Можно назвать две основные причины, по которым они работают отнюдь не идеально: во-первых, на частоте 2,437 ГГц (центральная частота шестого канала) активный элемент четвертьволновой длины должен иметь размер приблизительно 3 см, а шайбы на 16 % меньше, чем должны быть для идеальной работы; во-вторых, рефлектор и директоры имеют те же размеры, что и активный элемент, это снижает коэффициент усиления (или чувствительность) антенны. Но, учитывая, что вся конструкция обходится примерно в $7, она заслуживает внимания. Если пара таких антенн доставляет ваш сигнал из точки в точку и обратно с высокой скоростью, неважно, что рефлекторы и директоры не соответствуют точным размерам.

В более традиционной 13-элементной конструкции Даррена Фултона (Darren Fulton) на http://www.users.bigrpond.com/Darren.fulton/yagi/13element_yagu-antenna_for2.htm. представленной на рис. 11.8, использованы антенные элементы из толстой латунной или медной проволоки и рефлектор, изготовленный из листового алюминия.



Рис. 11.8


«Волновой канал» не является единственным типом направленной антенны, подходящим для самодельных конструкций. Волноводные антенны с излучающим элементом внутри отражающего металлического цилиндра или конуса представляют собой другую весьма эффективную конструкцию. Эффективность антенны зависит от размеров, длины излучающего элемента и точности его позиционирования. Инструкции Грега Рема (Greg Rehm) по созданию волноводной антенны из жестяной банки представлены в режиме online на http://www.turnpoint.net/wireless/cantennahowto.html.

Если вы хотите усилить сигнал во всех направлениях, следует использовать всенаправленную антенну. Дисконическая конструкция Тима Кайла (Tim Kyle) доступна на http://kyleti.aswwc.net/index.php?page=projects&old_project=80211bDiscone и выглядит неплохой отправной точкой.

Исходя из тестов и оценок, опубликованных в Интернете по этим и другим кустарным антеннам, они являются в равной степени эффективными и дешевыми, особенно если при подсчете стоимости вы не учитываете затраченного времени.
