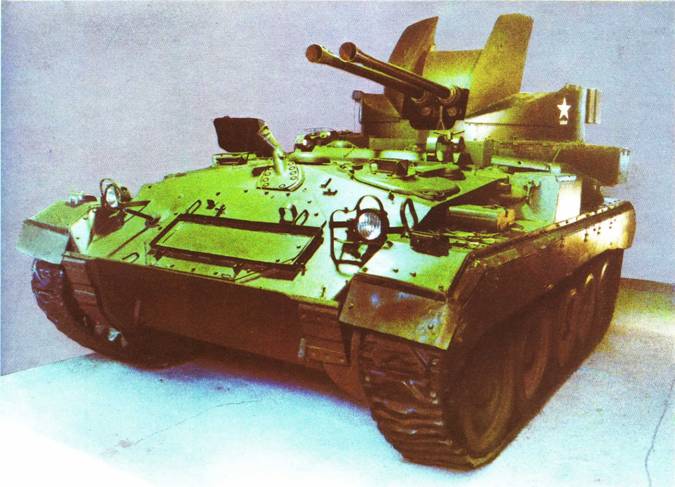

АМЕРИКАНСКАЯ ЗЕНИТНАЯ САМОХОДНАЯ УСТАНОВКА М10А1

Разработана в 1943 году. Выпускалась серийно с 1944 г. Состояла на вооружении армии США. Использовалась в боях второй мировой войны и войны в Корее.


Тактико-техническая характеристика

Масса, т 18,5

Численность экипажа, чел 6

Габаритные размеры (длина х ширина х высота), мм 5500x2970x3005

Вооружение

пушка, шт 2

калибр, мм.. .. 40

боекомплект, выстрелов 352

пулемет, шт 1

калибр, мм 12,7

боекомплект, патронов 440

Броневая защита, мм.. 13

Мощность двигателя, л.с. 220 (110 х 2)

Скорость максимальная, км/ч.48

Запас хода по шоссе, км .. 130

Глубина водных преград , преодолеваемых вброд, м 0,6


Особенности конструкции

База – танк М-24 "Чаффи".

Общая компоновка – силовая установка и силовая передача размещены в носовой части корпуса, в кормовой установлена вращающаяся на 360" открытая башня.

Вооружение – спаренные автоматические пушки "Бофорс"; приводы поворота башни и подъема пушки ручные и электромеханические; прицелы зенитной установки построительного типа, два коллиматорных и два ракурсных.

Защита – корпус машины сварной, из катаных броневых листов.

Шасси – два восьмицилиндровых автомобильных двигателя жидкостного охлаждения, соединенных параллельно; трансмиссия и ходовая часть зенитной самоходной установки такие же, как и на танке М-24; гусеницы с резинометаллическим шарниром параллельного типа.
