Международные программы


Великобритания – США


Бритиш Аэроспейс/ Макдоннелл- Дуглас AV-8B «Харриер» II

Вертикально взлетающий истребитель- бомбардировщик

После принятия английских СВВП AV-8A «Харриер» на вооружение корпуса морской пехоты США были проанализированы их боевые и эксплуатационные характеристики и установлено, что их боевая эффективность чрезвычайно низка. При вертикальном взлете с боевой нагрузкой 1360 кг боевой радиус составляет всего 92 км и увеличение его до 500 – 700 км становилось возможным только при взлете с разбегом более 300 м. В связи с этим был сделан вывод, что СВВП AV-8A не смогут удовлетворять требованиям 80-х годов, поэтому в 1973 г. в США и Великобритании были проведены совместные исследования усовершенствованного СВВП AV-16A «Супер Харриер» с новым подъемно-маршевым ТРДД «Пегас», обладающим увеличенной взлетной тягой и было принято решение о начале его разработки. Ответственными за разработку планера были фирмы «Хоукер Сиддли», которая с 1978 г. стала называться «Бритиш Аэроспейс», и «Макдоннелл-Дуглас», а за проектирование нового подъемно-маршевого ТРДД – фирмы «Роллс- Ройс» и «Пратт-Уитни».

В 1973 г. корпус морской пехоты США заявил, что ему потребуется 342 самолета AV-16A «Супер Харриер» для замены в 80 – 90-х годах СВВП AV-8A и штурмовиков Макдоннелл-Дуглас А-4 «Скайхоук», кроме того, ВМС США планировали размещать самолеты AV-16A на легких многоцелевых авианесущих кораблях контроля морей SCS (Sea Control Slnp). По оценке министерства обороны США, стоимость только программы разработки и производства самолетов AV-16A для корпуса морской пехоты могла составить 700 – 800 млн. долл. Английские ВВС намечали в 80-х годах заменить самолетами AV-16A истребители SEPECAT «Ягуар», а ВМС изучали возможность использования СВВП с авианесущих кораблей.

ВМС США изучали также возможность разработки сверхзвукового варианта СВВП «Супер Харриер», способного летать со скоростью, соответствующей числу М=1,5, за счет использования на ТРДД, «Пегас» 15 системы форсажа и некоторых изменений в конструкции планера самолета. Однако в 1974 г. министерство обороны Англии заявило, что оно отказывается от финансирования разработки СВВП AV-16A «Супер Харриер». Фирма «Макдоннелл-Дуглас» пыталась самостоятельно продолжить исследования, но в 1975 г. все работы по самолету AV-16A были прекращены. Тем не менее позже фирма «Макдоннелл-Дуглас» продолжила разработку проектов боевых сверхзвуковых СВВП с усовершенствованным ТРРД «Пегас» с поворотными соплами вентиляторного контура с форсажными камерами и одним центральным поворотным соплом газогенераторного контура. В одном из наиболее интересных проектов предлагался СВВП по схеме «утка» со стреловидным крылом и передним горизонтальным оперением и двухкилевым вертикальным оперением.

Еще в 1973 г. ВВС США предложили разработать требования к усовершенствованному штурмовику AV-8B, который по массе боевой нагрузки и боевому радиусу превосходил в два раза самолет AV-8A «Харриер» благодаря установке более мощного ТРДД. Перед фирмой «Макдоннелл-Ду- глас» была поставлена задача на самолете AV-8B получить такую боевую эффективность, как для СВВП AV-16A, и возможность эксплуатации с грунтовых ВПП.

В 1976 г. комитет по вопросам закупки вооружений при министерстве обороны США DSARC поручил фирме «Макдоннелл-Дуглас» начать постройку двух опытных СВВП YAV-8B, но фирма решила модифицировать два списанных самолета AV-8B, установив на них новое крыло со сверхкритическим профилем. Еще один СВВП AV-8A был переоборудован в натурную модель самолета AV-8B для испытаний в аэродинамической трубе для определения характеристик крыла и подъемно-маршевого ТРДД при вертикальном взлете (общий объем испытаний составил около 4000 ч).

Первый полет СВВП YAV-8B состоялся 9 июня 1978 г., было выполнено три вертикальных взлета и кратковременный полет на режиме висения на высоте 40 м. В феврале 1979 г. начались летные испытания второго опытного самолета. Первый этап летных испытаний был завершен в июле 1979 г., осенью 1979 г. начался второй этап испытаний, во время которого 15 ноября 1979 г. потерпел аварию второй опытный СВВП. К этому времени на НИОКР по самолету AV-8B было израсходовано 267 млн. долл., а для завершения разработки требовалось еще 690 млн. долл. Стоимость программы самолета AV-8B с учетом постройки 336 самолетов в 1980 г. оценивалась в 7,1 млрд. долл.


Проект сверхзвукового боевого СВВП с усовершенствованным подъемно-маршевым ТРДД


Первый опытный вертикально взлетающий истребитель и разведчик «Харриер» II AV-8B для корпуса морской пехоты США


В феврале 1981 г. было принято решение о серийном производстве самолета AV-8B для корпуса морской пехоты США, кроме того, правительство Великобритании решило закупить 60 СВВП для английских ВВС. Переговоры между США и Великобританией о совместном серийном производстве самолетов AV-8B завершились в августе 1981 г. Договором предусматривалось, что доля участия английской фирмы «Бритиш Аэроспейс» в сборке планера составит 40%, а доля американской фирмы «Пратт- Уитни» в постройке ТРРД «Пегас» 11-25%. Планировалось образовать две сборочные линии: одну на заводе фирмы «Макдоннелл-Ду- глас» в г. Сент-Луисе для постройки 336 самолетов для корпуса морской пехоты США, а другую – на заводе фирмы «Бритиш Аэроспейс» в г. Дансфолде для постройки 60 самолетов для английских ВВС. Для ВВС Англии стоимость постройки предсерийных и 60 серийных СВВП, получивших наименование «Харриер» GR.5, была определена в 1,4 млрд. долл.

В 1981 г. на заводе фирмы «Макдоннелл-Дуглас» была завершена постройка первого предсерийного СВВП AV-8B «Харриер» II, первый полет которого состоялся 5 ноября 1981 г. В марте 1982 г. в НИЦ ВМС в Пэтаксент-Ривер для оценочных испытаний были переданы все четыре построенных предсерийных самолета AV-8B. Поставки самолетов AV-8B «Харриер» II начались в январе 1984 г. и к сентябрю 1985 г. была сформирована первая эскадрилья из 15 самолетов.

В 1976 г. корпус морской пехоты США планировал закупить 336 самолетов AV-8B, включая 12 самолетов головной серии. Однако в 1984 г. число закупаемых самолетов было уменьшено до 328, что было связано с покрытием расходов на производство 24 двухместных самолетов TAV-8B, и общая стоимость программы разработки и постройки СВВП AV-8B «Харриер» II оценивалась уже в 9,1 млрд. долл., а цена полностью оборудованного самолета – 29,6 млн. долл. Всего же было поставлено для КМП 286 самолетов «Харриер» II, а для ВВС Великобритании 109 самолетов «Харриер» GR.Mk.7 и Т.Мк.10.

Производились следующие модификации самолета AV-8B «Харриер» II:

«Харриер» GR Мк.5 – одноместный истребитель- бомбардировщик для ВВС Великобритании, совершил первый полет 25 ноября 1988 г., построено 60 самолетов, переоборудованы с 1992 г. в вариант GR Мк.7, снабжены ТРДД «Пегас» Мк.105 с тягой 9750 кг;

«Харриер» GR Мк.7 – ночной вариант истребителя-бомбардировщика, для ВВС Великобритании производились в 1990- 1992 гг., построено 34 самолета;

«Харриер» Т.Мк.Ю – усовершенствованный вариант учебно-тренировочного самолета TAV-8B для ВВС Великобритании, построено 13 самолетов.

AV-8B «Харриер» II «Плас» – истребитель-бомбардировщик с многофункциональной БРАС Хьюз AN/ARG-65 для КМП США, переоборудовано 73 самолета из AV-8B «Харриер»;

AV-8B «Найт Аттак» – ночной штурмовик с системой ночного видения FLIR, построено несколько самолетов для КМП США;


СВВП «Харриер» II AV-8B при вертикальном взлете с грунтовой ВПП


TAV-8B «Харриер» II – двухместный учебно-тренировочный самолет с удлиненным фюзеляжем для КМП США, поставлено 24 самолета.


Конструкция

Конструкция СВВП AV-8B в основном подобна конструкции СВВП «Харриер» GR Мк.З, отличаясь рядом усовершенствований.

Крыло отличается большим размахом и площадью, имеет сверхкритический профиль. В конструкции крыла широко использованы композиционные материалы на основе эпоксидных углепластиков, благодаря чему вес крыла снижен на 130 кг по сравнению с цельнометаллическим крылом самолета AV-8A и составляет 582 кг. Крыло имеет шесть узлов для подвески различного вооружения и дополнительных топливных баков. Внешние узлы рассчитаны на нагрузку по 286 кг, средние – по 454 кг и внутренние – по 908 кг.

Оперение такое же, как на самолете «Харриер» GR.3.

Силовая установка.

Подъемно-маршевый ТРДД Роллс-Ройс «Пегас» 11-61 (американское обозначение F402-RR-408) по конструкции аналогичен двигателям «Пегас» Мк.105 с цифровой системой управления и увеличенной тягой до 10 400 кгс, на самолетах выпуска до 1990 г. с тягой – 9750 кгс. Конструкция передних поворотных сопл изменена так, что поток газов от них, обтекая крыло и закрылки, создает дополнительную подъемную силу.

Топливная система. Запас топлива в пяти фюзеляжных и двух крыльевых баках увеличен до 4320 л. Под крылом могут подвешиваться четыре сбрасываемых топливных бака емкостью по 1135 л. Самолет имеет выдвижную штангу топливоприемника для заправки в полете методом «шланг-конус».

Шасси такое же, как на самолете «Харриер» GR Мк.З. Колеса и пневматики имеют дисковые тормоза из углеродных материалов.

Система управления идентична по конструкции и работе систем управления на самолете AV-8A.

Гидравлическая, воздушная и электрическая системы в основном аналогичны используемым на самолете AV-8A. Отличия заключаются в использовании в гидросистеме более мощных гидроусилителей, в электросистеме кислотные аккумуляторные батареи заменены никель-кадмиевыми, мощность генератора увеличена с 12 до 15-20 кВт.

Навигационное и электронное оборудование. При разработке оборудования широко использованопыт фирмы «Макдоннелл- Дуглас» в разработке оборудования истребителей F- 15 и F/A-18, большая часть оборудования размещена как на F/A-18.

Кабина оборудована ИЛС, многофункциональным цветным дисплеем и цветным дисплеем контроля работы ТРДД и расхода топлива. Органы управления системами сгруппированы на ручке управления и РУД. Все БРЭО взаимосвязано посредством шипы передачи данных 1553А.


Ночной штурмовик AV-8B «Найт Аттак»



В состав прицельно-навигационного комплекса входят:

– ИНС Литтон ASN- 130, аналогичная установленной на самолете F/A-18 (точность определения координат 1,6 км/ч);

– ИЛС фирмы «Смит», использующий дифракционную оптику и цифровую систему генерирования символов;

– БЦВМ AYK-14 (емкость ЗУ 32 ООО слов по 16 бит каждое);

– система РЭБ ALQ-165 в подвесном контейнере под фюзеляжем;

– прицельная система бомбометания с сопровождением по угловой скорости визирования Хыоз ARBS (AN/ASB-19), имеющая лазерное и телевизионное контрастное устройства сопровождения цели с единой входной оптикой, которые могут захватывать и сопровождать цель, подсвеченную лазерным целе- указателем с земли или другого ЛА. В дневное время захват визуально обнаруженной цели может осуществляться автоматически по контрасту.

Система обеспечивает непрерывное измерение угла наклона и угловой скорости визирования цели. Результаты измерения поступают в ЭВМ для расчета боевой задачи, при этом определяется наклонная дальность до цели и решается баллистическая задача сброса боевой нагрузки. На ИЛС или индикаторе на приборной доске отображается положение цели, команды управления по азимуту, команда на сброс боевой нагрузки может выполняться вручную и автоматически.

Радионавигационное и электронное оборудование.

На самолете установлены инерциальная навигационная система, также навигационная система TACAN (ARN-118), цифровой вычислитель воздушных данных Эрисерч CP-1471/А, система опознавания Коссор IFF 4760, радиовысотомер APN-194 (V), комплект радиооборудования фирмы «GEC Авионике», модульная встроенная система РЭБ Маркони ZEUS, предназначенная для обнаружения, опознавания и создания помех. В хвостовом конусе-обтекателе расположена антенна системы предупреждения MAW о приближении УР класса «воздух-воздух».

Ночной штурмовик AV-8B «Найт Хоук» имеет оборудование для обзора в передней полусфере FLIR, коллиматорный индикатор на лобовом стекле HUD, второй цветной многофункциональный дисплей на приборной доске, систему формирования движущейся карты местности и очки ночного видения. В носовой части установлена система FLIR, разработанная на основе тепловизионного устройства TIGM II фирмы «GEC Авионике». Оптические элементы системы FLIR расположены в небольшом выступающем обтекателе в носовой части фюзеляжа.

Компоновочная схема СВВП AV-8B

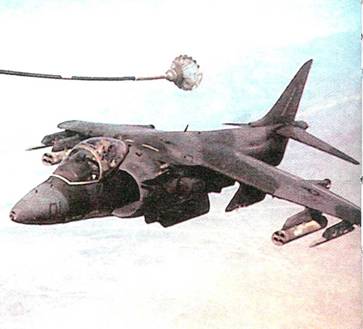

Заправка СВВП AV-8B в полете


Вооружение. Самолет AV-8B вооружен пяти- ствольной встроенной пушкой Дженерал Электрик GAU-12/U (25 мм, 300 патронов, скорострельность 3600 выстр./мин (на самолете GR.5 установлены две пушки «Аден» калибром 22 мм). Под крылом находятся 6 узлов подвески, на которых могут размещаться 2 – 4 УР класса «воздух-воздух» «Сайдуиндер» или Матра «Мажик», 2 -4 УР класса «воздух-по- верхность» AGM-65E, до 16 свободнопадающих бомб калибром 227 кг, до 12 кассетных бомб, до 10 корректируемых бомб «Пейвуэй», до 10 контейнеров НАР, до 10 контейнеров с диполь- ными отражателями, два подвесных контейнера с пушками. Суммарная масса боевой нагрузки может достигать 4175 кг.

Боевое применение. В боевых действиях в районе Персидского залива зимой 1991 г. использовалось 90 самолетов AV-8B корпуса морской пехоты США для нанесения ударов по наземным целям. Пять истребителей-бомбардировщиков этого типа были сбиты силами ПВО Ирака, еще один самолет разбился в результате аварии. Самолеты AV-8B успешно использовались на многих боевых учениях.


Характеристика СВВП AV-8B «Харриер» II

Размеры:

размах крыла 9,24 м

длина самолета 14,12 м

высота самолета 3,55 м

площадь крыла 21,37 м2

Двигатели

1 ТРДД Роллс-Ройс F402RR-408 «Пегас» 11-61

взлетная тяга 10 400 кгс

Массы и нагрузки:

максимальная взлетная:

при вертикальном взлете 9342 кг

при взлете с разбегом длиной 435 м 14 060 кг

пустого снаряженного 6335 кг

запас топлива во внутренних баках 3520 кг

Максимальная боевая нагрузка:

при вертикальном взлете 3060 кг

при взлете с разбегом 6000 кг максимальная посадочная:

при вертикальной посадке 8870 кг

при посадке с пробегом 11 340 кг

Летные данные:

максимальная скорость у земли 1080 км/ч

на высоте М = 0,98-1

практический потолок 15 000 м

Боевой радиус:

при вертикальном взлете

и боевой нагрузке 1000 кг 240 км

при взлете с разбегом длиной 366 м и боевой нагрузке 5400 кг

и с патрулированием в течение 1ч 1167 км

перегоночная дальность с четырьмя подвесными баками по 1135 л 3035 км

диапазон перегрузок

при расчетной взлетной массе 10 410 кг +8… -3 g
