Опытный сверхзвуковой СВВП Як-141

Выдающимся успехом ОКБ им. А.С. Яковлева стало создание первого в мире сверхзвукового боевого СВВП ЯК-141, разработка которого была логическим продолжением работ по усовершенствованию СВВП Як-38 и отражала новые требования к боевым СВВП. Стремление к объединению высоких летных характеристик боевых самолетов, включая сверхзвуковую скорость полета, с возможностью вертикального взлета и посадки – одна из наиболее сложных проблем тактической боевой авиации.

Решение этой проблемы позволило бы обеспечить: повышенную выживаемость и скрытность базирования самолетов тактической авиации при рассредоточении по малоразмерным взлетно- посадочным площадкам, высокую оперативность реагирования авиации на потребности непосредственной поддержки наземных войск благодаря приближению базирования самолетов к районам боевых действий, а также возможность базирования на авианесущих кораблях, не имеющих развитой полетной палубы. Однако, как выяснилось, решение этой проблемы связано с такими техническими трудностями, что неоднократно предпринимавшиеся попытки создания сверхзвуковых боевых СВВП не имели успеха.

Одна из ведущих американских фирм «Рокуэлл», взявшаяся за эту проблему, также не сумела ее решить, потратив на разработку сверхзвукового СВВП XFV-12 более 300 млн. долл. С 1990 г. в США, а позднее и в Великобритании ведется программа разработки усовершенствованного самолета короткого взлета и вертикальной посадки ASTOVL, получившего обозначение JSF, который будет обладать сверхзвуковой скоростью, но поднимется впервые в воздух лишь в 2004 г., а серийный самолет на его основе сможет поступить на вооружение не ранее 2013 г.

Отсутствие в нашей стране полноценных авианосцев с самолетами катапультного старта и аэрофинишерами стало побудительным стимулом, заставившим ОКБ им. А. С. Яковлева приложить большие усилия в создании сверхзвукового СВВП Як-141, который не только превосходил Як-38, но и опередил зарубежные разработки более чем на 10 лет.

Многоцелевой самолет вертикального взлета и посадки Як-141 предназначен для перехвата воздушных целей и ведения ближнего маневренного боя, а также для нанесения ударов по наземным и надводным целям.

Его разработка началась еще в 1983 г. под руководством генерального конструктора А. С. Яковлева и имела первоначально целью создание перехватчика КВВП для базирования на авианесущих крейсерах «Киев», «Минск», «Новороссийск» и «Адмирал Горшков» (ранее носивший название «Баку») и способного противодействовать основным корабельным самолетам вероятного противника. Тактико-техническим заданием для него был определен круг решаемых боевых задач – перехват воздушных целей во всем диапазоне высот полета, завоевание превосходства в воздухе, уничтожение наземных и надводных целей. Новый самолет должен был обладать примерно такими же характеристиками и оборудованием, как и МиГ-29, включая общую для этих самолетов РЛС и пушку.

Рабочее проектирование СВВП Як-141 началось в 1985 г. под руководством главного конструктора В. Н. Павлова при участии генерального конструктора А. Н.

Дондукова и его заместителя В. Г. Дмитриева. Было построено четыре опытных самолета Як-141: два для летных испытаний и два для наземных (один для статических испытаний и один для отработки силовой установки). Была также начата постройка двухместного тренировочного варианта. Первый опытный самолет, пилотируемый летчиком-испы- тателем А. А. Синицыным, совершил первый полет 9 марта 1987 г. по-самолетному, взлетая с разбегом, а полеты на режиме висения были выполнены на втором опытном самолете в конце 1984 г., на котором 13 июня 1990 г. был совершен полет по полному профилю с вертикальным взлетом и посадкой.


СВВП Як-38 и Як-141


Базирование СВВП Як-141 предусматривалось на ТАВКР «Адмирал Горшков», на котором была удлинена полетная палуба, установлен газоотбойный щит и подпалубные газоотводящие колодцы. 21 сентября 1991 г. А. А. Синицын впервые посадил первый опытный самолет Як-141 на палубу ТАВКР, второй опытный самолет посадил В. А. Якимов, начав испытания по определению совместимости самолета и его систем с кораблем. Однако 5 октября при подходе к кораблю В. А. Якимов не сумел погасить скорость самолета, самолет ударился о палубу, начался пожар, летчик успешно катапультировался и не пострадал, но самолет был разрушен, а испытания были прекращены.

К концу 1992 г. обе летные машины налетали 210 ч и выполнили 250 полетов, в ходе которых А. А. Синицын достиг максимальной скорости, соответствующей числу М=1,8, и установил 12 мировых рекордов скороподъемности и высоты полета для СВВП с грузом в одну и две тонны, превысив достижения, ранее принадлежавшие английскому истребителю «Харриер». В число этих рекордов входит максимальная высота полета 13 100 м с нагрузкой 1000 кг и 2000 кг («Харриер» в 1979 г. достиг высоты 8674 м). Время набора высоты 3000, 6000, 9000 и 12 000 м составило, соответственно 62, 6, 74.8, 89,5 и 116,2 секунды с нагрузкой 1000 кг и 68,6, 88.9, 109,9 и 130,5 секунды с нагрузкой 2000 кг при максимальной вертикальной скороподъемности около 250 м/с.

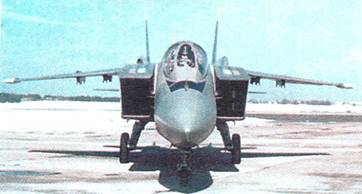

СВВП Як-141 на стоянке




Разработка самолета Як-141, значительно опережающего зарубежные разработки, была долгое время засекречена. Только 15 июня 1991 г. на 39-м авиакосмическом салоне в Париже на стенде ОКБ им. А. С. Яковлева была показана модель самолета и видеофильм о его полетах, а с докладом о создании Як-141 выступил генеральный конструктор А.Н. Дондуков. Первая демонстрация опытного самолета Як-141 за рубежом состоялась в сентябре 1992 г. на выставке в Фарнборо, вызвав восторженные отзывы в печати, а в России – на выставке МАКС-93. Самолет получил кодовое название НАТО «Фристайл».

Французский журнал «Air et Cosmos/Aviation Magazine» 21-27.IX. 1992 в статье «Як-141 по-прежнему не имеет себе равных на Западе» подчеркивал, что «самолет потому привлек к себе столько любопытных, что подобных ему на Западе не существует. Это действительно единственный в мире сверхзвуковой самолет, способный выполнять вертикальный взлет, в то время как англичане и американцы еще только занимаются исследованиями в этой области».


Летные испытания СВВП Як-141



Посадка СВВП Як-141 на палубу ТАВКР «Адмирал Горшков»


К сожалению, решение о серийном производстве Як-141 для Вооруженных Сил России было отложено, а государственное финансирование программы было значительно уменьшено. ОКБ, тем не менее, сумело продолжить программу летных испытаний за счет привлечения собственных средств, используя поступления от других программ, однако к этому времени возникли сомнения в ее целесообразности. Это связано с тем, что у нас стало больше уделяться внимания развитию корабельной истребительной авиации с укороченным взлетом и посадкой. Обусловлено это тем, что как бы ни совершенствовались боевые СВВП, они никогда не смогут сравниться с обычными самолетами по дальности и боевой нагрузке. Поэтому на пятом отечественном авианесущем крейсере «Адмирал Кузнецов» были установлены трамплин и аэрофинишеры, обеспечивающие использование истребителей Су-27 и МиГ-29 в корабельном варианте, а на строившемся атомном авианосце «Ульяновск» предполагалась установка катапульт.

В условиях современной российской политической неопределенности не представляется возможным давать хоть сколько-нибудь достоверные прогнозы, однако можно полагать, что реальная ниша для Як-141 все же существует. Даже при сохранении ориентации на катапультно-финишерные авианосцы необходимость создания мобильных сил быстрого реагирования обуславливает потребность в СВВП примерно с тем же кругом задач, что и у американского СВВП AV-8B корпуса морской пехоты.

Наконец, в мире существует много стран, которые не могут позволить себе постройку крупных авианосцев, но желают иметь корабельную авиацию. Поэтому экспортный потенциал Як-141, несомненно, очень высок, в связи с чем ОКБ развивает сотрудничество с зарубежными партнерами, предлагая им принять участие в завершении летных испытаний и доводке СВВП Як-141 до серийного производства. Однако при этом следует учесть жесткую конкуренцию на рынке авиационной военной техники, которая заставляет вооруженные силы ведущих зарубежных стран в первую очередь ориентироваться на поддержку своих собственных проектов, например программы JSF.


Летчик-испытатель А.А. Синицын у самолета Як-141


Конструкция

СВВП Як-141 выполнен по схеме высокоплана, с комбинированной силовой установкой с такой же схемой расположения двигателей, как и на Як-38, двухки- левым вертикальным оперением и трехопорным шасси. Конструкция планера самолета на 26% (по массе) выполнена из КМ, включая уг- лепластиковые поверхности хвостового оперения, закрылки, носки и наплывы крыла, причем остальная конструкция выполнена главным образом из коррозионностойких алюминиево-литиевых сплавов, чтобы уменьшить ее массу.

Фюзеляж прямоугольного сечения, выполнен по правилу площадей, имеет заостренную носовую часть, в которой размещается кабина летчика с катапультным креслом К-36В, как на самолете Як-38, конструкции ОКБ «Звезда», обеспечивающим автоматическое покидание самолета на вертикальных и переходных режимах полета при возникновении критических ситуаций. Два подъемных двигателя размещены сразу за кабиной летчика, подъемный маршевый двигатель располагается в хвостовой части фюзеляжа.


Демонстрация СВВП Як-141 на выставке в Фарнборо в 1992 г.


Крыло высокорасположенное, стреловидное, с изломом задней кромки и корневыми наплывами, имеет отрицательное поперечное V – 4° и угол стреловидности по передней кромке 30°. При размещении самолета на корабле консоли могут складываться, почти вдвое уменьшая размах крыла. Крыло имеет развитую механизацию, состоящую из поворотных носков в корневой и складывающихся частях, закрылков в корневой части и элевонов на складывающихся частях.

Оперение стреловидное, двухкилевое, установлено на двух консольных балках, имеет рули высоты и направления.

Силовая установка.

Подъемно-маршевый двигатель Р-79 московского НПО «Союз» (генеральный конструктор В. А. Кобченко) имеет круглое сопло, которое поворачивается на максимальный угол до 95° для отклонения тяги при вертикальном взлете и посадке. Помимо чисто вертикального взлета Як-141 может использовать еще два способа взлета: короткий взлет с разбегом и сверхкороткий взлет с проскальзыванием. Для обоих этих видов взлета сопло подъемно-маршевого двигателя отклоняется на угол 62°, причем при взлете с разбегом поворот сопла на этот угол происходит после начала разбега, а при взлете с проскальзыванием (с длиной разбега около 6 м) угол поворота 62° устанавливается до начала движения самолета при работе двигателя на форсаже.

Двигатель выполнен по двухвальной двухконтурной схеме со сверхзвуковым регулируемым соплом и имеет модульную конструкцию, одноступенчатый компрессор низкого давления и шес- тиступенчатый высокого давления, от которого также производится отбор воздуха для струйной системы управления. Впервые в мировой практике для подъемно- маршевого двигателя осуществлен форсаж во втором контуре поворотного сопла, обеспечивающий увеличение тяги более чем на 66 % (от 9300 кгс до 15 500 кг).

По воротное сопло состоит из двух скошенных секций, которые, вращаясь в противоположных направлениях, обеспечивают отклонение среза сопла на 62 с для короткого взлета и на 95° для вертикального взлета. Система управления автоматическая, трехканальная, электронная, со сдвоенным гидромеханическим усилителем. Поворотное сопло размещено между консольными балками и обеспечивает баланс тяги ПМД и ПД на переходных режимах и режиме висения, чтобы составляющая их тяги проходила через центр тяжести самолета.


Схема СВВП Як-141


Подъемные двигатели РД-41 Рыбинского КБ моторостроения (генеральный конструктор А. Н. Новиков), используемые при взлете и посадке, установлены один за другим позади кабины и имеют убирающиеся створки, закрывающие сверху воздухозаборники и снизу сопла в горизонтальном полете. Двигатели наклонены на 10° вперед относительно .вертикали, их сопла могут поворачиваться в диапазоне от + 12,5° до – 12,5° в продольной плоскости. При вертикальном взлете сопла подъемных двигателей повернуты друг к другу для формирования единой струи, при взлете с коротким разбегом сопла обоих двигателей отклонены назад для создания горизонтальной составляющей тяги.

Двигатели РД-41 одновальные, одноконтурные, по конструкции аналогичны подъемным двигателям РД-36 самолета Як-38, имеют осевой семиступенчатый компрессор и одноступенчатую турбину, система управления автоматическая, трехканальная, электронная. Подъемные двигатели работают только совместно с подъемно-маршевым, поэтому система подачи топлива у них интегрирована, запуск их производится при подаче воздуха от ПМД.

Управление самолетом в горизонтальном полете осуществляется с помощью аэродинамических поверхностей (цельноповоротный стабилизатор, элероны, рули направления), на режимах висения и полета с малой скоростью – струйными рулями, расположенными на концах крыла (по крену) и хвостовых балок (по рысканию), а также дифференциальным изменением тяги подъемных и подъемно-маршевого двигателей (по тангажу).

Аэродинамические и струйные рули управляются цифровой электродистанционной системой с полной ответственностью и с грехканальной схемой резервирования, разработанной московским научно- производственным комплексом «Авионика», имеется резервная механическая система управления полетом (на первом опытном самолете установлена не цифровая, а аналоговая ЭДСУ без резервной механической системы).

Бортовые системы. В состав пилотажно-навигационного комплекса входят ИНС, САУ, радиотехническая система ближней навигации и посадки, радиовысотомер, автоматический радиокомпас, в дальнейшем предполагается установка спутниковой навигационной системы.

Радиоэлектронное и прицельное оборудование включает систему управления вооружением с многофункциональной импульсно-доплеровской РЛС «Жук» (вариант РЛС, которая стоит на последних вариантах МиГ-29, но с несколько уменьшенными размерами антенны), ИЛС и многофункциональный экранный индикатор на приборной доске, предусматривалась установка лазерно- телевизионной системы наведения и нашлемной системы целеуказания.

Вооружение. Истребитель Як-141 предполагалось вооружить расположенной в фюзеляже пушкой ГШ-301 калибром 30 мм с боезапасом 120 снарядов. На четырех или шести подкрыльевых пилонах могут подвешиваться УР класса «воздух- воздух» (Р-77 или Р-27 средней дальности и Р-73 малой дальности или Р-60 ближнего воздушного боя), а также «воздух-земля» и «воздух- море» (Х-25, Х-31), до четырех пушечных установок (23 мм, 250 снарядов) или пусковых блоков НАР калибром от 80 мм до 240 мм, до шести бомб калибра 500 кг.


Характеристика СВВП Як-141

Размеры:

длина самолета (со штангой ПВД) 18,36 м

размах крыла:

в развернутом положении 10,11 м

со сложенными консолями 5,9 м

площадь крыла 31,7 м^

высота самолета 4,99 м

Двигатели 1 ПМД Р-79 2 ПД РД-41

тяга 9000/15 500 кгс 2x4100 кгс (нефорсированная/ форсированная)

Массы и нагрузки:

максимальная взлетная

при вертикальном взлете 15 800 кг

при разбеге 120 м 19 500 кг

пустого снаряженного самолета 11 650 кг

максимальный запас топлива:

во внутренних баках 4400 кг

в подвесном конформном баке 1750 кг

Летные данные: максимальная скорость полета: на высоте 11 км 1800 км/ч

у земли 1250 км/ч

практический потолок 15 000 м

практическая дальность полета: при вертикальном взлете

без внешней боевой нагрузки у земли 650 км

на высоте 10- 12 км 1400 км

при разбеге 120 м с боевой нагрузкой 1 т и подвесными топливными

баками у земли 1010 км

на высоте 10 – 12 км 2100 км

боевой радиус действия при

разбеге 120 м с нагрузкой 2 т 690 км

время барражирования на удалении 100 км 1,5 ч максимальная эксплуатационная перегрузка при 50-процентном запасе топлива 7
