SNECMA «Колеоптер» С.450

Экспериментальный СВВП с кольцевым крылом

Исследования реактивных СВВП во Франции начались в 1954 г., когда новой фирмой BTZ (техническое бюро Г. Зборовского) совместно с известной двигателестроительной фирмой «SNECMA» был разработан и предложен проект СВВП с кольцевым крылом, получившего название «Колеоптер» (кольцекрылый). Подобно американскому реактивному СВВП Х-13 СВВП «Колеоптер» тоже должен был иметь вертикальное положение фюзеляжа при взлете и посадке, что представлялось естественным для легкого боевого самолета, причем кольцевое крыло обеспечивает достаточную базу для размещения на ней опор шасси.

Исследования колеопте- ров явились одной из главных тем второго съезда германского авиационного общества в 1954 г. Утверждалось, что применение кольцевого крыла позволяет интегрировать силовую установку с крылом, которое может использоваться как внешний контур прямоточного двигателя для сверхзвуковых самолетов, а для дозвуковых – служить каналом для соосных воздушных винтов. Подчеркивалось, что предлагаемые проекты колеоптеров являются развитием исследовательских и проектных работ, производившихся во время второй мировой войны в Германии, где был разработан ряд оригинальных проектов СВВП, в том числе и с кольцевым крылом.

Для исследования работы систем управления ТРД при вертикальном положении был построен и испытан на привязи сперва беспилотный летающий стенд с ТРД SNECMA «Атар», получивший обозначение и название SNECMA С.400 Р1 «Атар Волян» (летающий Атар), а затем на привязи и в свободном полете пилотируемый стенд С.400 Р2. Испытания стендов проводились в течение трех лет с 1955 по 1958 г.

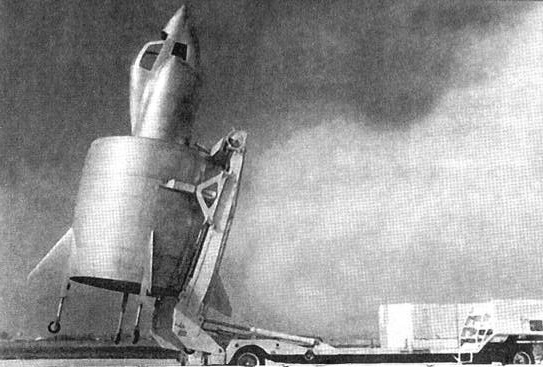

Экспериментальный самолет с кольцевым крылом SNECMA С.450 «Колеоптер» на взлетно-посадочной тележке с поднимающей рампой


Экспериментальный СВВП С.450 «Колеоптер» с кольцевым крылом разрабатывался фирмой «SNECMA» по исследовательской программе сначала на собственные средства фирмы, а затем в соответствии с контрактом, заключенным с министерством обороны ФРГ. СВВП имел силовую установку и системы, прошедшие испытания на летающем стенде С.400 Р2 «Атар Волян». Постройка экспериментального СВВП С.450-01 была завершена в конце 1958 г., и он начал проходить наземные испытания на аэродроме фирмы в Мельн Виларош, а затем полеты сперва на режиме висения (первый свободный полет был совершен б мая 1958 г.), а позже с переходом к горизонтальному полету. Летчик-испытатель Август Мо- рель. Во время одного из таких полетов 25 июля 1958 г. самолет потерял управление на высоте 75 м, разбился и сгорел, летчик успел катапультироваться на высоте 18 – 22 м, но в результате неудачного приземления повредил позвоночник.

При расследовании аварии было установлено, что аэродинамика кольцевого крыла и система струйного управления, являющиеся особенностями СВВП, не были ее причиной, но тем не менее фирма «SNECMA» не решилась продолжать программу разработки этого явно амбициозного проекта, хотя к этому времени фирмой был разработан ряд оригинальных проектов боевых реактивных СВВП с кольцевым крылом (штурмовика и сверхзвукового истребителя-перехватчика), а также проект пассажирского СВВП с ТВД и соосными воздушными винтами.

В проекте дозвукового штурмовика «Бруш» предусматривалось лежачее расположение летчика в кабине. Взлет и посадка обоих самолетов должны производиться при вертикальном положении фюзеляжа с использованием ТРД, снабженного газовыми рулями. В проекте сверхзвукового истребителя-перехватчика кольцевое крыло является внешним контуром прямоточного двигателя, создающего тягу при больших сверхзвуковых скоростях полета (М = 2,5), когда ТРД становится неэкономичным и отключается, Был разработан также ряд проектов других боевых самолетов с дозвуковой скоростью, в которых предполагалось использовать в качестве силовой установки соосные воздушные винты в кольцевом крыле, эффективно работающие не только при вертикальном взлете и посадке, но и в горизонтальном полете. Соосные воздушные винты предлагалось использовать также в проекте многоцелевого СВВП «Ганне- тон» с двумя ТВД. Для удобства размещения летчика и пассажиров кресла предполагалось выполнить поворачивающимися.



Конструкция

Особенностью конструкции СВВП является вертикальное положение и размещение фюзеляжа при взлете и посадке в кольцевом крыле, самолет снабжен одним ТРД и четырех – опорным шасси, конструкция планера изготовлена фирмой «Норд».

Фюзеляж цельнометаллический небольшого удлинения, имеет круглое сечение в зоне сопряжения с крылом. В носовой части размещена одноместная кабина летчика с выступающим фонарем и боковым остеклением для улучшения обзора. В кабине установлено катапультное кресло CkaSE.120B, которое может отклоняться на 45° при изменении положения фюзеляжа. Кресло обеспечивает катапультирование на режиме висения у земли.

Крыло кольцевое, изготовлено из легких сплавов, имеет каркасную конструкцию, подкрепляющую внешнюю и внутреннюю обшивки, внешний диаметр крыла 3,2 м, внутренний – 2,84 м, хорда крыла 3 м, относительная толщина профиля крыла 12%. Крыло не имеет механизации.

Оперение состоит из четырех крестообразно расположенных в хвостовой части крыла треугольных поверхностей, снабженных аэродинамическими рулями и обеспечивающих управление в горизонтальном полете. Внутри кольцевого крыла внешние поверхности управления сопрягаются с четырьмя профилированными стреловидными поверхностями, соединенными с фюзеляжем.

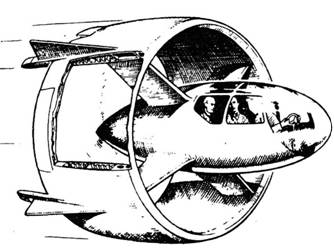

Проект штурмовика «Бруш» фирмы «SNECMA»


Шасси четырехопорное неубирающееся, установлено на крыле в корневых частях поверхностей оперения. Стойки с масляно-воздушными амортизаторами имеют большой ход и снабжены самоориентирующимися колесами со сплошными резиновыми шинами.

Силовая установка состоит из одного ТРД SNECMA «Atar» 101Е со статической тягой 3700 кгс, установленного в фюзеляже. Воздухозаборники боковые, нерегулируемые, сопло снабжено газовыми рулями. Отбираемый от компрессора ТРД сжатый воздух по каналам в профилированных поверхностях внутри крыла направляется в сопла струйной системы управления.

Система управления состоит из аэродинамических рулей для управления в горизонтальном полете и газовых и струйных рулей для управления на вертикальных режимах полета. Система управления прошла испытания на летающем стенде «Атар Волян».

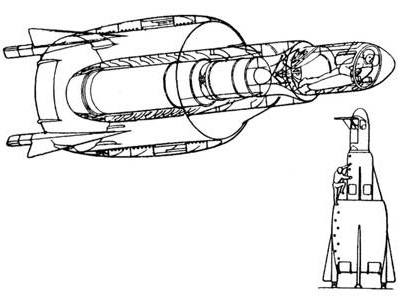

Проект многоцелевого СВВП «Ганнетон» с кольцевым крылом и соосными воздушными винтами

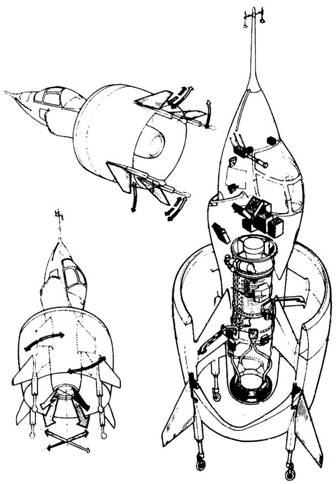

Компоновочная схема самолета С.450

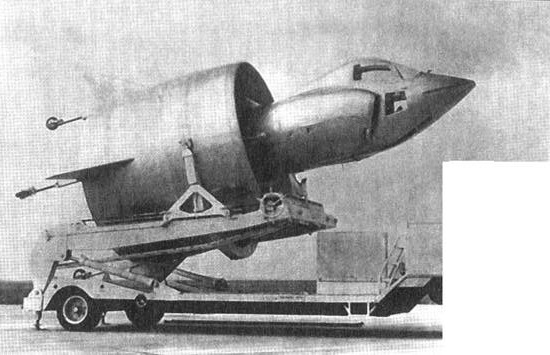

Эксплуатация СВВП должна была обеспечиваться с помощью специальной тележки с наклоняющейся рампой. Для транспортировки СВВП устанавливался на тележке в горизонтальном положении на опорах, для взлета рампа устанавливалась в вертикальном положении.


Характеристика СВВП «Колеоптер» С.450

Размеры:

размах крыла (с оперением) 4,51 м

длина самолета 8,02 м

Двигатель 1 ТРД SNECMA «Атар» 101EV

взлетная тяга 3700 кгс

Массы и нагрузки:

взлетная 3000 кг

топлива 700 кг

Летные данные:

максимальная скорость 800 км/ч

максимальная скороподъемность 130 м/с

практический потолок 1500 м

продолжительность полета 0,45 ч
