• Неисправности сцепления
  • Неисправности коробки передач
  • Неисправности карданной передачи, привода передних колес
  • Неисправности заднего моста
  • Неисправности в узлах трансмиссии

    Неисправности сцепления

    Сцепление пробуксовывает. Недостаточное ускорение автомобиля при росте оборотов двигателя. Потеря мощности при движении на подъеме. Запах гари от перегретого сцепления

    Отсутствие свободного хода педали сцепления с гидравлическим приводом. Проверить и отрегулировать свободный ход педали. Установить зазор 0,1–0,5 мм в главном цилиндре 1 (рис. 21) ограничителем 2 педали сцепления. Он определяется свободным ходом педали на 0,4–2 мм. Установить свободный ход толкателя рабочего цилиндра регулировочной гайкой 3 и контргайкой 4 на 4–5 мм. После регулировок свободный ход педали до начала выключения сцепления должен составлять 25–35 мм.

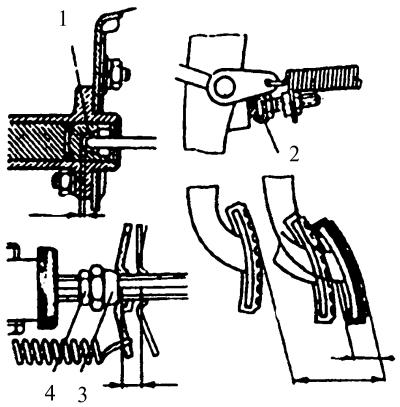

    Рис. 21. Регулировка сцепления с гидроприводом: 1 – главный цилиндр сцепления; 2 – ограничитель педали; 3 – регулировочная гайка; 4 – контргайка.


    У автомобилей с тросовым приводом нарушен ход вилки выключения сцепления и не отрегулирован полный ход педали. Нажать не менее трех раз на педаль сцепления (ход 125–130 мм), до упора в коврик пола. Изменить гайками 1 (рис. 22) положение наконечника оболочки троса 3 в кронштейне 2 его крепления.

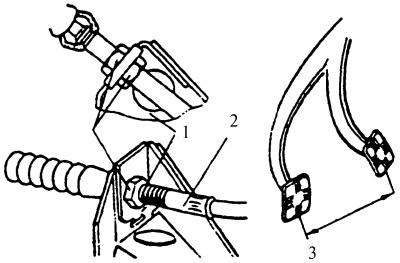

    Рис. 22. Регулировка тросового сцепления ВАЗ-2108, -2109: 1 – регулировочные гайки; 2 – кронштейн; 3 – оболочка троса.


    Увеличенный износ фрикционных накладок. Повышенный ход педали сцепления. Начинают «работать» торцы заклепок, что приводит к пробуксовке сцепления и порче нажимного диска и маховика – на них появляются кольцевые выработки. С момента начала пробуксовки приступить к ремонту – заменить диск сцепления. Перенаклепка накладок на диске, бывшем в употреблении, не имеет смысла, поскольку в длительно работающем диске демпферные пружины теряют упругость. Ослабленная пружина может выскочить, сломаться. При таком дефекте передачи включаются с шумом и треском. Ничтожный ресурс сцепления с перенаклепанными накладками обеспечен.

    Замасливание фрикционных накладок сцепления. Найти и устранить причины замасливания. Обратить внимание на задний сальник коленчатого вала. Моторное масло из двигателя может подтекать через этот сальник.

    Сцепление «ведет» при нажатой педали. Первая передача не включается или включается с трудом при работающем двигателе; передача заднего хода включается со скрежетом

    Недопустимо увеличен свободный ход педали сцепления. Проверить и отрегулировать свободный и полный ход педали сцепления (см. выше главу «Сцепление пробуксовывает...»).

    Наличие воздуха в системе гидропривода. Следы жидкости на главном и рабочем цилиндрах. Заменить изношенные уплотнители в подтекающих цилиндрах. Долить в бачок жидкость. Прокачать систему, удалив воздух из гидропривода.

    Прочие неисправности сцепления

    Поломка вилки включения сцепления. Снять рабочий цилиндр сцепления и защитный чехол. Вытащить из окна картера сломанную вилку и вставить новую. Конец вилки подвести под соединительную пружину муфты, оттянув ее с помощью крючка, и надежно закрепить.

    Внезапный провал педали привода сцепления. Обрыв троса в месте заделки наконечника. Обычно меняют трос на новый запасной, который автовладелец должен возить с собой в багажнике, так как заделать оборванный трос в пути без соответствующих инструментов и приспособлений невозможно.

    Педаль сцепления медленно возвращается в исходное положение. Сцепление включается не полностью и начинает пробуксовывать. В гидравлическом приводе засорено или перекрыто кромкой уплотнителя компенсационное отверстие в главном цилиндре. В тросовом приводе трос застревает в оболочке.

    Проверить состояние главного цилиндра. Промыть и заменить уплотнители. В тросовом приводе установить более сильную пружину на вилку рычага. Извлечь трос из оболочки и смазать графитовой смазкой.

    Дергание автомобиля при включении сцепления. Затрудненное включение низших передач. Свободный ход педали в норме. Загрязнились шлицы первичного вала, и поэтому ступица ведомого диска при перемещении заедает на шлицах. Внимательно осмотреть и тщательно очистить шлицы первичного вала, покрыв их смазкой.

    При нажатой педали сцепления прослушивается гул (шум) выжимного подшипника. Недостаточная его смазка или выработка ресурса. Подшипник заменить, если шум в процессе эксплуатации переходит в скрежет. При замене выжимного подшипника проверить состояние подшипника в торце коленчатого вала, куда входит первичный вал.

    Быстрое изнашивание фрикционных накладок ведомого диска сцепления, если водитель при движении автомобиля не снимает ноги с педали сцепления. Водитель должен пользоваться педалью сцепления только в момент переключения передач.

    Неисправности коробки передач

    Коробка передач – из числа неприхотливых, а ее ресурс даже превышает ресурс двигателя. При правильном стиле езды надежность достаточно высокая. Работает добросовестно и не подводит.

    Нечеткое переключение передач, выбивание передачи, повышенная вибрация и шум при работе

    Во время движения после большого пробега автомобиля (более 150 тыс. км) может появиться шум. Определить источник и причину шума (что далеко не просто). На первый взгляд, можно предположить, что шумит выжимной подшипник сцепления. Но вот появляются еще какие-то непонятные стуки, скрежет, сопровождаемые нечетким и затрудненным включением передач. Одна из передач не фиксируется, и приходится придерживать рычаг переключения рукой.

    Осмотреть коробку передач. Наличие на ней сухого слоя пыли указывает, что масло из коробки передач никуда не выходит, уровень его стабилен. Но откуда берется шум? Может быть, в масле оказалась металлическая стружка?

    Слить из сливного отверстия хотя бы немного масла через марлю в чистую емкость. Так и есть – на марле кусочки поломанных деталей.

    Снять коробку передач (при снятии и установке коробки на место может потребоваться помощник). А затем, сообразуясь с рекомендациями руководств по ремонту, приступить к разборке. Работа эта трудоемкая. Из специальных инструментов желательно иметь универсальный съемник. Ремонтные работы чаще всего заключаются в замене синхронизаторов, шестерен с выработками входных кромок, с изношенными или поломанными другими деталями. Подшипники, как правило, могут быть вполне работоспособными, а вот посадка их в корпус коробки может быть ослаблена. Все, что не подлежит дальнейшему использованию, безнадежно вышло из строя, заменить, собрать заново коробку передач и поставить ее на место.

    Неисправности карданной передачи, привода передних колес

    Вибрация карданной передачи при скорости движения автомобиля около 70 км/ч

    Нарушение балансировки карданного вала. Повышенное биение скользящей вилки с ведомым валом коробки передач. Попытаться устранить вибрацию. Перед разборкой нанести мелом метки взаимного углового положения на вилке и фланце заднего моста. Отсоединить вилку кардана от заднего моста и повернуть ее на 180 ° относительно прежнего положения. Поставить вал на место и надежно его закрепить.

    Вибрация при движении автомобиля. С увеличением скорости частота ее увеличивается. На нейтральной передаче при снижении скорости вибрация продолжается, но частота ее заметно снижается. При сбросе и резком нажатии педали газа слышны щелчки. Проверить соединения подшипников в крестовинах кардана покачиванием карданного вала руками вверх и вниз и поворачиванием одной вилки шарнира относительно другой. Подтянуть ослабевшие болты крепления фланцев карданных шарниров. При наличии люфтов заменить крестовину кардана в сборе. Периодически смазывать подшипники крестовины с имеющимися точками смазки ручным нагнетателем до появления масла из-под всех сальников.

    Стук при трогании с места и разгоне автомобиля

    Ослабление затяжки болтов крепления эластичной муфты, промежуточной опоры. Недостаточная смазка шлицевого соединения. Проверить состояние эластичной муфты – в ней не должно быть трещин или мест отслоения резины от металлических вкладышей. Осмотреть шлицевые соединения со стороны эластичной муфты и смазать их через отверстие, закрываемое пробкой. Подтянуть болты крепления промежуточной опоры к поперечине.

    После установки карданного вала появилось сильное гудение

    Одно из стопорных колец вышло из канавки (рис. 23). «Посадить» стопорное кольцо в канавку при помощи стержня и молотка.

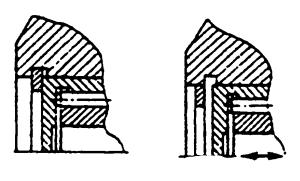

    Рис. 23. Положение стопорного кольца в крестовине кардана: а – правильно установленное стопорное кольцо; б – стопорное кольцо вышло из канавки.

    Неисправности карданной передачи, которые могут не проявляться при движении автомобиля, но выявляются при осмотре

    Поворачивание стаканчика игольчатого подшипника в отверстиях ушек вилки (фланца). Отремонтировать или заменить изношенные детали.

    Течь масла через заглушку скользящей вилки. Затвердела или повреждена рабочая кромка сальника. Даже при незначительной течи масла сальник следует заменить. Износ рабочей кромки и образование цилиндрического пояска более 1 мм не допускаются.

    На переднеприводных автомобилях появление смазки на чехлах привода передних колес и внутренней поверхности передних колес свидетельствует, что резиновый чехол поврежден и имеет трещины. Грязная вода, попадая через трещины на гофрированные чехлы, вымывает смазку, а в шарниры попадает песок. Конструкция шарниров равных угловых скоростей (ШРУСов) на приводе передних колес не допускает восстановления деталей, если износ рабочих поверхностей более 0,1 мм. Систематически проверять состояние чехлов, защищающих ШРУСы от попадания грязной воды. Трансмиссия привода передних колес долговечная и не подводит, если следить за состоянием чехлов. С растрескавшимся чехлом в сырую погоду можно проехать, если обмазать чехол густой смазкой. Замену защитных чехлов с ревизией деталей шарниров проводить на СТО.

    Неисправности заднего моста

    Повышенный шум (гул) со стороны моста при торможении двигателем, при переключении передач. Гул исчезает при движении автомобиля накатом (снятием нагрузки с трансмиссии)

    Ослабление крепления гайки фланца ведущей шестерни заднего моста. Отсоединить от моста карданный вал, пометив положение фланцев мелом. Расшплинтовать гайку ведущей шестерни и дотянуть ее моментом (160–200) Нм, удерживая от вращения фланец редуктора монтажной лопаткой с помощью двух штырей, вставленных в отверстия фланца. Покачиванием фланца вала в осевом и поперечном направлениях выявить люфт и устранить его в случае обнаружения. Отвернуть гайку, снять фланец, сальники, а на автомобилях «Волга» заменить пакет регулировочных шайб более тонкими.

    Шум высокого тона («вой»)

    Неправильно установленный уровень масла. Забит грязью сапун. Установить уровень масла, соответствующий отметке наливного отверстия. Очистить сапун поворотом колпачка на два-три оборота.

    Увод автомобиля в сторону при торможении. На стоянке по масляным пятнам под автомобилем и подтекам по заднему мосту можно определить, в каком узле подтекают сальники: в хвостовике ведущей шестерни или на полуоси со стороны ведущего колеса.

    Затвердела и имеет трещины рабочая кромка сальников хвостовика ведущей шестерни. Извлечь прочным крючком старые (наружный и внутренний) два сальника на автомобилях «Волга» или один на «Жигулях». Равномерно без перекосов с использованием оправки запрессовать новые сальники.

    Сальник полуоси пропускает масло в колесный барабан и на тормозные колодки. Приостановить эксплуатацию автомобиля. Изношенный сальник заменить.

    Специфический шум, возникающий на короткое время со стороны колес, или постоянный шум в такт вращению колеса

    Чрезмерный износ или выкрашивание на рабочих поверхностях подшипника полуоси. Заменить полуось запасной. Замену подшипника, да и сальника целесообразно производить на СТО, так как необходимы специальный инструмент и оснастка.

    Повышенный шум при работе заднего моста. Стук при трогании с места

    Продолжать движение со стуками аварийного характера можно лишь с величайшей осторожностью и только до места стоянки или гаража, если он недалеко. При всех вышеперечисленных случаях повышенного шума, стука, исходящих от заднего моста, снять с автомобиля задний мост и отремонтировать его с возможной заменой зубчатой пары, шестерен дифференциала и подшипников. Однако самому автомобилисту, без помощи квалифицированного специалиста, заменить и отремонтировать задний мост может оказаться не под силу.
