Х-27ПС


Неудовлетворенность заказчика и необходимость вооружения ФА эффективной, надежной и эксплуатационно пригодной ПАУР привели к началу разработки в 1972 году такого изделия ОКБ «Звезда». Работу возглавил И.И. Картуков. Требованиями оговаривалась возможность поражения РАС из-за рубежей зоны поражения ЗРК при прорыве ПВО, после подавления и дезорганизации которой можно было эффективно и с минимальными потерями наносить удар Х-23, Х-25 и обычными средствами.

Новую ракету проектировали на базе Х-25 с максимальным использованием ее узлов. Однако ограничиться лишь оборудованием ракеты новой пассивной ГСН не удалось - требования по дальности пуска с безопасных рубежей (а с учетом зоны поражения ЗРК «Хок», она должна была составлять 40 км) повлекли необходимость нового двигателя, систем энергообеспечения и управления. Наведение ракеты на излучающую цель осуществляла одна из сменных пеленгационных ГСН в сочетании с системой управления СУР-73, применяющихся в соответствии с типом предполагаемой РАС-цели и «литеры» ее частот. Высокочувствительные ГСН были созданы НПО «Автоматика». Головка ПРГС-1ВП(А-077) предназначена для наведения на цели с непрерывным излучением диапазона А и обладает углом захвата 60 - 100°, позволяя пеленговать станции не только по основному лучу, но и по его боковым лепесткам диаграммы направленности. Она обеспечивает обнаружение и наведение на одну из трех РАС на одной позиции, отличающихся по рабочим частотам; переключение наведения в полете при выключении РАС целеуказания на другую станцию на той же позиции; повторный захват при пропадании сигнала или смене несущей частоты; приоритетный захват РАС подсвета как наиболее опасной; возможность перенацеливания и пуска подругой РАС. Сменная головка ПРГС-2ВП (Л-015) служит для атаки целей с импульсным излучением диапазона А' и позволяет также селектировать сигналы, выделяя их среди помех, и кратковременно запоминать положение РАС при ее выключении, продолжая следить в этой зоне.

Двухрежимный «пороховик» ПРД-276 с топливным зарядом 81 кг имел стартовую тягу 2000 кГс и время работы до 11,5 с. Воздушный баллон увеличенной энергоемкости обеспечил питание рулевых машинок на 90 с управляемого полета. Соответственно возросла и емкость аккумуляторной ампульной батареи.

Автопилот СУР-73 для скрытности маршевого полета ведет ракету на малой высоте, перед целью она выполняет «горку с последующим пикированием под утлом 27 - 30° (при этом фугасный удар БЧ оказывается наиболее эффективным). Увеличение габаритов и веса потребовало установки дестабилизаторов в плоскости рулей. Смещая вперед аэродинамический фокус ракеты, дестабилизаторы снижают запас ее устойчивости и делают работу рулей более эффективной.

Большой вес ПРГСН пришлось компенсировать облегчением БЧ до 90 кг и устранением дополнительной БЧ. Для сохранения поражающего действия заряд БЧ типа Ф-27 насыщен металлическими включениями - стальным крошевом. Боевая эффективность обеспечена установкой контактного взрывателя, подрывающего БЧ при попадании в цель (антенные системы РАС уязвимы к фугасному удару, в отличие от защищенных целей других ракет, требующих поражения кумулятивной струей или пробивным действием).




Массогабаритный макет Х-27ПС


Государственные испытания ракета, получившая обозначение Х-27ПС (изделие 72), проходила в 1975 - 1976 годах на МиГ-27. После доработок ракета успешно прошла повторные испытания в июне 1977 года и в сентябре 1980 года была принята на вооружение МиГ-27 и Су-17МЗ/М4. Самолеты могут нести и выполнять пуск двух Х-27ПС одной литеры. Подготовка аппаратуры ракет к пуску и ввод в автопилот информации о цели (углы пеленга и тангажа), необходимые для формирования программы набора высоты перед РАС и разворота ракеты на объект, выполняют станции Л-086 «Вьюга» (подвесная «Вьюга-17» на Су-17МЗ/М4 в исполнении «изделие 086» или МиГ-27 - «изделие 66»).

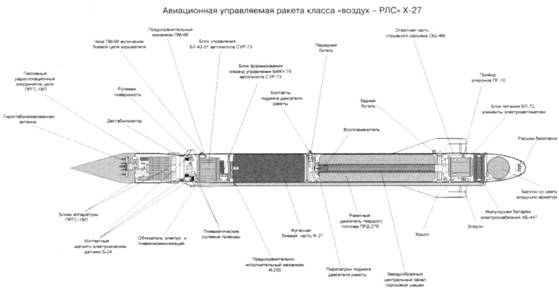

Х-27ПС с ПРГС-2ВП
