Малый ракетный корабль пр. 12347 – 1(1)

Водоизмещение, т:

– стандартное 640

– полное 730

Главные размерения, м:

– длина наибольшая (по КВЛ) 59,3 (54)

– ширина наибольшая (по КВЛ) 11,8 (8,96)

– осадка по корпусу 3,08

Главная энергетическая установка:

– дизельная

– количество х тип ДД (суммарная мощность, л. с.) 3 х М-507 (30 000)

– количество х тип движителей 3 х ВФШ

– количество х тип (мощность источников тока, кВт) ЭЭС 2 х ДГ (по 500)+ 1 х ДГ (100)

Скорость хода, уз:

– наибольшая 34

– экономическая 12

Дальность плавания, мили:

– ходом 12 уз 4 000

– ходом 18 уз 2 100

– ходом 34 уз 415

Автономность по запасам провизии, сут 10

Экипаж (в т. ч. офицеров), чел 65 (10)

Вооружение:

Комплекс противокорабельных ракет:

– наименование «Оникс»

– количество ПУ х направляющих (тип ПУ) 2 х 6 (ТПК)

– боезапас 12 ПКР

Зенитный ракетный комплекс:

– наименование «Оса-МА»

– количество ПУ х направляющих (тип ПУ) 1 X 2 (палубная поворотная ЗИФ-122)

– боезапас 20 ЗУР 9МЗЗ

– СУ 4К-33

Артиллерийский комплекс:

– количество АУ х стволов (тип АУ) 1 х 1-76/59 (АК-176)

– боезапас 316 выстрелов

– количество АУ х стволов (тип АУ) 1 х 1-30-мм (АК-630М)

– боезапас 3 000 выстрелов

– СУАО «Вымпел» (МР-123/176)

Радиоэлектронное:

– РЛК обнаружения НЦ и целеуказания «Титанит»

– РЛС навигационная «Дон-2»

– система предупреждения о лазерном излучении «Спектр-Ф» (11*)

– комплекс средств РЭБ «Вымпел-Р2»

– количество ПУ х направляющих (тип ПУ) СППП 2 х 16-82-мм (ПК-16)

( 11* ) Вместо шести штатных датчиков на МРК пр. 12347 система «Спектр-Ф» имеет только четыре датчика.

МРК Накат построен по пр. 12347 специально для испытаний ПКРК «Оникс». По конструкции полностью повторяет МРК пр. 12341, но вместо ТПК для ПКРК «Малахит» имеет ТПК ПКРК «Оникс» и соответствующую систему управления огнем.

По состоянию на декабрь 2001 г. в составе флота находился один МРК пр. 12437.

Накат (зав. № 76). Приморский ССЗ (г. Ленинград): 04.11.1982 г.; 16.04.1987 г.; 30.09.1987 г.

Входит в состав СФ.

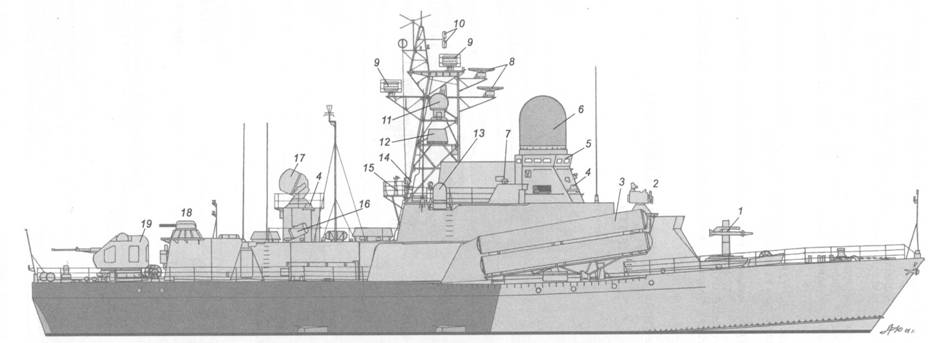

Схема внешнего вида малого ракетного корабля пр. 12347\

1 – ПУ ЗРК «Оса-МА»; 2 – АП СУ ЗРК «Оса-МА»; 3 – ПУ СМ-403 ПКРК «Оникс»; 4 – датчики предупреждения о лазерном излучении системы «Спектр-Ф»; 5 – ходовая рубка; 6 – основной (комплексный) АП (ДО-1) РЛК «Титанит»; 7 – ходовой мостик; 8 – АП РЛС «Печора»; 9 – АП станции «Нихром» (системы опознавания); 10 – АП ДО-4 и ДО-5 РЛК «Титанит»; 11 – АП канала приема целеуказания (УСБД) РЛК «Монолит» (был установлен на этом корабле вместо АП ДО-2 РЛК «Титанит»); 12 – АП станции РТР комплекса средств РЭБ «Вымпел-Р2»; 13 – АП станции постановки активных помех комплекса средств РЭБ «Вымпел-Р2»; 14 – сигнальный мостик; 15 – визирная колонка СУАО «Вымпел»; 16 – ПУ ПК-16 НУРС СППП; 17 – АП РЛС СУАО «Вымпел»; 18 – 30-мм АУ АК-630М; 19 – 76-мм АУ АК-176.
