ПРОТИВОРАДИОЛ0КАЦИОННЫЕ РАКЕТЫ

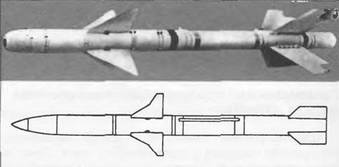

Американская противорадиолокационная ракета «Шрайк»


Широкое распространение зенитных VP привело к необходимости создания средств борьбы с ними. Одним из таких эффективных средств стали ракеты с пассивной радиолокационной ГСН, наводящиеся на излучения РЛС зенитных комплексов

Первая такая ракета «Шрайк» AGM-45A поступила в 1964 г. на вооружение ВВС и ВМФ США Ракета была выполнена по аэродинамической схеме «поворотное крыло». Полная длина ракеты 3,05 м. Диаметр корпуса 203 мм Размах крыла 914 мм Стартовый вес ракеты 177 кг Максимальная скорость до 1000 м/с. Дальность стрельбы 50 км.

Пассивная радиолокационная ГСН моноимпульсная, В ней не предусмотрена перестройка частоты при нахождении ракеты на самолете-носителе в процессе полета, и поэтому ракета может применяться только против цели работающей в определенном диапазоне частот. Возможность атаки разнообразных целей обеспечивается установкой на ракете «Шрайк» ГСН с различным рабочим диапазоном. Для этой ракеты создано 13 вариантов ГСН, которые в совокупности способны перекрывать рабочие диапазоны частот современных РЛС, используемых в зенитной артиллерии и зенитных ракетных комплексах.

На ракете могут устанавливаться взаимозаменяемые боевые части трех типов (две осколочно-фугасные и одна сигнальная), имеющие одинаковые габариты и вес 66 кг. При подрыве осколочно-фугасных боевых частей образуется около 20 тыс осколков кубической формы» обеспечивающих угол разлета около 40°. Радиус поражения боевой части составляет около 15 м. Сигнальная боевая часть может снаряжаться белым фосфором. В момент ее срабатывания образуется белое облако, являющееся ориентиром для проведения бомбометания другими самолетами. Подрыв боевых частей производится неконтактным взрывателем над целью.

Опыт боевого применения ПРЛР «Шрайк» в локальных войнах показал их относительно низкую эффективность. Наиболее существенным недостатком считается использование предварительно настроенной ГСН, что не дает возможности применять ракету по незапланированной цели. Кроме того, недостатком ракеты «Шрайк» является невозможность ее наведения на РЛС, если она прекратила работу.

Тем не менее ПРЛР «Шрайк» нашла широкое применение в ВВС и ВМФ США, которым было поставлено свыше 24 тыс. ракет. Ракетами «Шрайк» оснащались самолеты почти всех типов.


Противорадиолокационная ракета «Стандарт-ARM» AGM-78


Противорадиолокационная ракета HARM AGM-88


С 1970 г. ракеты «Шрайк» поставлялись в Израиль, который активно их использовал в войне 1973 г. и последующих бомбардировках Ливана.

В настоящее время ракеты «Шрайк» складированы в ВВС США, но находятся на вооружении других стран
