Английская противокорабельная ракета «Си Скьюа»


В 1981 г. на вооружение английских морских палубных вертолетов «Линкс» была принята противокорабельная ракета «Си Скьюа». Таким образом англичане решили существенно увеличить огневую мощь своих кораблей – от вертолетоносцев до фрегатов.

Ракета «Си Скьюа» выполнена по аэродинамической схеме «поворотное крыло» Ее аэродинамика рассчитана на полет при небольших сверхзвуковых и высоких дозвуковых скоростях. Корпус состоит из двух отсеков различного диаметра, соединенных переходным конусом, На переднем отсеке установлены крестообразные носовые рули треугольной формы. В хвостовой части расположен неподвижный крестообразный стабилизатор. Полная длина ракеты 2,85 м. Диаметр корпуса 220 мм (по другим источникам – 270 мм). Размах крыла 0,6 м.

Силовая установка состоит из маршевого и стартового твердотопливных двигателей, запускаемых одновременно через несколько секунд после сброса ракеты.

По одним источникам, ракета не может достичь скорости звука и ее максимальная скорость 0,8-0.95М, по другим – достигает 330 м/с. Дальность стрельбы ракеты от 3 до 15 км (по другим источникам – до 20 км).

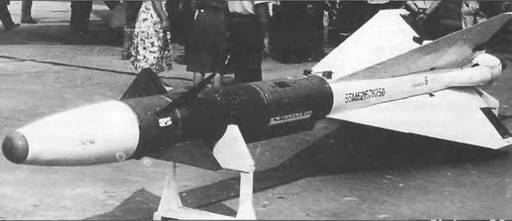

Ракета Р-40Т


Противорадиолокационная головка самонаведения ракеты действует в комплексе с вертолетной РЛС «Сиспрэй» (диапазон частот 8-10 ГГц), которая имеет большую мощность излучения и частотное сканирование. Высокая разрешающая способность РЛС обеспечивается схемой уменьшения флуктуации отраженного сигнала при подсвете надводной цели Это создает условия для поражения малоразмерных надводных целей в любых метеоусловиях, даже при наличии интенсивных активных помех и помех от морской поверхности.

После обнаружения цели РЛС переключается на режим сопровождения и подсветки.

Пуск ракет выполняется одиночно или залпом Перед пуском летчик может ввести в бортовую аппаратуру одну из возможных высот полета (в зависимости от состояния моря). Раскрутка гироскопов, включение термобатарей и настройка головки самонаведения осуществляются в течение двух секунд между нажатием кнопки пуска и сходом ракеты с пусковой установки. Высота полета контролируется радиовысотомером.

После пуска ракета снижается до предельно малой высоты 2-5 м и переходит на маршевый участок полета. Головка самонаведения захватывает отраженные от цели сигналы РЛС подсвета и производит самонаведение

На случаи, если головка самонаведения не захватит цель на маршевом участке полета предусмотрен маневр по тангажу на конечном участке траектории В ходе маневра который запрограммирован или выполняется по команде, высота полета увеличивается, что обеспечивает лучшие условия для захвата отраженных от цели сигналов , и начинается самонаведение на объект удара.

При попадании в борт атакуемого корабля срабатывает контактный взрыватель замедленного действия. Для разрушения палубных надстроек служит взрыватель неконтактного типа, действующий по команде радиовысотомера

Первое боевое применение ракет «Си Скьюа» произошло 25 апреля 1982 г в ходе Фолклендской войны. На остров Южная Георгия, где размещался небольшой аргентинский гарнизон, прибыла подводная лодка «Санта- Фе» (тип «Балао», построена в 1944 г в США) с грузом боеприпасов и продовольствия В момент разгрузки лодки со стороны острова из-за холмов внезапно показались 2 английских вертолета «Линкс». Вертолеты выпустили 2 ракеты «Си Скьюа», которые попали в носовую часть лодки Аргентинцы немедленно бросили лодку, тем не менее она не затонула. Лишь последующая атака английских вертолетов (торпедой и глубинными бомбами) привела к затоплению лодки.
