Ракета малой дальности Р-73

Проектирование ракеты малой дальности Р-73 для ближнего маневренного боя вело ГосМКБ «Вымпел». Первоначально предполагалось сделать Р-73 бескрылой с чисто газодинамическим управлением. Но исследования показали, что бескрылая компоновка с газодинамическим управлением имеет ряд существенных недостатков: малую производную нарастания маневренной перегрузки по углу атаки, ухудшается быстродействие при уменьшении тяги двигателя и т. д. Кроме того, на разработчиков оказало известное влияние прекращение работ по американскому аналогу – ракете «Эджайл», созданной по бескрылой схеме с газодинамическим управлением.

Интересно, что ГосМКБ «Вымпел» проектировало параллельно 2 ракеты малой дальности: Р-14 с всеракур- сной инфракрасной головкой самонаведения и Р-73 с инфракрасной головкой самонаведения ограниченной ракурсности. Ракету Р-14 делали на базе Р-13М. Но Киевский завод «Арсенал» предложил выполнить для Р-73 инфракрасную головку самонаведения «Маяк», способную принимать целеуказания в пределах углов пеленга ±60°. Арсенальская головка сблизила характеристики Р-73 и Р-14, и работы над последней были прекращены.

В конце концов, в ГосМКБ «Вымпел» создали ракету Р-73 с комбинированным аэрогазодинамическим управлением, сочетающую достоинства ракет с аэродинамическим и с чисто газодинамическим управлением. Это управляемость на пассивном участке полета с требуемыми тактико-техническими характеристиками, а также управляемость и стабилизация при полете на больших углах атаки при работающем двигателе ракеты.

Ракета Р-73 значительно превосходит по своим характеристикам другие существующие ракеты подобного типа за счет:

1) отсутствия ограничений на режимы полета и интенсивности маневра носителя;

2) обеспечения возможности стрельбы на встречных и пересекающихся курсах;

3) простоты и быстродействия прицеливания и захвата цели во всем диапазоне углов целеуказания, в том числе случайно обнаруженной цели на проходе под большими ракурсами на малой дальности;

4) больших маневренных возможностей при угловых скоростях линии визирования цели до 60 град/с и угловых ошибках стрельбы до 60°;

5) абсолютной автономности ракеты после пуска, обеспечивающей полноту свободы маневра носителя для выхода из атаки;

6) наличия гарантированных всеракурсных зон возможных пусков по интенсивно маневрирующим целям;

7) высокой помехозащищенности систем наведения и подрыва от естественных и организованных помех.

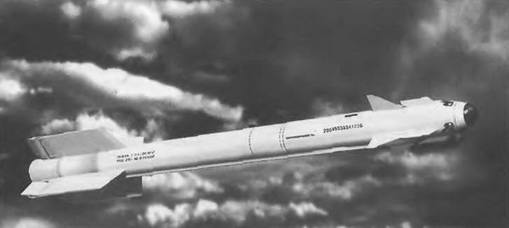

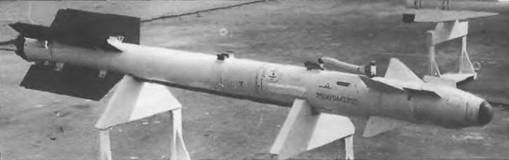

Ракета Р-73

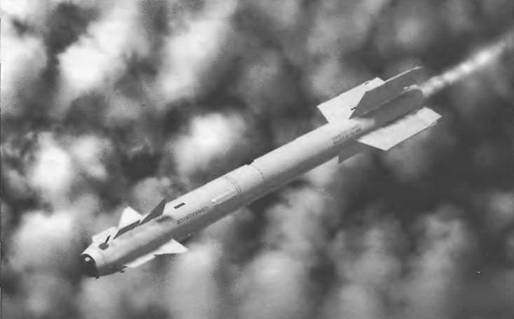

Ракета Р-73Э

При разработке ракеты Р-73 были использованы новые технические решения В ракете, выполненной по аэродинамической схеме «утка» с традиционным крестообразным расположением аэродинамических поверхностей на сопловой части двигателя, установлен блок газодинамического управления интерцепторного типа, создающий боковую силу за счет отклонения газовой струи двигателя При работающем двигателе управление и стабилизация ракеты по тангажу и курсу осуществляется совместно соединенными попарно для каждого канала четырьмя аэродинамическими рулями и четырьмя газодинамическими интер- цепторами После окончания работы двигателя управление и стабилизация осуществляются только аэродинамическими рулями. Стабилизация ракеты по крену осуществляется с помощью четырех механически связанных между собой элеронов.

Ракета оснащена малогабаритной пассивной инфракрасной головкой самонаведения повышенной чувствительности и помехозащищенности с глубоким охлаждением фотоприемника» которая захватывает цель в подвеске под носителем. Эта головка отрабатывает углы целеуказания до 45°, имеет углы прокачки координатора до 75° и угловую скорость слежения за целью до 60 град/с

Для повышения вероятности поражения целей на пересекающихся курсах в головке самонаведения производится смещение точки наведения с сопла на фюзеляж цели.

Основной материал конструкции ракеты – алюминиевые сплавы, корпус двигателя – стальной.

Для подвески под носителями и пуска ракет используется рельсовое пусковое устройство П-72 с последовательным выходом трех бугелей из направляющих Узлы подвески к самолету – ушкового типа. Размещенная в этом устройстве аппаратура обеспечивает возможность применения ракеты с любого современного самолета без его существенной доработки.

Целеуказания головка самонаведения может получать от любых источников информации: радиолокационного или оптоэлектронного прицельного комплекса, нашлемной системы пилота и др., что позволяет проводить дальнейшую модернизацию по повышению дальности, помехозащищенности и эффективности. Ракета Р-73 и ее модификация Р-73Э были приняты на вооружение в середине 1980-х гг.

Примечание: Буква «Т» в индексе ракеты означает «тепловая», а буква «Э» – «энерговооруженная», а не «экспортная», как полагают некоторые авторы. Ракеты, имеющие в индексах букву «Э», оснащены более мощным твердотопливным двигателем большего диаметра, чем основная часть фюзеляжа

Данные ракеты Р-73Э: стартовый вес 105 кг. Длина ракеты 2,9 м. Диаметр корпуса 170 мм, размах крыла 510 мм. Боевая часть стержневая. Вес ее 8 кг.

Ракета Р-73Э может поражать цели, летящие на высоте от 20 м до 20 км с перегрузкой до 12 д. Дальность пуска ракеты: максимальная с передней полусферы – 30 км, минимальная с задней полусферы – 300 м.

Ракетами Р-73 и Р-73Э могут оснащаться самолеты МиГ-21, МиГ-23МЛ, МиГ-29, МиГ-29М, МиГ-29К, Су-27, Су-27К и Су-25Т.

На базе Р-73Э ГосМКБ «Вымпел» создало новую модифицированную ракету К-74МЭ, отличающуюся улучшенной маневренностью и большей дальностью стрельбы с передней полусферы (до 40 км). Остальные тактико- технические характеристики близки к Р-73Э.
