Ракета большой дальности Р-33


В начале 1970-х гг. в ГосМКБ «Вымпел» приступили к проектированию ракеты большой дальности Р-33. Это был советский ответ на разработанный в США истребитель F-14A с ракетой AIM-54A «Феникс». Ракета Р-33 вместе с истребителем МиГ-31 должна была составить многоканальный комплекс дальнего перехвата «Заслон».

Аэродинамическая схема ракеты нормальная Верхняя пара рулей переламывается «наружу» при подвеске на самолет-носитель.

Ракета Р-33 имеет инер- циальное управление и полуактивное радиолокационное самонаведение на конечном участке полета. На истребителе МиГ-31 установлена бортовая РЛС с фазированной антенной решеткой, способная одновременно наводить 4 ракеты на 4 цели, летящие на разных высотах. Вся система управления комплекса разработана НПО «Фазотрон» под руководством главного конструктора В.К. Гришина.

В 1980 г. ракета Р-33 (на МиГ-31) была принята на вооружение.

Позже была создана модификация Р-ЗЗЭ (возможно, она имеет и другое обозначение – Р-37).

Ракета Р-ЗЗЭ обеспечивает поражение целей, летящих на высотах от 25-50 м над различной поверхностью до 26-28 км при числе М=3,5 с превышением или принижением относительно носителя до 10 км. Возможно поражение одновременно до четырех целей на разных высо- тах и интервалах. На выставке «МАКС-95» была указана дальность 120 км, а по зарубежным данным она составляет 160 км.

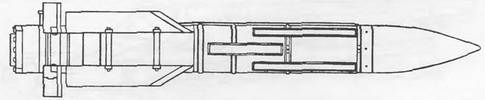

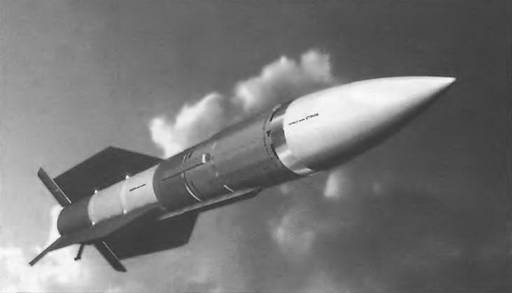

Ракета Р-33Э


Тактико-технические данные ракеты Р-33Э

Длина, мм 4150

Диаметр корпуса, мм 380

Размах крыла, мм 900

Размах рулей, мм 1180

Вес стартовый, кг 490

Вес боевой части, кг 47

Тип боевой части осколочно-фугасная

Дальность пуска максимальная, км 120

Высота поражаемых целей

максимальная, км от 0,05 до 28
