БОМБОВОЕ ВООРУЖЕНИЕ


СОВЕТСКОЕ И РОССИЙСКОЕ БОМБОВОЕ ВООРУЖЕНИЕ


Фугасные авиабомбы


Основные типы отечественных фугасных авиабомб были разработаны в НИО-67(*) в начале 1930-х гг. В 1931-1932 гг. были спроектированы фугасные авиабомбы калибра 50, 100, 250, 500 и 1000 кг. В 1934 г. была принята на вооружение ВВС разработанная в НИО-67 фугасная авиабомба ФАБ-2000.

Фугасные авиабомбы ФАБ-50 и ФАБ-70 представляли собой 152-мм и 203-мм фугасные снаряды от устаревших орудий с приваренными стабилизаторами.

Перед войной в целях экономии дефицитного металла по предложению профессора Н.И. Гальперина в руководимом им КБ N° 35 НКБ разработали серию фугасных авиабомб в корпусах из тонкостенного железобетона (ФАБ-100НГ, ФАБ-250НГ, ФАБ-500НГ и ФАБ-1000НГ). Испытания этих изделий удачно завершились в июне 1941 г. Еще до начала войны фугасные авиабомбы в железобетонных корпусах приняли на вооружение ВВС. В первь е годы войны также железобетонные корпуса изготовляли на Павшинском заводе под Москвой.

В ходе войны было развернуто массовое производство фугасных бомб упрощенной конструкции, созданных в 1942-1943 гг. в ГСКБ-47.

В основу новых конструкций была положена отливка корпусов из сталистого чугуна На станках нарезали резьбу только под взрыватель, а в остальных резьбовых соединениях применяли резьбу Эдиссона, получаемую в процессе отливки корпусов. Стабилизаторы делали разъем- нь ми.

Одновременно с целью сокращения объемов механической обработки пересмотрели также и чертежи сварных вариантов корпусов фугасных авиабомб

Фугасным авиабомбам упрощенной конструкции и технологии изготовления присвоили индекс М-43. В течение года было создано 9 новых конструкций ФАБ-50 М-43, ФАБ-100 М-43, ФАБ- 250 М-43, ФАБ-500 М-43, ФАБ-2000 М-43, ФАБ-50сч (серого чугуна), ФАБ-100сч, ФАБ-250сч и ФАБ-1000сл (стального литья).

К концу войны были приняты на вооружение мощные осколочно-фугасные авиабомбы ОФАБ-100 Эту бомбу снаряжали 26 кг амматола 50/50 и тротиловой пробкой весом 4,7 кг.

При бомбометании с высоты 2000 м и взрыве бомбы ОФАБ-100 в обыкновенном грунте образовывалась воронка диаметром 4,8 м, глубиной 1,7 м и объемом 10 м3 . Осколки при разрыве ОФАБ-100 обеспечивали сплошное поражение открытой живой силы в радиусе 50 м, пробивали броню толщиной 40 мм на расстоянии 3 м, 30 мм – на расстоянии 10ми15мм – в15мот места взрыва.

В годы войны фугасные бомбы снаряжали путем заливки в корпус одного из следующих взрывчатых веществ чистого тротила, французской смеси (80% пикриновой кислоты + 20% динитронафталина), амматола 50/50, сплава ТСА (50% тротила + 38% аммонийной селитры + 10% алюминиевой пудры) и сплава ТГА-12 (50% тротила + 40% гексогена + 10% алюминиевои пудры) Большое количество фугасных авиабомб снаряжали ам- матолом 80/20 путем шнекования на горизонтальных шнек-аппаратах.

В 1941 г на вооружение ВВС была принята (для военного времени) фугасная авиабомба ФАБ-100 КД, разработанная С.Г. Добрышем (НИИ-6) Эта бомба снаряжалась жидкой взрывчатой смесью КД состоящей из азотной кислоты, дихлорэтана и олеума (соотношение 60 : 40 : 30). По взрывчатым характеристикам эта смесь равноценна тротилу. Фугасный эффект ФАБ-100 КД был такой же, как и ФАБ-100 снаряженной тротилом.

* НИО-67 – научно-исследовательский отдел завода № 76; создан в 1930 г.

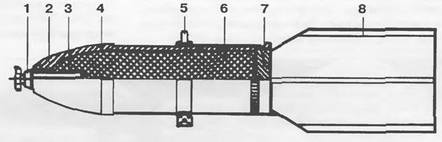

Фугасная бомба: 1 – взрыватель; 2 – переходная втулка; 3 -детонаторная шашка; 4 – корпус; 5 – бугель; 6 – врывчатое вещество; 7 – дно; в – стабилизатор



Осколочная бомба: 1 – взрыватель; 2 – головка; 3 -дополнительный детонатор;

4 – гильза; 5 – заряд; 6 -корпус; 7 – стабилизатор

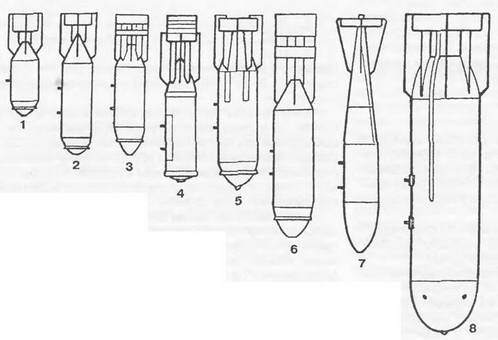

Фугасные авиабомбы

1 – ФАБ-100 2, 3 – ФАБ-250 4 – ОФАБ-250 5, 6, 7 – ФАБ-500 8 – ФАБ-5000

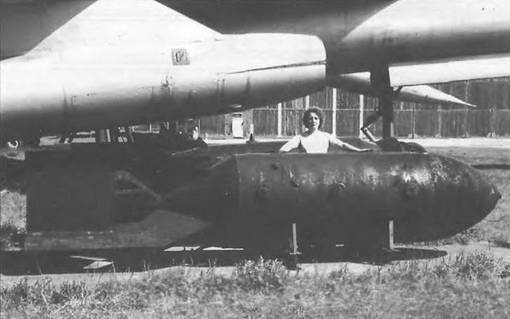

Девятитонная фугасная авиабомба


Технология снаряжения ФАБ-100 КД была предельно проста (поочередная заливка компонентов в корпус авиабомбы), поэтому для организации производства требовалось не более одного-двух месяцев.

С начала 1942 г ВВС начали применять ФАБ-100 КД В то время это было очень важно, так как снаряжательные заводы были эвакуированы, а тротила и других взрывчатых веществ для снаряжения авиабомб не хватало. Производство ФАБ-100 КД прекратили в 1944 г. в связи с тем, что был полностью израсходован мобилизационный запас цельнокованных корпусов. Попытки применить сварные корпуса оказались безуспешными: заполненные смесью КД, они протекали по сварным швам.

В начале войны, когда немецкие войска подошли к Москве, были предприняты попытки применить на Западном фронте оксиликвитные бомбы, разработанные в НИИ-6 Для этой цели были использованы железобетонные корпуса ФАБ-100 НГ и ФАБ-250 НГ Их набивали смесью мха (сфагнума) и древесного угля, отличающейся высокой поглотительной способностью Жидким кислород, доставляемый из Москвы, заливали в бомбы на прифронтовых аэродромах Снаряженные таким образом авиабомбы сохраняли взрывчатые свойства на уровне бомб, снаряженных тротилом и амматолом 50/50, в течение 3-4 ч для ФАБ-100 и ФАБ-250.

Было снаряжено и сброшено на аэродромы, танковые колонны, мосты и другие объекты противника около 500 оксиликвитных авиабомб, главным образом калибра 100 кг. Их прекратили применять, когда немецкие войска были отброшены от столицы и доставка жидкого кислорода на прифронтовые аэродромы стала невозможной.

Суммарная доля фугасных авиабомб ФАБ-500, ФАБ-100 и ФАБ-250 в годы войны составляла от 97 до 99,6%. Номенклатура фугасных авиабомб изменялась в сторону преобладания более крупных калибров Удельный вес ФАБ-250 с каждым годом увеличивался, к концу войны их доля по сравнению с 1941 г. увеличилась в шесть раз и достигла 17 2%. Доля ФАБ-500 значительно уменьшилась, а производство ФАБ-100 все годы войны держалось на уровне 50- 70% общего количества выпускаемых фугасных авиабомб.

В послевоенное время было принято на вооружение несколько типов фугасных авиационных бомб калибра 100, 250, 500, 1500, 3000, 5000 и 9000 кг.

Фугасные бомбы больших калибров, принятые на вооружение в конце 1940-х – начале 1950-х гг., в основном предназначались для действия по крупным морским кораблям. Лишь ФАБ-1500 считались приемлемыми для ударов по промышленным объектам, плотинам и подземным сооружениям.

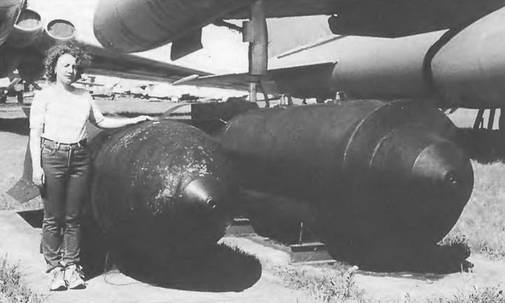

Девятитонная фугасная (слева) и бронебойная авиабомбы


Обычная бомба ФАБ-1500 имела стенки толщиной 18 мм и содержала 675 кг взрывчатого вещества. Кроме того, на вооружении состояла толстостенная бомба ФАБ-1500- 2600ТС. Несмотря на название (калибр), ее действительный вес составлял 2,5 т. Боевая часть литая, с толщиной стенок около 100 мм.

ФАБ-3000М-46 и ФАБ- 3000М-54 содержали по 1400 и 1387 кг тротила, а ФАБ- 9000М-54 – 4297 кг тротила.

Тяжелые фугасные бомбы довольно интенсивно применялись в афганской войне. Так, только за три месяца 1988 г. бомбардировщики Ту-16 сбросили 289 бомб ФАБ-9000М-54. Тем не менее реальный эффект применения тяжелых фугасных авиабомб был невелик.

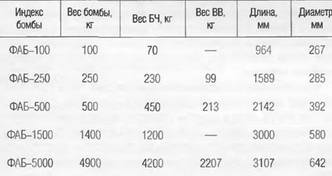

Таблица 13 Данные фугасных бомб свободного падения 1940-1950-х гг.

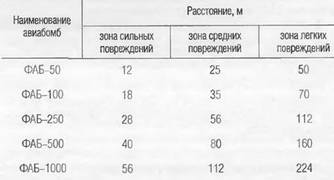

Таблица 14 Радиусы зон повреждений

Девятитонная фугасная (справа) и бронебойная авиабомбы


Радиус летального поражения ударной волной ФАБ-3000 не превышал 39 м, а для ФАБ-9000 соответственно 57 м. Выводящие из строя контузии с кровотечением из носа и ушей противник получал, соответственно, в радиусе до 158 и 225 м. Более успешно показали себя при действии в горах толстостенные ФАБ-1500-2600ТС.

Примечание Под зоной сильных повреждений следует понимать повреждения кирпичной кладки, под зоной средних повреждений – повреждения деревянных стен и частей зданий, под зоной легких повреждений – разбитие стекол, смещение черепиц и т д

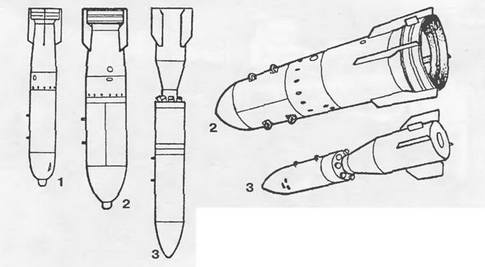

Бетонобойные бомбы

1 – БеТАБ-250 2 – БеТАБ-500 3 – БеТАБ-500ШП (активно-реактивная)

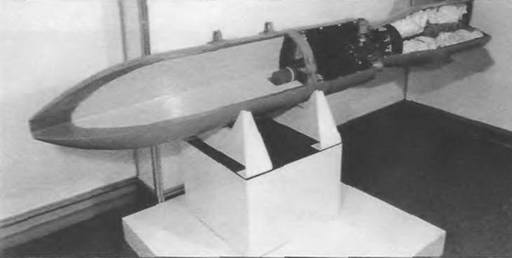

Бетонобойная бомба БеТАБ-500ШП
