БОМБОВОЕ ВООРУЖЕНИЕ ИНОСТРАННЫХ ГОСУДАРСТВ


Американская планирующая бомба «Уоллай»


В 1960-80-х гг. на вооружении американских ВВС состояла управляемая планирующая бомба «Уоллай». Она предназначалась для поражения наземных и надводных целей.

Имела цилиндрический корпус длиной 3,94 м и диаметром 0,38 м. Вес бомбы – до 500 кг. На корпусе бомбы расположено крестообразное крыло большой стреловидности с консолями треугольной формы в плане со срезанными концами. Поверхности управления, снабженные балансирами, находились в задней части крыла.

В хвостовой части бомбы был помещен генератор, обеспечивающий энергией электрическую и гидравлическую системы наведения и управления. Генератор приводился в действие ветрянкой, вращающейся в набегающем потоке воздуха во время полета бомбы. Дальность полета бомбы зависела от высоты и скорости ее сбрасывания и могла быть от 5 до 10 км.

Бомба снабжалась телевизионной системой наведения. В ее головной части располагалась гиростабилизи- рованная головка самонаведения, представлявшая собой телевизионную камеру, с помощью которой лросматривалась местность, находящаяся впереди бомбы. Изображение местности передавалось на самолет-носитель и воспроизводилось на экране. При атаке летчик направлял самолет на цель. Как только на экране появлялось изображение цели, он «запирал» на нее головку самонаведения, а затем сбрасывал бомбу. После сбрасывания с самолета-носителя бомба становилась полностью автономной. Головка самонаведения вырабатывала сигналы ошибок, в соответствии с которыми корректировался планирующий полет бомбы по направлению к цели.

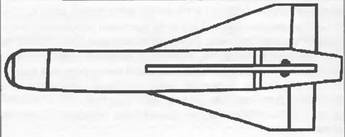

Планирующая бомба «Уоллай»
