Ми-14


ПРОТИВОЛОДОЧНЫЙ ВЕРТОЛЕТ

Ми-14 (код НАТО – «Haze») предназначен для обнаружения подводных лодок, слежения за ними и поражения на глубинах погружения до 400 м, скоростях хода до 60 км/ч, удалении района поиска до 200 км, днем и ночью, в простых и сложных метеоусловиях.

Разработан на базе Ми-8 как вертолет берегового базирования с амфибийными свойствами. Первый полет состоялся в сентябре 1969 г. Первая модификация вертолета, Ми-14ПЛ, была принятая на вооружение в 1973 г.

Кроме основного противолодочного варианта были созданы еще несколько модификаций.

Ми-14ПС – поисково- спасательный вертолет (может поднять 10 потер

певших бедствие, включая двоих на носилках). Грузовая кабина снабжена большими дверями с обеих сторон фюзеляжа. Вертолет несет 10 спасательных плотов ВАС-5М-3 (на 20 мест каждый), спасательную лебедку, способную одновременно поднять трех человек, оснащен прожекторами. Спасательные плоты могут буксироваться вертолетом. Противолодочное оборудование снято.


Ми-14БТ – минный тральщик. Оборудован специальным буксировочным крюком. Противолодочное оборудование снято.

Ми-14П – пассажирский вариант. Создан для обслуживания нефтеразработок Каспийского моря. Может перевозить 20 человек.

Mn-14PW – экспортная противолодочная модификация. Поставлялся в Польшу.

Ми-14 «Элиминатор» – пожарный вариант, модификация Ми-14ПС. Разработан совместно с германской фирмой «Аэротех». Снабжен баком для воды, установленным в кабине. Успешно использовался для тушения лесных пожаров в Испании в 1994 г.

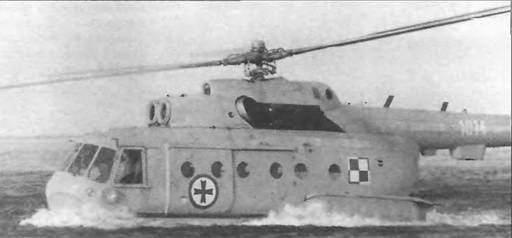

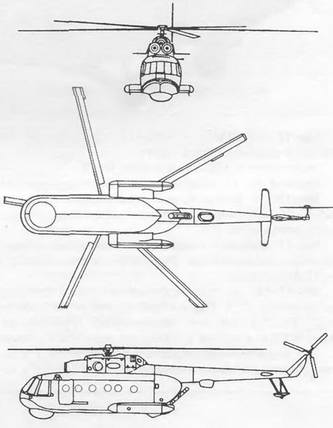

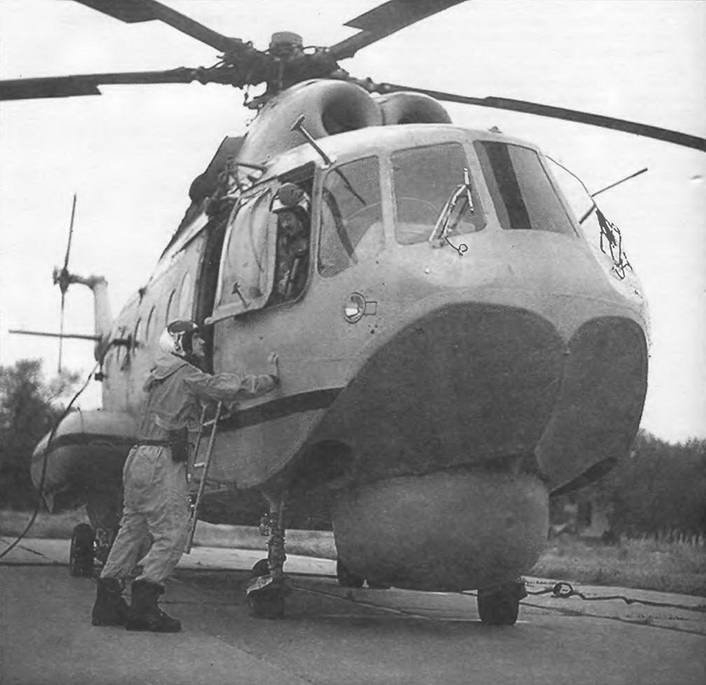

Конструкция базового вертолета одновинтовая с рулевым винтом, двумя двигателями ГТД ТВЗ-117МТ и четырехопорным шасси Фюзеляж выполнен в виде лодки и имеет килеватое днище, боковые нижние обтекатели с надувными поплавками бочкообразной формы, полностью убирающееся шасси, что обеспечивает посадку на воду при волнении до 2 баллов. Хвостовой винт, кроме своего прямого назначения, выполняет задачи, возникающие при маневре в гавани. Размер кабины идентичен Ми-8.

На вертолете установлена РЛС И-12М, опускаемая гидроакустическая станция «Ока-2», буксируемый магнитный приемник АПМ-60, КВ-радиостанция Р-842М, У КВ-радиостанция Р-860, радиовысотомер РВ-3, радиокомпас АРК-Э, доплеровский измеритель скорости и угла сноса ДИСС-15, автопилот АП-34Б, система автоматического управления САУ-14.




Бортовое оборудование обеспечивает обнаружение подводной лодки, определение ее координат, автоматический вывод вертолета в точку сброса оружия, обмен информацией между вертолетами в группе и с кораблями, решение навигационных задач. В противолодочном варианте вертолет оснащен соответствующим оборудованием, которое обслуживается оператором.

В состав вооружения входят торпеды, авиационные и глубинные бомбы. Ми-14ПЛ оборудован обогреваемым торпедным отсеком для применения средств поражения подводных лодок при отрицательных температурах наружного воздуха.

Вертолет находится в серийном производстве. Поставлено более 230 единиц всех модификаций в страны СНГ и другие государства: Болгарию, Германию, КНДР, Ливию, Польшу, Румынию, Сирию, Югославию и на Кубу.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж, чел. 3-4

Скорость, км/ч:

максимальная 230

крейсерская 215

Потолок динамический, м 3500

Дальность перегоночная, км 1135

Масса, кг:

максимальная взлетная 14000

нормальная взлетная 13000

пустого вертолета 11750

Число перевозимых людей, чел 10

Габариты вертолета, м:

диаметр несущего винта 21,29

длина с вращающимися винтами 25,3

Длина фюзеляжа без рулевого винта:

Ми-14ПЛ 18,38

Ми-14ПС 18,78

высота 6,93

Двигатель: ГТД ТВЗ-117МТ, л.с. 2 по 1950
