ВЕЛИКОБРИТАНИЯ


Westland Lynx


Уэстленд «Линкс»


МНОГОЦЕЛЕВОЙ ВЕРТОЛЕТ

Предназначен для борьбы с бронированной техникой противника

Первый из шести опытных экземпляров вертолета «Линкс» (разработаны компанией «Уэстленд») поднялся в воздух 21 марта 1971 г. Войсковые испытания прошли в 1976 г., в декабре 1977 г. начались поставки.

Нынешние серийные вертолеты «Бэттлфилд Линкс» и «Супер Линкс» являются усовершенствованными вариантами соответствующих армейских и военно-морских моделей. К 1993 г. построено 380 вертолетов в сухопутном и морском исполнении для заказчиков из 17 стран.

Разработаны следующие варианты. «Линкс» АН Мк.1 – вариант общего и вспомогательного назначения с полозковым шасси для британской армии. Противотанковый, штурмовой, вертолет сопровождения, для эвакуации раненых, летающий командный пункт, вертолет службы материально-технического обеспечения, для разведывательных операций, спасательных операций на море и тактический транспортный вертолет. Построено 113 аппаратов

«Линкс» АН Mk.lGT – промежуточный вариант, предшествующий АН Мк.7.

«Линкс» HAS Mk.2 – вариант общего назначения для ВМС Великобритании с неубирающимся трехопорным шасси и складывающейся балкой хвостового винта.

«Линкс» mk.2 (FN) – вариант для ВМС Франции, аналог HAS Mk 2

«Линкс» has Mk.3 – второй противолодочный вариант для ВМС Великобритании с силовой установкой повышенной мощности и усовершенствованной трансмиссией, оснащался двумя ТВД Роллс-Ройс Джем 41-1 мощностью 835 кВт/1120 л.с и РЛС в модифицированной носовой части кабины. Усовершенствованный вариант получил обозначение HAS Mk 3S.

«Линкс» HAS Mk.3 ICE – два вертолета ВМС Великобритании для использования в Арктике.

«Линкс» HAS Mk.3 GM – неофициальное обозначение 19 вертолетов, приспособленных для войны в Персидском заливе

«Линкс» HAS Mk.ACTS – построен в рамках второго этапа программы усовершенствования; дополнительно оснащался центральной тактической системой RAMS 4000.

«Линкс» HAS Mk.4 (FN) – вариант для Франции с силовои установкой как у варианта «Линкс» HAS Mk 3 «Линкс» АН Мк.5 – аналог «Линкс» АН Мк.1, три вертолета для оценки министерством обороны Великобритании летных характеристик с двигателями увеличенной мощности

«Линкс» АН Мк.7 – находится на вооружении в настоящее время Усовершенствованный вариант британского армейского вертолета с выхлопным устройством коробчатого типа, несущим винтом из композитных материалов и реверсированным хвостовым винтом.


«Линкс» HAS Mk.8 – последний вариант, предназначенный для ВМС Великобритании; 15 новых машин и 45 переделанных из предыдущих моделей. Увеличена масса, усовершенствованы винты, система магнитного обнаружения подводных лодок, бортовое электронное оборудование, система радиоэлектронной разведки; РЛС перемещена из носовой в боковую часть кабины; в носовой части установлен тепловизор; экспортный вариант имеет обозначение «Супер Линкс».

«Линкс» АН Мк.9 – последний боевой вариант для армии Великобритании. Оснащен трехопорным шасси, что мешает установке противотанковых ракет «Тоу». Заказаны 16 новых аппаратов плюс 8, которые должны быть переделаны из модели АН Мк.7; экспортный вариант называется «Бэттлфилд Линкс».

«Линкс» Мк.21 – вариант для ВМС Бразилии; аналог «Линкс» HAS Mk.2.

«Линкс» Mk.22 – вариант для Египта

«Линкс» Мк.23 – вариант для Аргентины, аналог «Линкс» HAS Mk 2.

«Линкс» Мк.24 – вариант для Ирака.

«Линкс» Мк.25 – вариант для ВМС Нидерландов, где машины получили обозначение UH-14A; подобен варианту «Линкс» HAS Mk.2.

«Линкс» Mk.26 – вариант для Ирака.

«Линкс» Мк.27 – вариант для ВМС Нидерландов, где машины получили обозначение SH-14B; оснащен двигателями повышенной мощности и датчиками для противолодочных операций. Поставлено 9 машин

«Линкс» Мк.28 – вариант для полиции Катара; в целом подобен аппарату «Линкс» АН Мк.1. Оснащен ТВД 47-1 и специальным оборудованием, а также поплавковым шасси.

«Линкс» Мк.80 – вариант для ВМС Дании; подобен аппарату «Линкс» HAS Mk.2. Поставлено 8 машин.

«Линкс» Мк.81 – вариант для ВМС Нидерландов, получил обозначение SH-14C; оснащен двигателями повышенной мощности и магнитным обнаружителем подводных лодок; на некоторых аппаратах магнитный детектор заменен ультразвуковым, что соответствует стандарту варианта SH-14B. Построено 8 аппаратов.

SH-14D – переделка пяти вертолетов ВМС Дании UH-14A и восьми вертолетов SH-14C. Оснащен опускаемым в воду гидролокатором, УКВ-радиостанци- еи, системой оповещения о радиолокационном облучении противником, ИК-системой обнаружения целей в передней полусфере (FLIR), навигационной спутниковой системой, радиовысотомером, винтом с лопастями из композитных материалов, а также двигателями Mk 42.

«Линкс» Мк.82 – вариант для Египта.

«Линкс» Мк.83 – вариант для Саудовской Аравии.

«Линкс» Мк.84 – вариант для Катара.

«Линкс» Мк.85 – вариант для ОАЕ.

«Линкс» Мк.86 – вариант для службы Береговой охраны ВВС Норвегии, аналог «Линкс» HAS Mk.2, но с двигателями увеличенной мощности и нескладывающимся пилоном хвостового винта Поставлено 6 аппаратов.

«Линкс» Мк.87 – вариант для ВМС Аргентины, аналог «Линкс» Мк.23 с двигателями повышенной мощности.

«Линкс» Мк.88 – вариант для ВМС ФРГ, аналог «Линкс» Мк.86. Поставлено 19 аппаратов.

«Линкс» Мк.89 – вариант для ВМС Нигерии для противолодочных операций и спасения на море. Поставлено 3 аппарата.

«Линкс» Мк.90 – вариант для ВМС Дании, построен в одном экземпляре.

«Супер Линкс» Мк.95 – 5 вертолетов для ВМС Португалии; эквивалент аппарата HAS Mk.8.

«Супер Линкс» Mk.99 – 12 вертолетов для ВМС Южной Кореи; эквивалент аппаратов HAS Mk.8.

«Бэттлфилд Линкс» 800 – вариант АН Mk 9 с ТВД LHTEC Т800.




Фюзеляж вертолета «Линкс» цельнометаллический, типа полумонокок. В грузовой кабине имеются две широкие двери, сдвигаемые по направляющим. С обеих сторон фюзеляжа есть узлы крепления для подвески вооружения. Для поисково-спасательных операций вертолет оборудован лебедкой. В морском варианте хвостовая балка выполнена складывающейся. Несущий винт четырехлопастный, с полужестким креплением. Лопасти цельнометаллические.

Топливная система состоит из пяти баков, емкостью 973 л каждый, размещенных под полом кабины Возможна установка двух дополнительных баков емкостью 214 и 436 л.

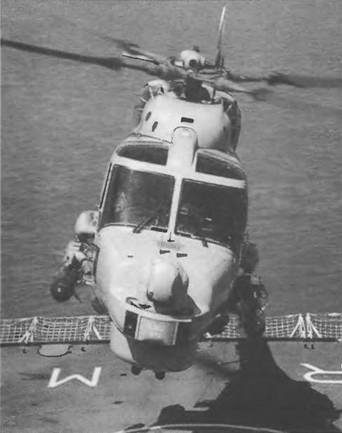

Шасси лыжное неубирающееся. Для передвижения вертолета по земле предусмотрена установка колес. Морской вариант HAS Mk.2 имеет трехколесное неубирающееся шасси с самоориентирующейся носовой стойкой. Для облегчения посадки вертолета на палубу и удержания его на месте используется система «Гарпун» с тросом, прикрепленным к швартовочному устройству на палубе. Вертолет снабжен автоматической системой управления и стабилизации, радиооборудованием, аварийной радиостанцией, сигнально-переговорным устройством, доплеровской навигационной системой.

Вертолет АН Mk 1 вооружен одной пушкой калибра 20 мм с боезапасом 1500 снарядов или пулеметом калибра 7,62 мм, которые устанавливаются внутри кабины На пилонах по бокам фюзеляжа могут разместиться 2 пулемета в контейнерах, 2 контейнера с 14 НУР калибра 50 мм, контейнеры УР «Аэроспасьяль» AS. 12 или УР CL 834 «Скюа». На морском варианте имеется гидроакустическая станция

Вертолет испытан в боевых действиях на Фолклендских островах (1982 г.), в составе Многонациональных сил против Ирака (1991 г.).

В 1986 г после установки новых лопастей с необычной формой концевой части (сочетание уступа с саблевидностью) на специально подготовленном вертолете «Линкс» был достигнут мировой рекорд скорости – 400 87 км/ч.

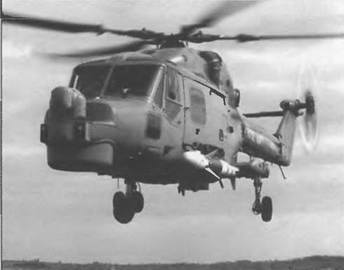

«Линкс» АН Mk 9 выполнен в варианте противотанкового. Он вооружен восемью ПТУР «Тоу», размещенными в пусковых установках, закрепленных по бортам фюзеляжа Вертолет оснащен современным прицелом и радиоэлектронным оборудованием, обеспечивающим высокую эффективность применения оружия, а также возможность действовать в любое время суток, в простых и сложных метеоусловиях

Вертолет может перевозить до 9 десантников или 3 раненых на носилках.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АН Мк.1

Экипаж, чел. 1-2 Скорость, км/ч:

максимальная 295

крейсерская 232

Статический потолок, м 3650

Дальность, км:

перегоночная 590

действия 280 Масса, кг:

максимальная взлетная 4763

пустого вертолета 2740

Максимальная боевая нагрузка, кг 940

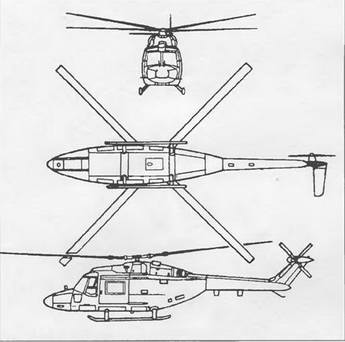

Габариты вертолета, м:

диаметр несущего винта 12,80

длина 13,24

высота 3,59

Двигатель: ТВД Rolls-Royce gem 2, л.с 2 по 900
