Ми-28


ВЕРТОЛЕТ ОГНЕВОЙ ПОДДЕРЖКИ

Ми-28 (код НАТО – «Havoc») предназначен для использования на театрах военных действий, насыщенных средствами армейской ПВО. Способен выполнять полеты днем и ночью на предельно малых высотах (5-15 м), используя защитный рельеф местности, обладает высокими летными характеристиками, способностью обнаруживать и уничтожать цели в кратчайшее время, а также высокой боевой защищенностью от пуль стрелкового оружия и снарядов малокалиберной зенитнои артиллерии.

Проектирование Ми-28 началось в 1980 г., первый опытный вертолет поднялся в воздух 10 ноября 1982 г. На базе Ми-28 создан вертолет Ми-28Н («ночной»).

Интегрированный комплекс бортового оборудования Ми-28Н при решении боевых задач обеспечивает пилотирование с огибанием рельефа местности как в ручном, так и в автоматизированном режиме с использованием картографической информации и трехмерного синтезированного изображения местности; поиск, обнаружение и распознавание целей; групповое применение вертолетов с автоматизированным распределением целей между ними; двусторонний обмен информацией о целях между вертолетами и воздушными или наземными командными пунктами.

В состав комплекса входит стабилизированная обзорно-прицельная станция оператора с оптическим, тепловым и телевизионным каналами наблюдения; тепловизионная станция летчика и лазерный дальномер, нашлемная система целеуказания и индикации, очки ночного видения летчика; система электронной индикации на цветных жидкокристаллических дисплеях; инерциальная и спутниковая навигационные системы, а также система навигации по физическим полям Земли; комплекс средств связи; надвтулочная РЛС кругового обзора.

РЛС дает возможность вертолету вести поиск целей , используя для маскировки складки местности или деревья, выставив из укрытия только свою «макушку». Кроме того, РЛС Ми-28Н, например в отличие от РЛС американского вертолета AH-64D «Апач», способна обеспечивать решение пилотажно-навигационных задач.

Сверхзвуковая высокоточная управляемая ракета «Атака» имеет радиокомандную систему наведения повышенной помехозащищенности. Она поражает танки с динамической защитой брони, а также воздушные цели. Сверхзвуковая УР «Игла» класса «воздух-воздух» применяется по принципу «пустил-забыл». Их пуск контролирует оператор Подвижная пу шечная установка оснащена пушкой 2А42 калибра 30 мм. Диапазон углов ее отклонения в горизонтальной плоскости 220°, в вертикальной – 53°. Это делает вертолет менее уязвимым для противника. Размещение боезапаса непосредственно на турели значительно повышает надежность подачи снарядов (отсутствуют гибкие перекручивающиеся рукава) Благодаря селективному питанию пушки, экипаж может выбрать тип снаряда непосредственно во время боя. Летчик выполняет прицеливание с помощью на- шлемной системы целеуказания или без нее.



В состав вооружения входят неуправляемые авиационные ракеты (калибр 80 и 130 мм) и авиационные пушки ГШ-23 калибра 23 мм, размещенные в неподвижных универсальных пушечных контейнерах УПК-23-250 Это вооружение применяет летчик.

Вертолет может использоваться и как постановщик минных заграждений, для этого на точки подвески устанавливаются специальные контейнеры

В случае полного отказа рулевого винта., вертолет способен возвратиться на аэродром компенсацию реактивного момента на скорости обеспечивает киль, посадка осуществляется по самолетному режиму или на режиме авторотации, когда реактивный момент близок к нулю При значительных боевых повреждениях вертолета на предельно малых высотах система спасения обеспечивает выживание летчиков при падении с вертикальной скоростью 12 м/с. В начальный момент срабатывает система принудительного притя- га Силу удара гасит энергоемкое шасси и специальные энергопоглощающие кресла. На высоте полета более 100 м спасение экипажа с парашютом обеспечивает система аварийного покидания. Она приводится в действие у летчика и оператора раздельно. Благодаря тому что кабина разделена бронеперего- родкой, сводится к минимуму возможность одновременного поражения обоих членов экипажа. В случае ранения летчика, оператор Ми-28Н может самостоятельно довести машину до аэродрома.

В Ми-28Н, как и в Ми-28, имеется отсек в задней части фюзеляжа, где могут разместиться 2 человека.

Ми~28Н может быть доставлен в район боевых действий на самолете Ил-76. Для этого необходимо демонтировать лопасти, надвтулочную РЛС, консоли крыла и стабилизатор. Время подготовки вертолета к полету после выгрузки не превышает 1,5 ч.


На Ми-28 установлены газотурбинные двигатели с электронной системой регулирования мощностью по 2200 л.с./2х1618 кВт. Воздухозаборники оборудованы пылезащитными устройствами, а выхлопные патрубки – тепловыми экранами, которые снижают тепловое излучение вертолета в 1,5 раза.

Вертолет одновинтовой схемы, с неубирающимся трехопорным шасси, вспомогательным крылом и двигателями в гондолах по бокам фюзеляжа. Лопасти винтов цельнокомпозиционные.

Кабины с тандемным расположением членов экипажа Для повышения боевой живучести вертолета кабина летчика полностью бронирована, ее плоскопанельное остекление выдерживает прямое попадание пуль калибра до 12,7 мм и осколков снарядов, жизненно важные элементы конструкции экранированы менее важными, многие агрегаты и системы дублированы. Конструкцией предусмотрен специальный технический отсек, допускающий размещение трех человек, который может использоваться для эвакуации с поля боя экипажа другого сбитого вертолета.

Приборное оборудование кабины летчика включает ИЛС и нашлемный прицел для управления пушкой, кабины штурмана-оператора – индикатор на ЭЛТ для отображения данных оптико-электронной системы. Имеются устройства подавления инфракрасного излучения и автоматы сбрасывания ложных тепловых целей. Система спасения экипажа на малых высотах включает энергопоглощающие кресла и шасси с двухкамерной амортизацией, которые обеспечивают экипажу выживание при аварийных посадках с большими (до 12 м/с) вертикальными скоростями встречи с землей. На больших высотах экипаж может покинуть вертолет с парашютом, предварительно отстрелив крыло.

В обзорно-прицельную станцию встроен лазерный дальномер, определяющий текущую дальность до цели и передающий эту информацию в БЦВМ для вычисления поправок при стрельбе из пушки и НУР. Он также выдает данные, необходимые для проведения пусков УР и выбора их оптимальной траектории в момент пуска.


Вертолет имеет подвижную пушечную установку НППУ-28 с модифицированной танковой пушкой 2А42 (калибр 30 мм; скорострельность 900 выстр./мин, боекомплект 250 снарядов) на турельной установке в носовой части фюзеляжа. Пушка работает синхронно с прицелом и имеет такую же подвижность. В пределах визуальной видимости без использования увеличивающей оптики летчик также может наводить пушку и вести из нее огонь с помощью ИЛС либо нашлемного прицела.

Под крылом на четырех точках подвески могут подвешиваться до шестнадцати ПТУР «Штурм» с радиокомандной системой наведения или «Атака-В» с радиолокационной системой наведения и до четырех блоков НАР (калибр 80 мм по 20 ракет или 130 мм по 5 ракет), которые могут запускаться из обеих кабин. Кроме того, могут также крепиться контейнеры с гранатометами и пушками калибра 23 мм, бомбы массой до 500 кг (общей массой до 2000 кг). Вертолет оснащен приспособлениями для постановки мин.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ми-28 Ми-28Н

Экипаж, чел. 2 2

Скорость, км/ч:

максимальная 300 300

крейсерская 270 270

Потолок, м:

статический 3600 3600

динамический 5800 5800

Дальность, км:

перегоночная 1100 1100

действия 460 450-600

Масса, кг:

максимальная взлетная 11200 11500

нормальная взлетная 10400 10500

пустого вертолета 7000 7000

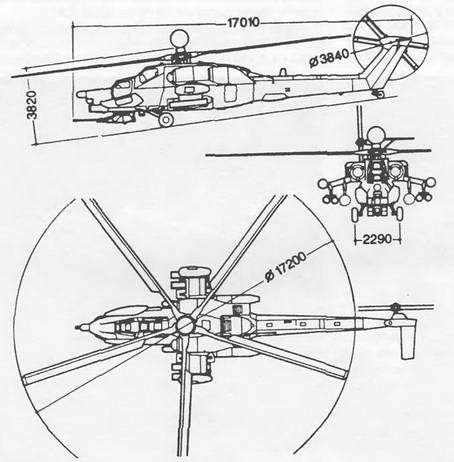

Габариты вертолета, м:

диаметр несущего винта 17,2 17,2

длина с вращающимися винтами 21,093 21,093

без винтов 17,91 -

высота до втулки верхнего винта 3,82 3,82

Двигатель: ГТД ТВЗ-117ВМ, л.с. 2 по 2200 2 по 2200
