Aerospatiale SA 365 dauphin 2


Аэроспасьяль SA 365 «Дофин» 2


МНОГОЦЕЛЕВОЙ ВЕРТОЛЕТ

Предназначен для непосредственной поддержки войск на поле боя, а также для транспортировки десантников, раненых или груза и проведения поисково-спасательных операций.

Компания «Аэроспасьяль» в 1972 г. начала разработку многоцелевого вертолета «Дофин» для замены «Алуэтт» III в двух версиях: с одним и двумя двигателями. Первым был вертолет SA 360. В мае 1973 г. он установил три рекорда скорости среди вертолетов своего класса. Второй опытный экземпляр поднялся в воздух 29 января 1973 г., а в декабре 1975 г. получил сертификат соответствия нормам летной годности Франции Первый прототип вертолета с двумя двигателями SA 365 «Дофин» совершил полет 24 января 1975 г

SA 360 – опытный экземпляр, оснащенный ТВД Турбомека Астазу XVI мощностью 730 кВт/980 л.с. на валу. Первый полет состоялся 2 июня 1972 г. Позднее этот вертолет был оборудован двигателем Астазу XVII А мощностью на валу 783 кВт/1050 л.с.

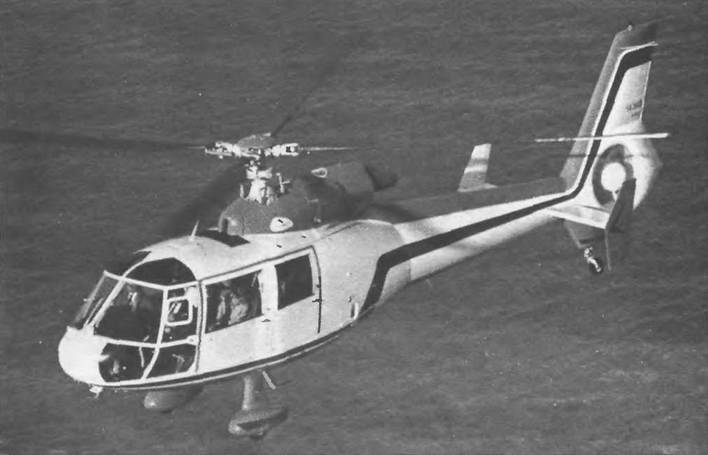

SA 360 «Дофин» – первая серийная версия с ТВД Астазу XVIIIA. Вертолет вмещал пилота и 9 пассажиров. Варианты внутренней или внешней полезной нагрузки насчитывали 1420 или 1300 кг. Максимальная крейсерская скорость на уровне моря 275 км/ч, начальная скороподъемность 540 м/мин, статический потолок с учетом влияния земли 3850 м, дальность 680 км, вес пустого вертолета 1580 кг, максимальный взлетный вес 3000 кг. Его размеры составляли: диаметр несущего винта 11,50 м, длина фюзеляжа 10,98 м, высота 3,50 м.

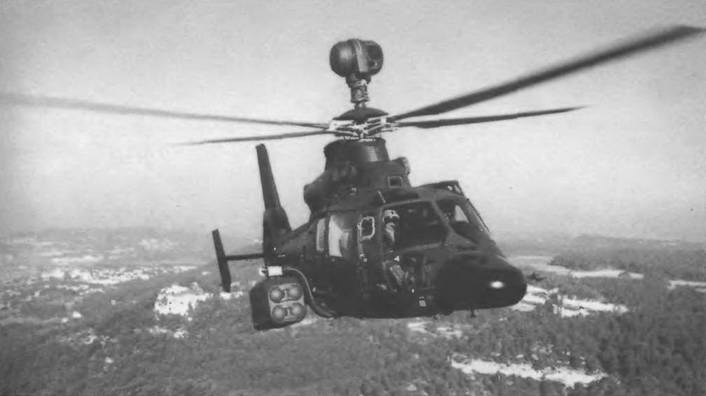

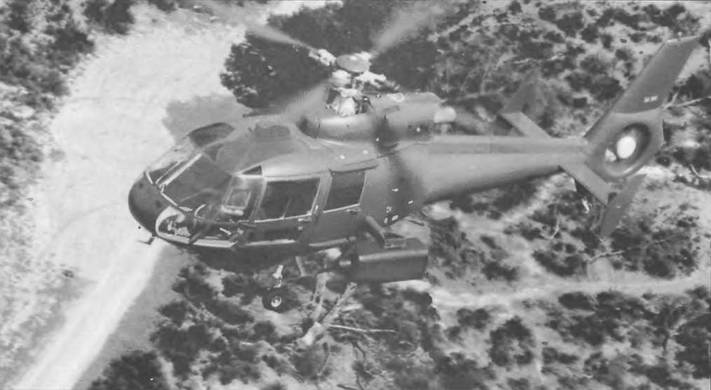

SA 361Н «Дофин» – создан на базе SA 360, но имел втулку несущего винта Старфлекс и ТВД Астазу ХХВ мощностью на валу 1043 кВт/1400 л,с. Как штурмовой вертолет он мог перевозить 13 полностью экипированных солдат. В качестве боевого вертолет SA 361Н оснащался кассетной пусковой установкой с трубчатыми направляющими для восьми ПТУР класса «Хот», наводимых на цель гиростабилизированным прицелом SFIM АРХ М397, установленным на крыше, системой ночного видения SFIM «Венус», размещенной в носовой части и включающей в себя систему теплового изображения TRT «Гектор»

На базе SA 360 «Дофин» в 1985 г создан вертолет SA 365 «Дофин» 2, который выпускался в следующих модификациях (отличались лишь оборудованием): SA 365FM – вертолет для ВМС; AS 365К «Пантера» – французский боевой вертолет для непосредственной поддержки войск, вооруженный 20-мм пушкой, контейнерами с НАР калибра 70 мм и УР «Мистраль»;

SA 365N – военно-транспортный вертолет, лицензионное производство которого было налажено в Китае под обозначением Z-9;

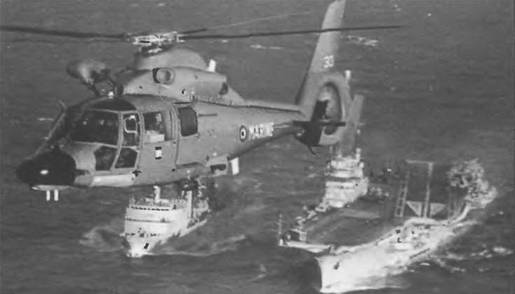

SA 365NI – палубный поисковый и спасательный вертолет, с поисковой РЛС, спасательной лебедкой и автопилотом (совершил первый полет 2 июля 1982 г.);

SA 366G – вертолет Национальной гвардии (НН- 65А «Дофин»), поставлявшийся также ВС Израиля;

AS 565МА «Пантера» – военно-транспортный вертолет;

AS 565SA «Пантера» – противотанковый вертолет.

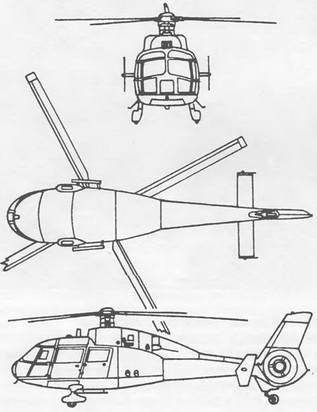

Вертолет SA 365 «Дофин» 2 выполнен по одновинтовой схеме, с рулевым винтом типа «фенестрон», двумя газотурбинными двигателями и трехопорным убирающимся шасси. Фюзеляж цельнометаллический, типа полумонокок, отличается хорошими аэродинамическими формами. Двухместная кабина экипажа имеет металлический каркас с большим остеклением в верхней части. На вертолете осуществлено бронирование сидений летчиков, элементов системы управления полетом и системы управления двигателем, защита фюзеляжа от удара при вертикальных посадочных скоростях до 7 м/с и максимальной взлетной массе, уменьшение степени риска возникновения пожара после удара.

Кабина пилотов снабжена откидывающимися на шарнирах боковыми дверьми. В грузовой кабине, доступ в которую обеспечивается через четыре двери – по две с каждой стороны фюзеляжа, размещаются до 10 десантников. Имеется система вентиляции. В санитарном варианте в кабине можно разместить четверо носилок. Предусматривается возможность транспортировки груза массой 1600 кг на тросе под фюзеляжем. Для вынужденной посадки на воду при волнении 5 баллов предусмотрены надувные поплавки, с помощью которых вертолет может держаться на плаву.

Несущий винт четырехлопастный. В концевой части хвостовой балки установлено стреловидное вертикальное оперение с рулевым винтом типа «фенестрон». Стабилизатор прямоугольной формы в плане с концевыми шайбами, отклоненными относительно осевой линии влево. Окраска вертолета обеспечивает уменьшение радиолокационного и теплового излучения.

Двигатели размещены в обтекателе в верхней части фюзеляжа за несущим винтом и разделены противопожарной перегородкой. Кроме обычных, обтекатели снабжены дополнительным воздухозаборником, в канале которого происходит смешивание холодного воздуха с горячими выхлопными газами турбины с целью уменьшения теплового излучения. Использована автоматическая цифровая система управления работой двигателей. Топливо находится в пяти топливных баках под полом кабины.

Система управления бустерная, дублированная. Предусмотрено использование автоматической системы управления полетом со всенаправленной системой измерения воздушной скорости, способной выдавать информацию в момент нахождения вертолета на режиме висения.

Электронное оборудование включает различные системы связи, навигационное и поисковое оборудование, в том числе сдвоенные связные УКВ- и КВ-приемопередатчики, радиомаяк. В поисково-спасательном варианте установлена система автоматической передачи на корабль или береговую базу данных о положении вертолета, траектории полета, запасе топлива и метеорологических данных. Разрабатывается ИК- система обнаружения целей в передней полусфере для обеспечения спасательных операций в сложных метеорологических условиях, в темное время суток или при большом волнении на море. В боевом варианте используется навигационная система Крузе «Надир» Мк.1 или более сложная система автономной навигации Крузе «Надир» Мк.2 и система индикаторов на ЭЛТ с воспроизведением видеосигналов телевизионной камеры в условиях дневного освещения и получением телевизионного отображения. Навигационный вычислитель системы «Надир» Мк.2 производит вычисление навигационных параметров, данных массы и данных для управления расходом топлива.

Рассматривается возможность использования РЛС дальнего обнаружения «Шерлок» и поисковой РЛС в носовой части фюзеляжа. Дополнительное оборудование включает автоматы для запуска ложных целей и средства перерезания проводов.

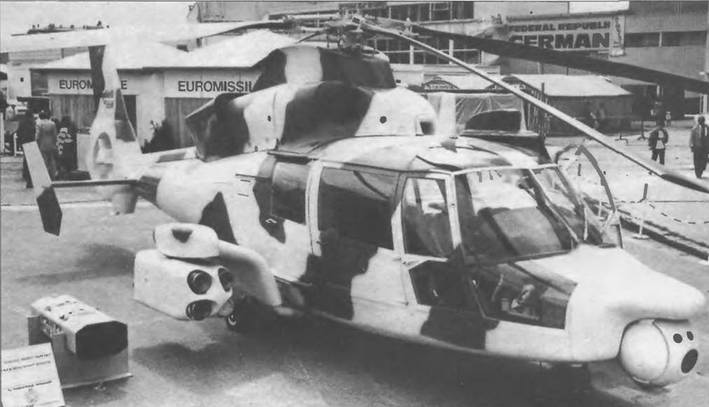

Вооружение, в зависимости от назначения вертолета, может включать две УР «Мистраль», две подвесные установки с пушками GIAT М-621 калибра 20 мм (боезапас 180 снарядов), восемь ПТУР «Хот» или «Тоу», установки с НАР калибра 70 мм. Комплекты вооружения подвешивают на съемных балках. Для управления огнем служит обычный прицел, стабилизированный прицел SFIM «Вивиан» или прицелы третьего поколения с усилением яркости изображения.






ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж, чел. 3

Скорость, км/ч-

максимальная 315

крейсерская 275

Потолок, м:

статический 3350

динамический 4580

Дальность, км:

перегоночная 850

действия 465

Масса, кг:

максимальная взлетная 3900

нормальная взлетная 3610

пустого вертолета 1790

Габариты вертолета, м:

диаметр несущего винта 11,68

длина 13,29

высота 3,5

Двигатель: ТВД Lycoming ITS 101-750, л.с. 2 по 680
