ЮАР

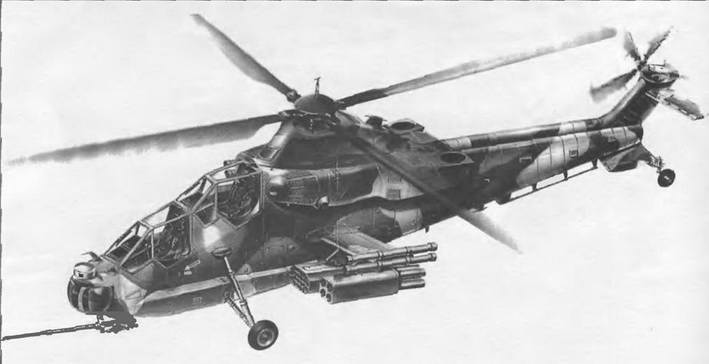

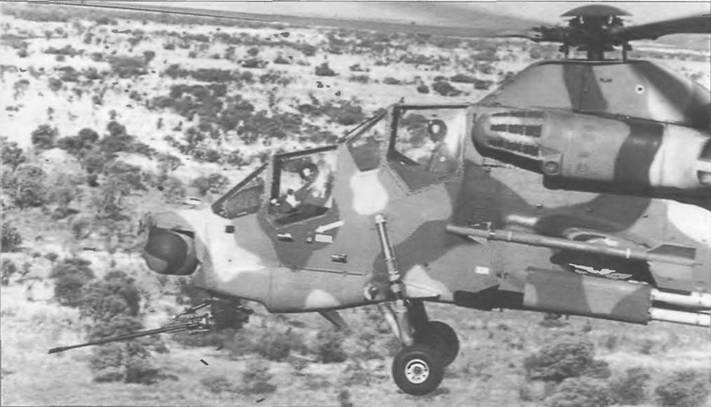

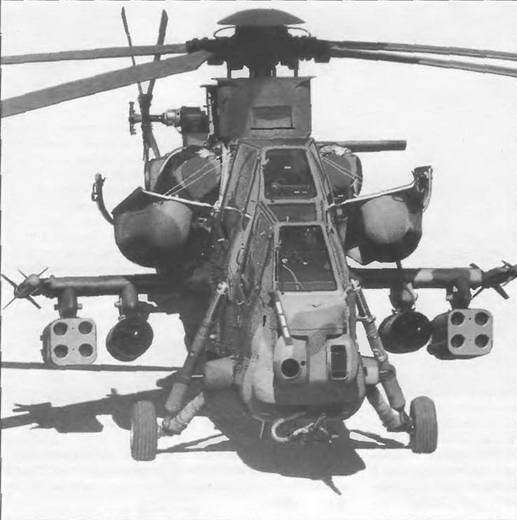

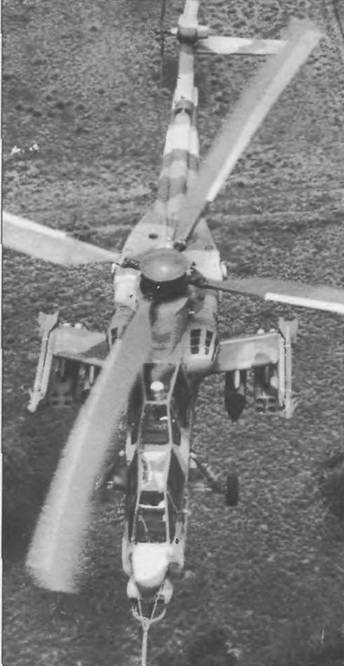

Atlas CSH-2 Rooivalk


Атлас CSH-2 «Роивалк»


БОЕВОЙ ВЕРТОЛЕТ

Предназначен для борьбы с танками и огневой поддержки с воздуха; используется также для разведки и нанесения ударов в глубоком тылу противника.

Разработка вертолета CSH-2 фирмой «Атлас Эйркрафт» началась еще в 1980 г. Первый полет состоялся 11 февраля 1990 г. Серийные поставки планируются в 2000 г. По техническим характеристикам и конфигурации вертолет CSH-2, являясь развитием французского вертолета «Пума», приближается к американскому боевому вертолету АН-64 «Апач».

Вертолет выполнен по одновинтовой схеме, с рулевым винтом, двумя двигателями и трехопорным шасси с использованием динамических систем французского вертолета «Пума». Фюзеляж металлический, с применением композитных материалов, имеет относительно малое поперечное сечение. Кабины экипажа с тандемным расположением сидений летчика и стрелка значительно разнесены по вертикали. Летчик размещается в задней кабине, обеспечивающей хороший обзор Каждая кабина оснащена полным комплектом пилотажно-навигационного оборудования, в том числе автономной системой управления полетом и тремя многофункциональными индикаторами, которые предоставляют экипажу данные по пилотированию, управлению вооружением и РЭП. Для каждого члена экипажа предусмотрен нашлемный прицел и ИЛС Возможно использование приборов ночного видения. Сиденья экипажа имеют керамическую бронезащиту. Для ответственных частей конструкции использовано бронирование с применением акрилопласта.

Силовая установка состоит из двух модернизированных турбовальных двигателей взлетной мощностью 2000 л.с. Они размещены горизонтально по бокам пилона несущего винта в гондолах с малым поперечным сечением и с целью безопасности максимально удалены друг от друга.

Шасси трехопорное, с самоориентирующимся колесом у нижнего киля, рассчитано на аварийную посадку.

Система управления бустерная, дублированная с тремя гидроусилителями и цифровой дублированной автоматической системой управления полетом по четырем осям.



В состав прицельно-навигационного оборудования вертолета входит система целеуказания TDATS на гиростабилизированной носовой турели, которая содержит датчик тепловизионной системы FLIR, телевизионную камеру, лазерный дальномер и систему сопровождения и наведения УР. Система TDATS позволяет хранить в памяти отображение местности для дальнейшего анализа экипажем и поиска целей. Система комплексного управления и индикации предоставляет экипажу информацию о боевой нагрузке, выбор режима, варианты пуска ракет Навигационная система, основу которой составляет доплеровское оборудование, содержит вычислительное устройство и ИЛС.

Комплект вооружения может включать пушку GA-1 Racier калибра 20 мм с боезапасом 400-700 снарядов или пушку калибра 30 мм скорострельностью 900 выстр./мин в носовой гидравлически управляемой турельной установке ТС-20 скомплексованной с системой TDATS и наземными прицелами. На пилонах под крылом могут быть установлены 2-4 контейнера с 8 16 ПТУР с лазерной системой наведения, 2-4 контейнера с 44 или 83 НАР калибра 68 мм со складывающимся стабилизатором; на концах крыла – 2 УР класса «воздух-воздух» V3B «Кукри» или V3C «Дартер» В системе вооружения имеются два вычислительных устройства, каждое из которых обслуживает оружие одной из консолей крыла.




ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж, чел. 2

Скорость, км/ч

максимальная 309

крейсерская 278

Потолок, м

статическим 5545

динамический 6100

Дальность перегоночная, км 1335

Масса, кг

максимальная взлетная 8750

нормальная взлетная 7500

пустого вертолета 5910

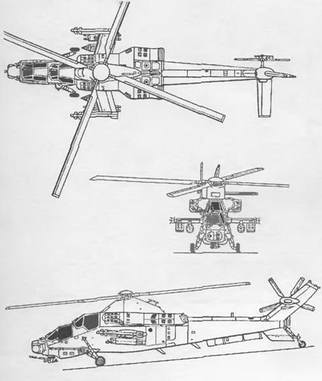

Габариты вертолета, м

диаметр несущего винта 15,58

длина с вращающимися винтами 18,73

длина 16,4

высота 4,59

Двигатель ГТД Turbomeca manila 1А2, л.с. 2 по 2000
