ИТАЛИЯ


Agusta А109 Hirundo


Агуста А109 «Хирундо»


МНОГОЦЕЛЕВОЙ ВЕРТОЛЕТ

Предназначен для борьбы с танками и для непосредственной поддержки сухопутных войск на поле боя.

Разрабатывался с конца 1960-х гг. на базе американских вертолетов Белл 206 и S-61. Вертолет А 109А был спроектирован с одним турбовальным двигателем Турбомека Астазу XII с мощностью на валу 515 кВт/690 л.с. В 1967 р. он был переделан под два турбовапьных двигателя Аллисон 250-С14 с мощностью на валу 276 кВт/370 л.с. каждый. Проектирование модели А 109В, предназначенной для военных целей, было прекращено в 1969 г. в пользу гражданской восьмиместной версии А 109С «Хирундо» (hirundo – ласточка) Первый из трех прототипов поднялся в воздух 4 августа 1971 г. Затем последовали доработки.

Вертолет А109А может быть переоборудован в грузовой, санитарный или поисково-спасательный варианты.

Модель А109А Мк.II оснащена усовершенствованной трансмиссией и турбовальными двигателями Аллисон 250-С20В с мощностью на валу 298 кВт/540 л.с. С момента выпуска первой машины в 1981 г. до 1989 г. было построено 200 вертолетов, не считая 150 машин первоначальной модели. В 1985 г. появилась модель Мк.II, снабженная выступами с боков фюзеляжа.

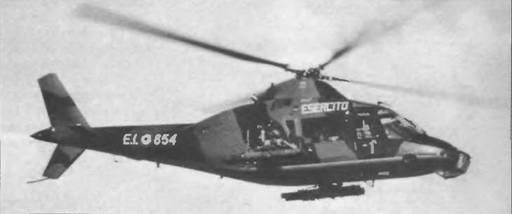

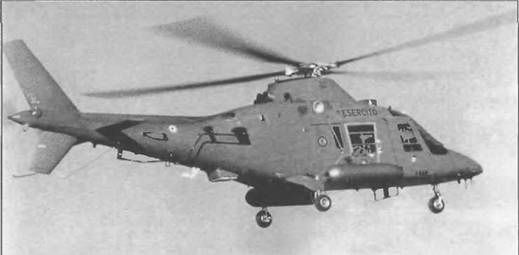

Военные модели А 109А Мк.II включали в себя легкий атакующий вертолет, вооруженный противотанковыми ракетами класса «Тоу» или НУР «Сами», вертолет-разведчик, вертолет для поддержки войск, вертолет для ведения радиоэлектронной войны, полицейский вертолет и военно-морской вариант вертолета.

А109ВО – разведывательный вариант для армии Бельгии.

А109В А – противотанковый вариант для армии Бельгии.

А109ЕОА – легкий разведывательный и боевой вертолет, предназначенный для наведения и управления, радиоперехвата и РЭБ, а также используемый на флоте в качестве легкого противолодочного вертолета и для полицейской службы.

А109К – вертолет с более мощными двигателями; имеет лучшие высотные характеристики и приспособлен для эксплуатации в условиях жаркого климата.

А109КМ – военный вариант вертолета А109К, может использоваться как противотанковый, разведывательный, для управления и связи.

A109KN – палубный вариант вертолета для загоризонтного целеуказания и борьбы с кораблями.

А109К2 – поисково-спасательный вариант для ВС Швейцарии, снабженный спасательной лебедкой грузоподъемностью 200 кг

Модели А109ЕОА и А109К отличаются неубирающимся шасси и удлиненной носовой частью. Модель А109К оснащена двумя турбовальными двигателями Турбомека Ариэль IK с мощностью на валу 538 кВт/722 л.с. Первый полет состоялся в апреле 1983 г.

А109МАХ – санитарный вертолет скорой медицинской помощи.

А119 «Коала» – вариант вертолета А109 с усовершенствованным оборудованием, двигателями и лыжным шасси (первый полет совершил в 1995 г., сертифицирован в 1996 г.).

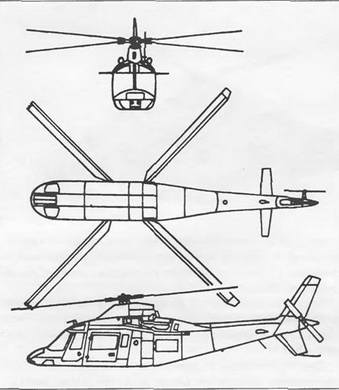

Вертолет выполнен по одновинтовой схеме, с рулевым винтом. Фюзеляж цельнометаллический, типа полумонокок, из алюминиевых сплавов. Состоит из четырех отсеков: носовая часть с оборудованием, двухместная кабина экипажа, грузовая или шестиместная пассажирская кабина и хвостовая балка монококовой конструкции. Грузопассажирская кабина имеет двери с каждого борта. Багажный отсек расположен в ее задней части. Кабина снабжена стандартной системой обогрева и вентиляции. В санитарном варианте в кабине устанавливаются двое носилок в два яруса крестообразно (при замене обычных дверей выпуклыми), кресла для двух сопровождающих и медицинское оборудование. В спасательном варианте могут быть установлены сдвижные двери.

Несущий винт четырехлопастный, лопасти прямоугольной формы в плане, со стреловидными закон- цовками. Рулевой винт имеет лопасти прямоугольной формы в плане.

Оперение состоит из управляемого стабилизатора трапециевидной формы в плане, стреловидного киля, служащего пилоном рулевого винта, и подфюзеляжного киля.

Два турбовальных двигателя установлены в горизонтальном положении сзади вала несущего винта и разделены противопожарной перегородкой. Топливо находится в двух баках по 560 л, расположенных под полом пассажирской кабины. Предусмотрен дополнительный внутренний бак (170 л) и подвесные баки. Продолжительность полета 3 часа 18 минут.

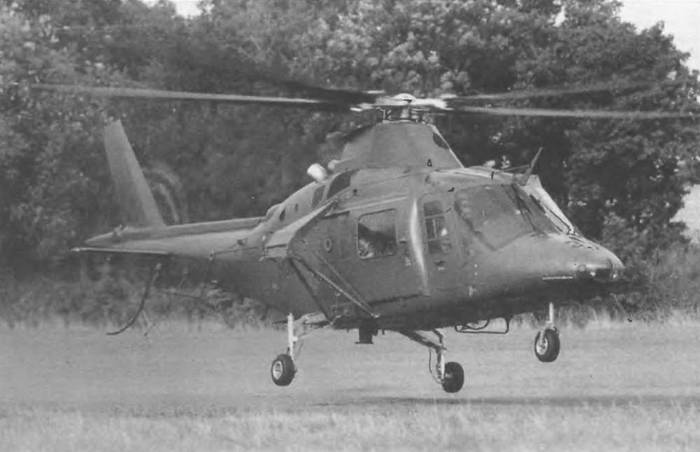

Шасси убирающееся (с помощью гидравлического привода), трехопорное с носовым самоориентирующимся колесом. Главные опоры убираются вверх и внутрь в отсеки по бокам кабины, носовая – вперед, в носовую часть фюзеляжа.

Кроме стандартного оборудования, по требованию заказчика может устанавливаться оборудование для полетов по приборам, КВ-передатчик с AM и автоматический радиокомпас, радиовысотомер, автопилот и оборудование для второго летчика.

Вооружение боевого вертолета включает два турельных пулемета калибра 7,62 мм и две ракетные направляющие ХМ-157 (каждая оснащена семью 70-мм ракетами); сменное вооружение предусматривает четыре ПТУР и турельный пулемет калибра 7,62 мм с электроуправлением или автоматизированный пулемет MG3 калибра 7,62 мм, или ракетную установку ХМ-159С для девятнадцати 70-мм ракет, или ракетную установку для семи 81-мм ракет, или ракетную установку 200А-1 для девятнадцати 70-мм ракет.

Противолодочный вариант имеет на вооружении две самонаводящиеся торпеды, шесть морских радиобуев и магнитный обнаружитель подводных лодок.

Морской радиолокационный вариант для обнаружения надводных целей оснащен РЛС с большим радиусом действия и высокой разрешающей способностью, а также ракетами AS.12 или другими управляемыми по проводам ракетами и военно-морским оборудованием.



ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ А109А

Экипаж, чел. 1-3

Скорость, км/ч

максимальная 310

крейсерская 266

Потолок, м

статический 2990

динамический 4970

Перегоночная дальность, км 565

Масса, кг:

максимальная взлетная 2450

пустого вертолета 1418

Габариты вертолета, м

диаметр несущего винта 11,01

длина с вращающимся винтом 13,05

длина фюзеляжа 10 71

высота 3,3

Двигатель: ТВД allison 250-С20В л.с. 2 по 420
