12,7-мм четырехствольный пулемет ЯкБ


Как уже отмечалось, темп стрельбы пулемета А-12,7 был невысок, и для вооружения вертолетов требовался более скорострельный крупнокалиберный пулемет. Поэтому по Постановлению Совмина СССР № 1044-381 от 26 декабря 1968 г. для вертолета Ми-24 было начато проектирование нового 12,7-мм скорострельного пулемета.

Разработка его велась в ЦКИБ спортивного и охотничьего оружия под руководством П.Г. Якушева и Б.А. Бор- зова. Заводской индекс пулемета ТКБ-063, в рекламных изданиях он получил обозначение ЯкБ-12,7 (Якушев – Борзов – 12,7-мм), а в ГРАУ – индекс 9-А-624. Заводские испытания пулемета ТКБ-063 прошли в конце 1969 г. А на вооружение пулемет поступил только в 1977 г., т. е. спустя почти девять лет после начала проектирования.

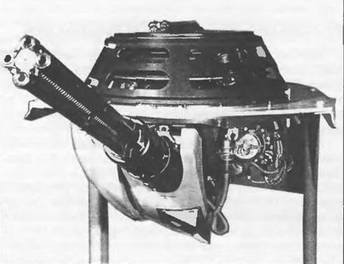

12,7-мм пулемет ЯкБ на вертолетной установке


Пулемет ЯкБ10-12,7


Поскольку темп стрельбы А-12,7 был близок к предельному для 12,7-мм пулемета, построенного по классической одноствольной схеме, ЯкБ был сделан четырех- ствольным с вращающимся блоком стволов Пулемет ЯкБ имеет газовый двигатель кулачкового типа, в котором возвратно-поступательное движение поршня превращается во вращательное движение блока – ведущего звена автоматики – за счет взаимодействия роликов продольно скользящего в блоке движка с криволинейными копирными пазами неподвижной коробки, независимо от внешнего источника энергии. Т. е. начало стрельбы – раскрутка блока стволов – осуществляется при каждой очереди выстрелов от пружинного стартерного устройства, которое запасает энергию в конце очереди выстрелов при торможении блока и достреле при этом двух последних патронов в очереди выстрелов.

Габариты пулемета: длина 1345 мм, ширина 145 мм, высота 190 мм. Вес пулемета без боекомплекта 45 кг.

Первоначально пулемет проектировался под темп стрельбы 5000-6000 выстр./мин, но получить его не удалось, и в рекламных справочниках указывается 4000-4500 выстр./мин.

Пулемет ЯкБ-12,7 имеет модификацию ЯкБ10-12,7. Основные отличия ЯкБЮ от первоначального образца – некоторое увеличение темпа стрельбы с 4000-4500 до 4000-5000 выстр./мин, увеличение длины непрерывной очереди с 400 до 750 выстрелов и увеличение живучести пулемета с 8000 до 12000 выстрелов.

Патроны и баллистика пулемета ЯкБ взяты от пулемета А-12,7 Кроме того, для ЯкБ разработан «двхпульный» патрон. Пуля в нем состоит из биметаллической оболочки, в которую впрессованы стальной и свинцовый сердечники и зажигательный состав. Новый патрон примерно в полтора раза повысил эффективность пулемета.

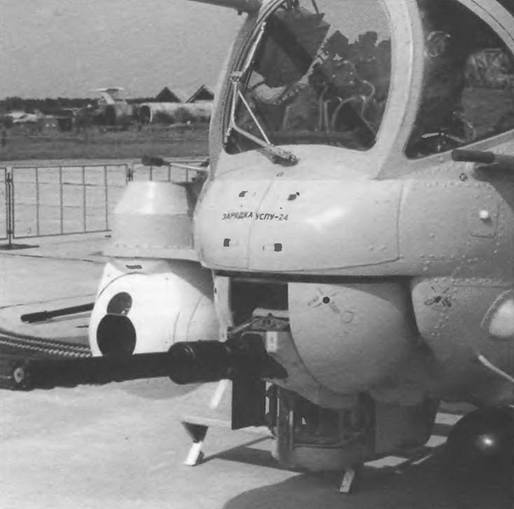

Пулемет ЯкБ (9-А-624) используется в дистанционно управляемой установке УСПУ-24 и в гондоле универсальной вертолетной (ГУВ) 9-А-669.

УСПУ-24 дистанционно управляется оператором с помощью прицельной станции КПС-53АВ с коллиматорным прицелом КС-53. Угол вертикального наведения установки -40; +20°, а угол горизонтального наведения ±60°.

Гондола ГУВ имеет два варианта вооружения – пулеметный и гранатометный. В пулеметном вооружении предусмотрен один 12,7-мм пулемет ЯкБ и два четырех- ствольных 7,62-мм пулемета ГШГ (темп стрельбы ГШГ 5000-6000 выстр./мин). А в гранатометном варианте – один гранатомет 213П-А «Пламя».

Длина гондолы 3000 мм, ширина 480 мм, вес пустой 140 кг, снаряженной 452 кг. Боекомплект в пулеметном варианте 4350 патронов.

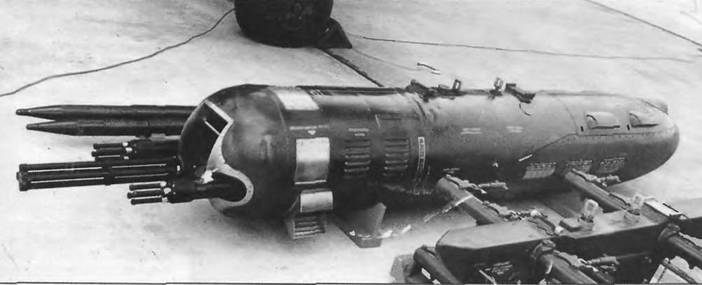

Гон дола ГУ В с одним 12,7-мм пулеметом ЯкБ и двумя четырехствольными 7,62-мм пулеметами ГШГ

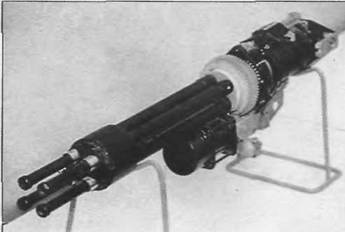

Пулемет ГШГ-7.62


ГУВ подвешивается на внутреннем пилоне вертолета. Огонь ведет пилот, используя коллиматорный прицел.

Во время афганской войны наши вертолетчики недолюбливали ГУВ. Экипажи соглашались брать 452-килограммовые ГУВ разве что под страхом наказания, резонно указывая, что 4350 патронов боекомплекта ГУВ попросту некуда расходовать – для такого ливня огня не находилось целей. Окончательно интерес к ГУВ пропал с появлением вертолета Ми-24П, оснащенного 30-мм пушкой ГШ-2-30Д.

Огонь пулеметов ЯкБ с 800-1000 м буквально разворачивал земляные укрытия душманов толщиной до 0,5 м. В августе 1982 г. вертолет подполковника Александрова под Кандагаром одной очередью ЯкБ разрезал пополам ехавший впереди каравана автобус.

Вместе с большой эффективностью афганская война выявила и ряд конструктивных недостатков пулемета ЯкБ. Пулемет страдал от пыли, грязи, перегрева, отказывала система самоподтяга патронной ленты. После 200-250 выстрелов пулемет ЯкБ начинал «плеваться». Он часто заклинивал. Расстрелять без отказа хотя бы 500 патронов у вертолетчиков считалось удачей. Поэтому штатный боекомплект установки УСПУ-241470 патронов был урезан втрое (заодно и в весе сэкономили).
