УПРАВЛЯЕМОЕ РАКЕТНОЕ ВООРУЖЕНИЕ

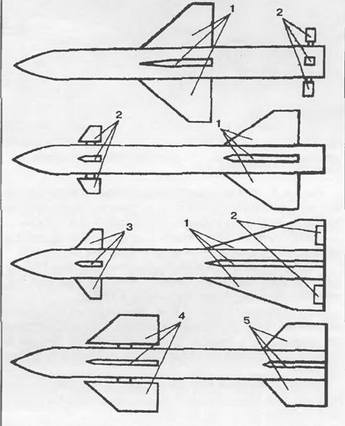

Аэродинамические схемы, применяемые в авиационных управляемых ракетах: 1 – крыло; 2 – рули; 3-дестабилиза- тор; 4 – подвижные аэродинамические поверхности; 5 – стабилизаторы


Краткие сведения об устройстве управляемых авиационных ракет

Авиационные ракеты оснащаются тремя типами систем управления

– системами самонаведения;

– системами телеуправления;

– автономными системами управления.

Система самонаведения работает на принципе обнаружения какого-либо излучения цели (например, электромагнитного, теплового и т д.) или отраженного от нее излучения. Специальное устройство – ГСН – обнаруживает излучение, создаваемое или отражаемое целью, и по нему наводит ракету на цель. Различают пассивное, активное и полуактивное самонаведение и соответственно пассивные, активные и полуактивные системы самонаведения

При пассивном наведении ракета наводится по излучению самой цели, как, например, по электромагнитному излучению работающих РЛС или ИК-излучению сопла реактивного двигателя

В активной системе ракета облучает цель и наводится по отраженному от цели излучению

В полуактивной системе облучение цели производится с самолета-носителя, корабля или наземного пункта целеуказания.

Системы телеуправления авиационных ракет делятся на две группы:

– системы наведения по лучу радиолокатора

– радиокомандные системы

Управление ракетой осуществляется с помощью находящейся на ее борту аппаратуры по командам, подаваемым с самолета-носителя.

Систему наведения ракеты по лучу радиолокатора иногда считают частным видом командного наведения Различие состоит лишь в том, что с самолета на ракету посылаются не команды, а узкий радиолуч, указывающий ей направление движения.

От самонаведения наведение по лучу радиолокатора отличается тем что сама ракета хотя и управляется, но движется по лучу «слепо», независимо от того, имеется цель в пространстве или нет При самонаведении ракета «видит» цель, следит за ней

Автономные системы наведения предусматривают размещение всех средств управления на самой ракете, т е в процессе наведения ракета не связана ни с самолетом-носителем, ни с целью

Обычно автономная система наведения представляет собой инерциальную систему наведения. Она может оснащаться системами астрокоррекции и коррекции положения ракеты по наземным ориентирам

Для управления полетом УР обычно используются аэродинамические рули; реже – газовые рули; расположенные в сопле двигателя, или интерцепторы. Интерцеп- торы – это плоские пластины, обеспечивающие срыв потока воздуха, которые устанавливаются на крыльях или хвостовом оперении ракеты и приводятся в движение сдвоенными электромагнитами.

В авиационных УР применяется несколько аэродина

мических схем (см рис вверху), которые принято различать по взаимному расположению крыла и рулей на корпусе ракеты.

Нормальная схема – рули (2) расположены позади крыла (1).

Обратная схема, или «утка», – рули (2) расположены впереди крыла 1

Элевонная схема – рули (2), называемье элевонами, установлены на задних кромках консолей крыла (1), а спереди расположен дестабилизатор (3).

Схема с поворотным крылом – подвижные аэродинамические поверхности (4) создают основную часть управляющей силы и называются поворотным крылом, а в хвостовой части ракеты установлены неподвижные аэродинамические поверхности (5), называемые стабилизаторами.
