Ракеты типа Х-31


В 1978 г. вышло Постановление Совмина СССР о начале работ над ракетой Х-31 с комбинированным прямоточным двигателем. Первоначально ракета имела индекс «31П». Ее проектированием занималось КБ «Стрела» (главный конструктор Бугайский) еще с 1975 г.

Ракета Х-31 была создана в двух вариантах: Х-31П и Х-31 А. Эти ракеты стали первыми в мире серийными авиационными ракетами с комбинированным прямоточным двигателем

Ракета Х-31 П создавалась специально для поражения американского ЗРК «Пэтриот». От ПРЛР предыдущего поколения она отличается большей дальностью стрельбы, высокой маршевой скоростью, устойчивым наведением на цель в условиях интенсивных помех и временного выключения радиоизлучающих целей.

Пассивная ГСН была изготовлена в НПО «Автоматика». Комбинированная двигательная установка ракеты состоит из маршевого прямоточного воздушно-реактивного двигателя и стартового порохового двигателя, установленного в камере сгорания маршевого двигателя После завершения работы стартовый выталкивается из камеры набегающим потоком воздуха.

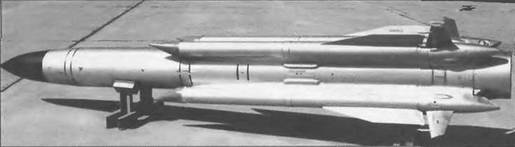

Ракета Х-31 П с комбинированным прямоточным двигателем

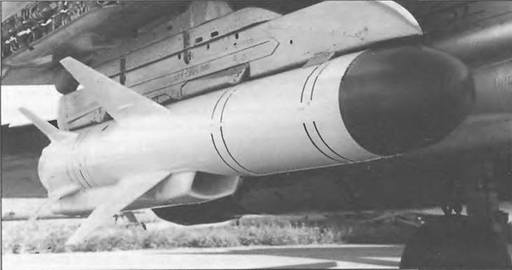

Ракета Х-35


Камера сгорания прямоточного воздушно-реактивного двигателя имеет воздуш- но-завесную систему охлаждения, что значительно увеличивает допустимое время работы и открывает практически неограниченные возможности по модифицированию ракет с данным типом двигательной установки.

Ракета Х-31 выполнена по нормальной аэродинамической схеме с крылом малого удлинения. По бокам корпуса расположены четыре воздухозаборника круглого сечения, закрываемые сбрасываемыми в полете заглушками коническои формы.

Длина ракеты Х-31 составляет 4,7 м, максимальный диаметр фюзеляжа 360 мм, размах крыла 780 мм Стартовый вес ракеты Х-31 П – 600 кг, а Х-31 А – 610 кг

Ракета Х-31 П оснащена осколочно-фугасной боевой частью весом 87 кг а ракета Х-31 А – кумулятивно-фу- гаснои боевой частью весом 95 кг.

Максимальная скорость ракеты 1000 м/с Дальность стрельбы ракетой Х-31П составляет 15-110 км, а Х-31 А – 10-70 км.

Противокорабельная ракета Х-31 А оснащена активной радиолокационной ГСН Она предназначена для поражения морских целей от катера до эсминца.

Государственные испытания противокорабельной ракеты Х-31 А на самолете-носителе Су-24М завершились в 1989 г.

По их результатам комплекс был рекомендован к при нятию на вооружение, а ракета Х-31 А – к запуску в серийное производство. Приблизительно в это время закончились испытания и про- тиворадиолокационной ракеты Х-31 П.

Для пуска обеих ракет использовалось подкрыльевое пусковое устройство АКУ-58.

На выставке «МАКС-99» научно-производственный центр «Звезда – Стрела» представил модернизированный вариант ракеты типа Х-31 – противорадиолокационную ракету Х-31 ПД и противокорабельную ракету Х-31 АД. Конструктивным отличием модернизированных ракет является более рациональное заполнение внутренних объемов керосином. Габаритные размеры остались без изменений. Стартовый вес обеих модернизированных ракет около 900 кг, вес боевых частей доведен до 110 кг. Дальность стрельбы ракетой Х-31 ПД – до 150 км, а ракетой Х-31 АД – до 100 км.
