Глава 37. Появление защитной палубы

"Шеннон"

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость


Пембрук

29.09. 1873

11.11.1875

17.09.1877

302707 ф. ст.


Размерения, м

79,2x16,45x6,40/7,16


Водоизмещение, т

5390 (окончательно 5670), корпус и броня 3500, оборудование 1940


Вооружение

2 10" 18-тонных дульнозарядных нарезных, 7 9" 12-тонных дульнозарядных нарезных, 6 20-фунтовых 4 торпедных аппарата(1881)


Броня, мм

пояс 152-203-229, траверзы 203-229, боевая рубка 102-229, палубы 25-38-76, обшивка 32, подкладка 254-305 (тик) (общий вес бронирования 1060 т)


Механизмы

Горизонтальные компаунд возвратно-поступательного действия ("Лэрд"), 2 цилиндра высокого давления (диаметр 1118 мм), 2 цилиндра низкого давления (диаметр 2159 мм), ход поршня 1220 мм, Индикаторная мощность 3370 л.с, 12,25 уз. Один винт, диаметр 5944 мм, шаг 5500 – 6700 мм, 70 об/мин.,


Запас топлива, т

280/560 (уголь)


Площадь парусов

2208 м2 (вооружённый как корабль), 1978 м2 (вооружённый как барк)


Экипаж, чел.

452


"Шеннон" стал первым британским броненосным крейсером, первым кораблём с броневой палубой и бортовыми отсеками вместо полного пояса. Он оказался также последним кораблём Королевского флота с полной корабельной парусной оснасткой и с одним винтом. "Шеннон" не мог найти применения в первой линии, поскольку он был недостаточно защищен, чтобы выдержать эскадренный бой с броненосцами и недостаточно быстроходен для крейсерских операций.


«Шеннон»


В качестве боевого корабля "Шеннон" представляет весьма условный интерес, однако как образец конструктивного развития он примечателен тем, что оказался первым броненосным кораблём, на котором ввели защитную палубу и который возвели в ранг броненосного крейсера. Все эти качества позволили ему занять видное место в истории военного кораблестроения. В соответствии с изначальной классификацией его называли "крейсерским кораблём с броневым поясом и бортовой батареей" (broadside armour-belted cruising ship) со статусом линейного корабля 2-го ранга, так что в качестве такового он попадает в рамки настоящего повествования. Предназначавшийся для несения службы в далеких водах, где сам порядок пребывания подразумевал длительные морские переходы, этот корабль должен был нести значительные запасы при необходимом уровне вооружения и защиты для эффективного противостояния его иностранным современникам подобного же ранга. Однако никакие качества "Шеннона" не могли оправдать его использование в эскадре линкоров, для компании которых он совершенно не подходил. Как линейный корабль 2-го класса, он мог вести дуэль с подобными себе иностранными броненосцами, которые он мог с наибольшей вероятностью встретить за границей, – однако, когда возникла необходимость вернуться в воды метрополии, его безнадёжно малая скорость не давала ни малейшей возможности использовать его как крейсер, и никакого другого назначения, кроме как в качестве корабля береговой охраны, для него было невозможно придумать. В итоге изо всех 21 года службы в составе Королевского флота три он провёл на дальних станциях, 10 лет числился кораблем береговой охраны и около четырёх провёл в Резерве. Оставшиеся четыре года пришлись на различные ремонты и переоборудования.

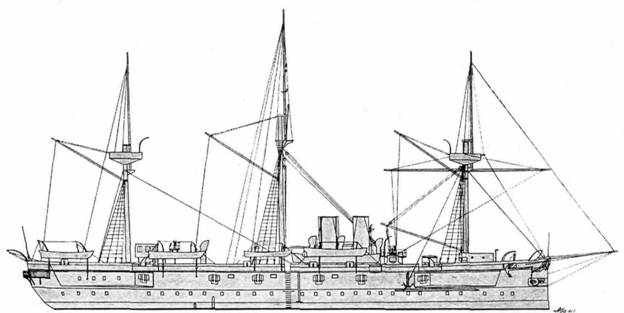

«Шеннон». Общий вид в 1881 г.


Появление "Шеннона" было ответом на постройку русскими крейсера "Генерал-Адмирал" (заложен в 1870 г.). Этот корабль нёс четыре 8" и два 6" орудия в открытой центральной батарее и защищался по ватерлинии от штевня до штевня полным броневым поясом, став, таким образом, самым первым броненосным крейсером. В строй русский корабль вступил в 1874 г.


Вооружение

Расположение орудий было необычным и интересным. Поскольку активная служба в заграничных водах, в соответствии с воззрениями создателей "Шеннона", должна была включать поединки одиночных противников, корабль спроектировали для ведения продольного огня – преимущественно для случаев, когда неприятель находится на носовых курсовых углах. Два 10" орудия поэтому были установлены в конце протяжённого полубака и могли вести огонь через амбразуры в глубоких бортовых нишах, доводящих их сектор обстрела до 90°: от прямо по курсу до немного за траверз. С носовых направлений оба этих орудия прикрывались траверзами в 203-229 мм, сначала перпендикулярными, а затем шедшими под утлом к диаметральной плоскости; после этого они продолжались вдоль бортов, формируя защиту батареи от продольного огня. В средней части корабля на верхней палубе было установлено шесть 9" орудий (по три с каждого борта) – они были открыты действию неприятельского огня, а также доступны для обломков рангоута, падающих сверху во время боя. Идея заключалась в содержании прислуги этих орудий под броневой защитой полубака после того, как они будут заряжены и наведены на цель, стрельба же должна была производиться посредством электричества – это предполагалось делать в случае промаха по противнику в процессе таранной атаки. Во всех же прочих случаях расчёты этих орудий должны были действовать как на обычном корвете. В корме в диаметральной плоскости стояло седьмое 9" орудие. Оно могло передвигаться по палубным погонам к амбразуре того борта, который вёл бой – стрельба производилась через порты в глубоких бортовых нишах (таких же, как и в носу). Сектора обстрела этого орудия составляли от направления прямо по корме до немного за траверз по каждому борту. Это орудие прикрывалось палубой полуюта, а вырезы в бортах для него в сочетании с галереями палубой ниже формировали кормовую часть корабля наиболее отличительным образом. Шесть 20-фунтовых пушек составляли салютную батарею.


Бронирование

Изюминкой системы защиты этого корабля было бронирование по ватерлинии. До сих пор, за исключением нескольких самых ранних броненосцев, пояс простирался по всей длине ватерлинии. На "Шенноне" Барнаби ввёл вместо этого новую систему, которую, хотя и стали рассматривать с определённым недоверием в его последующих проектах, на момент разработки данного корабля всё же признавали в качестве вполне нормального и адекватного метода обеспечения защиты ватерлинии помимо исключительно вертикального бронирования, или как дополнение к нему. Так маленький "Шеннон" стал воплощением главного вклада Барнаби в развитие корабельной архитектуры и получил известность, обеспечившую ему надлежащее место в истории военного кораблестроения.


«Шеннон». Схема распределения бронирования


Высота поясных броневых плит составляла 2,7 м (ниже ватерлинии находилось 1,5 м), толщина их равнялась 203-229 мм в средней части корпуса, понижаясь до 152 мм в корме; в носу, не доходя примерно 18 м до форштевня, пояс заканчивался и перегораживался поперечным 229мм траверзом от борта до борта. К носу от этого траверза, от его нижней кромки к шпирону тарана, отстоящему на 3 м от ватерлинии, простиралась 76мм броневая палуба. Всё пространство между ней и нижней палубой было занято угольными ямами (с бортов прикрытыми корабельными запасами) и расположенным в самом носу канатным ящиком. Эти так называемые "угольные танки" (coal tanks), были ещё одной специфической особенностью проекта – будучи полными, они ограничивали возможность затопления носовой части корабля через небольшую пробоину, поскольку тщательно подразделялись множеством переборок на многочисленные мелкие отсеки.

Толщина палубы поверх броневого пояса составляла 38 мм. Она прикрывала погреба боезапаса, машинно-котельную установку и рулевой привод от навесного огня. Если бы "Шеннон" имел два гребных винта, ему было бы необходимо предусмотреть в корме броневую палубу ниже ватерлинии, однако единственный винт делал это необязательным. Борта вдоль отсеков машин и котлов, а также к носу от поперечного траверза, на протяжении между верхней и нижней палубами прикрывались коффердамами – железными ящиками со стороной 0,6 м, заполненными старыми канатами, отслужившими свой срок парусами и тому подобным.

Из бронированного полубака была предусмотрена связь в машинное отделение, к рулю и в батарею – отсюда предполагалось осуществлять управление кораблём в бою. В 1875 г. сразу за фок-мачтой (прямо над броневым траверзом) установили небольшую боевую рубку, параллельно утолстив броневую палубу над котельным отделением – первый пример добавления нагрузки, что привело к увеличению осадки на 0,3 м.


Таран

Одна интересная особенность "Шеннона" отличала его от других кораблей – он являлся обладателем съёмного треугольного таранного шпирона, в установленном виде выступающего на форштевень на 2,4 м: в мирное время этот шпирон снимался и хранился на борту, что предусмотрительно устраняло риск нечаянно протаранить какого-нибудь своего собрата по эскадре, тем более, что подобные случаи были не так редки. Установка тарана на место была осуществима только в доке, и, хотя подобная возможность в заграничных водах отсутствовала, традиция службы требовала, чтобы таран всюду следовал за кораблем, если только его не сдавали на хранение в Девонпорт. Эта ситуация стала причиной возникновения одной шутки, что офицеры "Шеннона" не могли доверить таран кораблю, а если его когда-либо и ставили на место, то ему следовало избегать совместного с другими кораблями плавания из-за недостатка практики.


Машинная установка

Машинную установку "Шеннона" спроектировала и изготовила компания "Лэрд". Она представляла собой уменьшенный вариант их собственных возвратно-поступательных машин-компаунд горизонтального типа. Машина имела два цилиндра высокого давления, размещенные позади двух цилиндров низкого давления и скрепленные с ними, и поршни, соединенные штоком. Восемь котлов располагались тыльными сторонами друг к другу, топками к борту (т.е. к подачным горловинам бортовых угольных ям). Переборка отделяла котельное отделение от машинного. Двухлопастный винт Гриффита был подъемным, став последним винтом подобного типа на тяжёлых артиллерийских кораблях Королевского флота.

Поскольку запас угля составлял всего 560 т, "Шеннон" предназначался скорее для плавания под парусами, нежели под парами. Его наивысшим достижением стали 12,2 уз – курьёзная цифра для корабля, претендующего на то, чтобы быть отнесённым к типу крейсеров. Интересно, что, поскольку теоретически существовала опасность для личного состава в некоторых отсеках пострадать от пара, вырвавшегося из цилиндров высокого давления при повреждении их в бою, машинная установка была спроектирована таким образом, что могла работать на пару, расширенным до любой желаемой степени – для этого предусматривались специальные клапана, позволяющие понижать давление пара до 0,3 атм., что допускало его прямую подачу пара в цилиндр низкого давления.


Оснастка

Много помещений было занято парусным оборудованием, а запас угля был соответственно снижен. Проектный запас угля составлял всего 280 тонн. В 1875 г. вес рангоута и такелажа был увеличен – было установлено полное корабельное парусное вооружение, но в 1876 г. после экспериментального похода парусное вооружение было уменьшено до вооружения барка, при этом фок-мачта была укорочена, уменьшены бушприт и утлегарь. Как барк, он не нес лисселей, которые могли быть легко поставлены, т.к. по сообщениям капитана корабля, "Шеннон" был плохим парусным ходоком, несмотря на поднятый винт.


Мореходные качества

Он имел репутацию хорошо управляемого корабля с безупречной мореходностью, хорошо подготовленного и снаряженного для службы на Тихоокеанской станции, обладающего всеми качествами устойчивой орудийной платформой. Отзыв "Шеннона" назад в отечественные воды вызывался, главным образом, трудностями снабжения его боезапасом. Будучи единственным британским кораблём в регионе, вооруженным 10" орудиями, он не имел достаточного запаса снарядов для них. Командиру было приказано не применять эти снаряды в учебных целях, поскольку использовать все их в практической стрельбе, а затем идти за ними вокруг мыса Горн в арсеналы метрополии справедливо считалось чрезмерной роскошью.


Общие замечания

Помимо того, что "Шеннон" никак нельзя было признать эффективной боевой единицей, он также не стал удачным и как судно. Его создатели попытались втиснуть слишком многое в такое небольшое водоизмещение: всё, сколько-нибудь заслуживающее внимания с точки зрения усовершенствования боевых качеств этого корабля в процессе его создания, немедленно включалось в проект. В июле 1876 г. корабль был уже фактически готов покинуть Плимут, однако ещё целых 12 месяцев верфь продолжала усердно трудиться над тем, чтобы сделать его лучше и лучше. Добавили торпеды Уайтхеда вместе с их громоздким оборудованием, шесть 20-фунтовых орудий; утолстили броню боевой рубки и броневых плиты гласисов вокруг люков нижней палубы; установили также немало всевозможного тяжёлого оборудования; запас угля увеличили с 280 до 470 т, а экипаж – с 350 до 450 человек.

По причине ошибки в расчётах "Шеннон" ещё в 1876 г. имел переуглубление на целый фут (0,3 м), к моменту же его окончательного вступления в строй в сентябре 1877 г. дела обстояли ещё хуже. Оснастку уменьшили, однако неполадки в машинной установке задержали корабль в достройке ещё на восемь месяцев. В итоге запас угля довели до 560 т, водоизмещение в полном грузу достигло 5670 т. Никаких изменений в составе артиллерии главного калибра не последовало, лишь в 1881 г. добавили несколько картечниц.


"Шеннон"

Вступил в строй 17 июля 1877 г. для Эскадры Специальной службы. В течение следующего года подвергся значительной перестройке в Девонпорте, оснастка была уменьшена. В марте 1878 г. перечислен в состав Флота канала, с которым совершил своё первое плавание. В апреле перешёл в Китай, однако уже в июле был отозван в метрополию, где в Девонпорте на нём были произведены дальнейшие усовершенствования. Снова вступил в строй в декабре 1878 г. (Флот канала), некоторое время находился на Средиземном море, после чего в июле 1879 г. ушел в Тихий океан. Через два года, в июле 1881 г., вернуться в Девонпорт и был включён в состав 4-й дивизии Резерва для долгосрочного ремонта. В мае 1883 г. стал тендером "Уорриора" в Портсмуте. В июне переведён в Гринок, где пробыл в качестве корабля береговой обороны до августа, после чего перешёл в Бантри. На период июня-июля 1885 г., во время периода напряженных отношений с Россией, был включён в состав Эскадры Специальной службы адмирала Хорнби. В мае 1893 г. переведён во Флот резерва, а в январе 1898 г. – в портовый резерв. Продан на слом в декабре 1899 г. за 10105 ф.ст.


"Нельсон" и "Нортхемпртон"

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость


"Нельсон"

"Нортхемптон"

"Элдер"

"Нэпир"

2.11.1874

26.10.1874

4.11.1876

18.11.1876

26.07.1881

7.12.1878

411302 ф. ст.

414441 ф. ст.


Размерения, м

85,3x18,3x7,30/7,85


Водоизмещение, т

7630 ("Нельсон" 7473), корпус и броня 4680, оборудование 2920


Вооружение

4 10" 18-тонных дульнозарядных нарезных, 8 9" 12-тонных дудьнозарядных нарезных, 6 20-фунтовых, 15 пулемётов и шлюпочных пушек, 2 торпедных катера (длина 18,3 м)


Броня, мм

пояс 152-229, траверзы 152-203-229, боевая рубка 229, палубы 51-76, обшивка 32, подкладка 305 (тик) (общий вес бронирования 1562 т)


Механизмы

"Нельсон": два комплекта вертикальных трёхцилиндровых компаунд ("Элдэр"), 2 цилиндра высокого давления (диаметр 1524 мм), 1 цилиндр низкого давления (диаметр 2542 мм), ход поршня 1067 мм, 75 об/мин.

"Норхэмптон": два комплекта вертикальных трёхцилиндровых компаунд ("Пенн"), 6073 л.с, 3 цилиндра (диаметром по 1372 мм), ход поршня 991 мм, 82 об/мин, 13,17 уз, два двухлопастных винта Мангина, диаметр 5486 мм, 10 котлов овального типа, давление 4,2 атм., 30 топок


Запас топлива, т

540/1150 (уголь)


Площадь парусов

2301 м2


Дальность, миль

3500 (12,5-узловым ходом), 5000 (10,5-узловым ходом)


Экипаж, чел.

560


"Нельсон" и "Нортхэмптон" стали последними британскими тяжёлыми кораблями с артиллерией главного калибра по бортам и между палубами, первыми броненосными кораблями с защитной палубой в обеих оконечностях и первыми, на которых защита орудий была принесена в жертву их калибру и толщине поясного бронирования. "Нортхемптон", хотя и заложенный несколькими месяцами позже "Инфлексибла", вступил в строй на три года раньше него и рассматривается поэтому здесь в сравнении с "Шенноном".

Поскольку на флоте "Шеннон" всегда вызывал весьма небольшой интерес и считался кораблём с недостаточными боевыми качествами, то на последовавших за ним двух "нельсонах" Барнаби попытался устранить недостатки предыдущего проекта путем увеличения водоизмещения на 40%, что позволило повысить скорость на 1,75 уз и увеличить число орудий на три ствола. Однако и паре новых кораблей оказались присущи основные недостатки их предшественника: подобно "Шеннону", они не подходили к какому-либо ясно очерченному тактическому использованию, воспроизводя ситуацию с прежними парусными кораблями 4-го ранга – недостаточно мощного, чтобы вступить в бой с линкором, и недостаточно быстроходного, чтобы настичь фрегат. В итоге они стали серой посредственностью с весьма сомнительной боевой ценностью для эскадренного боя и оказались слишком велики, чтобы использовать их для защиты торговли.


Броненосный крейсер «Нельсон». Общий вид в 1891 г.


Однако Барнаби имел вполне определённые взгляды на их назначение: "Для какой цели спроектированы эти корабли и каковы перспективы их использования? Их можно рассматривать и как броненосные корабли для противодействия броненосным же кораблям, или как защищенные крейсера (protected cruisers); самой же их первой обязанностью может быть замена "Беллерофона" на Североамериканской станции."

Не говоря уже о ценности их как броненосных кораблей, он объявил их своим идеалом крейсерских боевых кораблей. Инспектор кораблестроения, в свою очередь, полагал, что "[эти корабли] не были частью того, что называется нашим линейным флотом; их уделом не было участвовать в решающем сражении, но лишь скитаться по морям и отгонять безбронные быстроходные крейсера, разоряющие нашу торговлю, став летучей эскадрой, ни на мгновение не смешивающейся с нашими броненосными кораблями".

Данное расхождение во мнениях объясняется тем, что это были чисто личные взгляды двух офицеров на вопрос о том, как нужно обеспечить необходимую защиту тяжёлых кораблей. Барнаби был стойким приверженцем броневой палубы под ватерлинией вместо её защиты тяжёлыми поясными плитами, в то время как Хьюстон Стюарт придерживался ридовской системы бронирования пояса и батареи и не расценивал поэтому "нельсоны" в качестве адекватного дополнения линии баталии. На самом деле, их служба прошла в качестве флагманских кораблей на дальних станциях, переведённых впоследствии в корабли береговой охраны и резерв в метрополии, никогда не сталкивавшихся за границей с возможными противниками из числа броненосных кораблей, в то время как по причине их безнадежно малой скорости они никогда не привлекались для выполнения каких-либо крейсерских задач.

В итоге получилась интересная концепция, созданная Барнаби путём принятия его проекта, представляющего собой развитие "Беллерофона" с раскрытой батареей и заменой бортовой брони палубным бронированием с целью установки более тяжёлых орудий и улучшения защиты по ватерлинии. При детальном рассмотрении чертежей этих кораблей трудно поверить, что "Нельсон", несущий намного больше брони, лучше оборудован для линейного боя, если не считать его превосходства в весе залпа.


Приведенные цифры выражают идею совмещения "линейных" и "крейсерских" качеств "Нельсона".

"Нельсон"

"Беллерофон"

"Айрон Дьюк"


Размерения, м

85,3х 18,3x7,5

91,4x17,1х7,6

85,3х19,5x6,9


Водоизмещение, т

7473

7550

6010


Мощность механизмов, л.с.

6624

6520

4020


Скорость, уз

14.0

14,2

12,8


Общий вес брони, т

1720

1273

1082


Средняя толщина брони, мм

185

134

145


Общий вес артиллерии, т

533

420

351


Вес бортового залпа, кг

816

723

625


Запас угля, т

1200

645

460


Площадь парусов, м2

2279

2153

2093


Борта "Нельсона" были обшиты дюймовыми (25,4 мм) плитами из стали, а не из железа – считалось, что если снаряд не может быть отражён бронёй, то следует использовать прикрытие такой толщины, чтобы снаряд пробивал, не взрываясь, оба борта, встречая на своём пути настолько малое сопротивление, насколько это вообще возможно. Вместе с тем подразумевалась эффективность подобной защиты против осколочного действия фугасных снарядов того времени. Для прикрытия машин и котлов применялась самая толстая броня, в остальном же плавучесть и остойчивость обеспечивалась разделением корпуса на водонепроницаемые отсеки, устройством броневой палубой ниже ватерлинии, коффердамами и развитой системой водоотливных средств. Таким образом, как и на "Айрон Дюке", был осуществлен принцип бронирования "все или ничего", но всё это – ценой отказа от надёжной защиты орудий.

В общем, это было повторение проекта "Шеннона" с теми лишь отличиями, что орудия в середине корабля прикрывались сверху ещё одной палубой (т.е. помещались в закрытой батарее); вместо броневого пояса в кормовой части применили броневую палубу ниже ватерлинии, такую же, как и в носовой части; вместо подъёмного винта установили двойные винта Мангина; установили два дополнительных 9" орудия в центральной батарее (по одному на борт) и два 10" орудия в корме вместо одной 9" пушки, передвигавшейся к тому или иному борту .


Вооружение

Расстояние между броневыми траверзами в оконечностях составляло на "Нельсоне" 55,2 м, в то время как на "Беллерофоне" оно равнялось 27,7 м; однако зауженные батареи Рида всегда были подвержены риску получить большие повреждения от снаряда, влетевшего в один из больших орудийных портов, поскольку орудия внутри не отделялись друг от друга экранами. Барнаби же предусмотрел противоосколочные переборки из дюймовой стали между 9" орудий, широко расставленных друг от друга и объединённых по два. 10" орудия, установленные в глубоких амбразурах в носу и корме, защищались толстой бронёй, а их сектора горизонтального обстрела простирались от диаметральной плоскости до траверза. Но в то время как короткая центральная батарея на корабле Рида была удачно размещена и обеспечивала точную стрельбу при следовании корабля поперёк волн, широкое расположение главных орудий на кораблях Барнаби подвергало их сильному воздействию килевой качки, что оказалось неприемлемым для кораблей открытого моря. Как и на "Шенноне", залповая стрельба была возможна только при специфической форме атаки: орудия заряжались и накатывались под прикрытием броневых траверзов, а стрельба велась посредством электрозапалов без участия расчётов, при бое на короткой дистанции слишком подверженных действию огня противника. После производства бортового залпа корабль разворачивался носом на противника.

Орудия перезаряжались под прикрытием траверзов, после чего повторялся процесс маневрирования для производства следующего бортового залпа. Подобная тактика была применима только для случае одиночной дуэли и совершенно не годилась в линейном бою. Поэтому в качестве флагманов для дальних станций они представляли собой неплохие корабли, чтобы противостоять вероятному противнику в тех районах, но этим их ценность и исчерпывалась.

Таран представлял собой заостренную треугольную плиту, выступал на 3,35 м вперёд от форштевня и был усилен по бокам 75мм плитами. Он являлся продолжением броневой палубы и, в отличие от тарана "Шеннона", не был съёмным.


Бронирование

Защита "нельсонов" по ватерлинии, в отличие от "Шеннона" с его неполным броневым поясом и броневой палубой ниже ватерлинии в носу, состояла из бортового бронирования в средней части корабля и броневых палуб ниже ватерлинии в носу и корме – подобная схема была впоследствии применена на "Инфлексибле". Пояс в середине простирался на 55,2 м и стал самым длинным изо всех, которыми когда-либо оснащались корабли Барнаби со смешанным палубно-поясным бронированием. Его нижняя кромка уходила под воду на 2,74 м, а высота над ватерлинией составляла 1,22 м. Конструктивно он состоял из плит двух типоразмеров – выше шёл ряд 229мм железных плит на 254мм тиковой подкладке, под которым проходила полоса плит в 152 мм на 343мм подкладке. В оконечностях пояс перекрывался внутренними поперечными переборками также из плит двух толщин: 229 мм выше и 152 мм ниже ватерлинии. Они поднимались до верхней палубы на 6,7 м выше нижней кромки пояса, где сначала загибались под углом к бортам, образуя угловые порты для 18-тонных орудий, а затем проходили по борту к центру на 8,4 м как широкий экран для батареи. Пояс перекрывался 51мм броневой палубой, прикрывающей машины, котлы и погреба боезапаса. За переборками она опускалась сразу до уровня нижней палубы и продолжалась до штевней при толщине 76 мм, прикрывая в корме рулевой привод, а в носу опускаясь до тарана. Пространство между этой и главной палубами было занято провизией, углем и цистернами пресной воды, что должно было предотвратить затопление в случае разрушения небронированного борта. Полагали, что 76мм палуба, отстоящая на 1,2 м ниже ватерлинии, как суррогат бортового бронирования "Шеннона", даже лучше предохранит корабль от затопления и сохранит его остойчивость, чем 305мм поясная броня. Было неважно поэтому, попадет ли снаряд в ватерлинию или нет. В кораблях с поясным бронированием снаряд, пробивший пояс и разорвавшийся внутри, мог или взорвать погреб боезапаса или полностью затопить нос или корму, выведя погреб из строя, а большое количество принятой воды могло роковым образом повлиять на управляемость корабля. "Нельсон" же, приняв через бортовую пробоину воду, при условии сохранения броневой палубы неповреждённой, сохранял его мореходные качества и боевые возможности практически неизменными.

Различие между защитой рулевого привода посредством подводной броневой палубы и с помощью пояса хорошо различимо. На "Нельсоне" рулевые привода и механизмы находились полностью ниже уровня воды и располагались на палубе, проходившей под броневой, которую можно было переместить ещё ниже без повреждения управления. Что же касается "Шеннона", его рулевой привод располагался над одинарным винтом и легко поражался снарядом, пробившим броневой пояс. На кораблях с двухвальной машинной установкой рулевой привод мог быть размещён ниже, но даже в этом случае он был бы более уязвим через тонкую бортовую броню и надводную палубу, нежели через палубу, находившуюся ниже ватерлинии.


Машинная установка

Паровые машины фирмы "Пени", установленные на "Нортхемптоне", имели три одинаковых цилиндра, способных работать в режиме полного хода как цилиндры высокого давления простого расширения, а в режиме экономического хода – как цилиндры машины-компаунд, лишь первый цилиндр которой являлся цилиндром высокого давления. На пониженной мощности все они могли действовать в качестве цилиндров низкого давления при одноступенчатом расширении.

На первых пробегах требовалось держать руль 10° на правый борт, чтобы корабль шел ровно, поэтому для последующих испытаний лопасти винтов уменьшили. Так или иначе, но при мощности 6062 л.с. наибольшая скорость составила лишь 13,17 уз, положение руля при этом было 5° на тот или иной борт. Даже после дальнейших модификаций винтов и руля эти показатели не удалось сколько-нибудь улучшить, а "Нортхемптон" всегда развивал скорость почти на узел меньше, чем "Нельсон" (даже при развитии предельного давления пара в котлах).


Оснастка

Оба корабля имели парусное вооружение барка с очень длинными реями. Площадь парусов составляла 2301 м2. В военное время из рангоута оставались только собственно мачты, в то время как стеньги надлежало срубить. В 1886 г. "Нортхемптон" имел боевой марс на бизань-мачте, а "Нельсон" во время ремонта в 1889 г. получил новые мачты с марсами на фок- и бизань-мачтах. При наличии сильного сопротивления движению со стороны двойных винтов Мангина и длинных валов не было неожиданностью, что оба корабля оказались неважными ходоками под парусами – валкими и подверженными дрейфу при штормовом ветре, в прочих же случаях они были довольно устойчивы на курсе. Назначенный в 1888 г. на "Нортхемптон" в качестве командира сэр Роберт Хастингс Харрис впоследствии вспоминал:

"Им было далеко не приятно командовать, как боевым кораблем. Специалисты-кораблестроители, которые были достаточно осведомлены о его дефектах, и которые знали, что как боевой корабль он был фальшивкой, не должны были тратить на него деньги. Среди самых его неисправимых особенностей были: неспособность развить под парами ход больше 10 узлов; паровой шпиль, который так же часто отказывал, как и поднимал якорь; паровой рулевой привод, который, если с трудом и приводился в действие, в непредвиденных случаях сразу стопорился в положении "на борт" (на тот или другой, причём направление было непредсказуемо), после чего требовалось по меньшей мере крайней мере 10 минут интенсивного ремонта, прежде чем его можно было вернуть к действию".


Мореходные качества

Построенные специально для длительного крейсерства, они могли пройти 7000 миль при запасе угля 1000 т или держать 7-узловую скорость в течение 40 суток. Ни один корабль того времени с парусной оснасткой не имел запаса угля больше, чем 970 т – такой запас мог принимать "Сьюперб" – так что запас угля в 1150 т на "нельсонах" был принят именно для возможности их использования в океане.


Общее


Названия этих двух кораблей не были удачной парой, поскольку имя "Нортхемптон" не имело какого-либо военно-морского значения, а было выбрано, чтобы удовлетворить тогдашнего первого лорда Адмиралтейства У. Ханта. Во время использования его в качестве учебного и рекрутского корабля для юнг "Нортхемптон" делал много визитов из порта в порт с духовым оркестром и другими "приманками". Высокобортный, с множеством иллюминаторов в кормовой части, с витиеватым орнаментом на штевнях и производящий общее впечатление весьма комфортабельного корабля, он 10 лет использовался как большой аттракцион для молодежи страны.


"Нельсон"

Введён в строй в Чатеме в июле 1881г. в качестве флагманского корабля для Австралийской станции. В январе 1885 г. был оборудован дополнительными помещениями и стал полновесным флагманским кораблём. По возвращении в Чатем в январе 1889 г. три года находился в ремонте, в ходе которого получил четыре 120мм орудия, скорострельные пушки, противоторпедные сети, порты торпедных аппаратов и боевую оснастку. В октябре 1891 г. стал сторожевым кораблем в Портсмуте, а через 3 года, в ноябре 1894 г., переведен в Резервный флот и использовался для перевозки войск на Мальту. В апреле 1901 г. переведен в портовый резерв, а в декабре 1901 г. превращен в блокшив, став учебным судном для кочегаров, в качестве которого и находился вплоть до продажи на слом в июле 1910 г. за 14500 ф. ст.


"Нортхемптон"

Введён в строй в сентябре 1879 г. в Чатеме как флагманский корабль для Северо-Американской/Вест-Индийской станции, в качестве которого состоял до 1886 г. В апреле временно переведён в разряд резервного корабля в Портсмуте, а в ноябре прибыл в Чатем и вошёл в 3-ю линию Резерва. Укомплектован для манёвров 1888 г., а в марте 1889 г. пошёл в Ширнесс, как флагманский корабль. Принимал участие в манёврах 1890, 1891 и 1892 гг. В августе 1893 г. присоединился к резерву "А" в Ширнессе, а в феврале 1894 г. – к Резервному флоту. В июне 1894 г. переклассифицирован в мореходный учебный корабль для юнг и использовался в этом качестве до ноября 1904 г., когда был исключён из состава Резервного флота и продан на слом в Чатеме в апреле 1905 г.


Броненосный крейсер «Нортхемтон». Общий вид в 1896 г.
