Глава 13. Броненосцы с деревянным корпусом

Британская реакция на французскую кораблестроительную программу 1860 г. имела как материальную, так и психологическую стороны, и, возможно, была вызвана больше беспокойством нации, чем потребностями кораблестроения. Наполеон III заявлял, что считает всякие подозрения англичан совершенно необоснованными. Он доказывал, что каждая нация имеет право строить любые корабли, какие сочтёт нужными, и что ни французская армия, ни флот ещё не доведены до нужной пропорции в соответствии с населением и ресурсами своей страны. Но старый премьер-министр Палъмерстон имел вполне определённое мнение относительно этих усилий Франции и требовал принятия соответствующих мер. Когда в январе 1861 г. лорд Кларенс Пэджет, в то время секретарь Адмиралтейства, представил на рассмотрение план ограничения обоих флотов, дававший Британии гарантированное превосходство, Пальмерстон его не поддержал. Он считал неразумным делать такие предложения Франции или принимать их от неё, поскольку Британия была вынуждена регулировать состав своих морских сил, принимая во внимание не только Францию, но и другие державы. «Подобное соглашение с любой державой будет связывать свободу действий и дискредитирует Англию; в случае заключения такого соглашения будет необходимо постоянно терпеть назойливый контроль со стороны каждой из держав над флотом и верфями другой, чтобы видеть полное соблюдение условий соглашения. Это приведет к частым ссорам, и, кроме того, будет невыносимым для национального чувства собственного достоинства». Британский подход мог заключаться в требовании, что флот Британии должен в два раза превышать флот Франции. Однако в подобном случае:

«Император будет смеяться над нами и скажет: «Пожалуйста, любыми средствами! Я должен иметь 20 или 24 броненосных корабля – вы можете иметь 40 или 48, и я надеюсь, вы найдете деньги на их строительство; но не следует думать, что я буду сидеть сложа руки, пока вы будет это делать!» Такое соглашение рассматривалось в Парламенте в июле 1861 г., и Паккингтон объявил, что не может быть более надёжного курса на будущее непонимание и ссоры с Францией, чем установление договора о количестве кораблей или об относительном уровне морских вооружений, которое обе державы должны будут поддерживать.

Тем временем 7 февраля 1861 г. контр-адмирал Сренсер Робинсон сментл сэра Болдуина Уолкера на посту инспектора флота, и это назначение – хотя ещё не согласованное со статусом Совета – совпало с заметным усилением активности в строительстве броненосцев. После рапорта британского военно-морского атташе в Париже, касающегося французских успехов в выполнении программы 1860 г., военно-морские члены Совета потребовали принятия немедленных контрмер. Эти меры включали строительство 10 мореходных броненосцев и переделку 10 или более паровых деревянных линейных кораблей в броненосцы на обитую сумму три миллиона фунтов стерлингов.

Гладстон, протестующий против непосредственного увеличения расходов до получения результатов испытаний «Уорриора», был готов согласиться с большими ассигнованиями па броненосные корабли, если это можно было компенсировать уменьшением расходов на деревянные корабли. Он предлагал истратить деньги, предназначенные на строительство деревянных кораблей, на постройку броненосцев с деревянными корпусами «на французский манер». Но из-за непоколебимой уверенности Пальмерстона в деревянных миогодечных линорах и весьма жёстких требований к материалам, которые выдвигала программа «Двойного превосходства», запасы высушенного дерева – часть его нуждалась ещё в 20-летней выдержке в прудах, размещенных для этих целей рядом с верфями – были признаны недостаточными. Поэтому в бюджет 1861/1862 гг. включили сумму в 949371 ф.ст. на приобретение и заготовку дерева, что привело к горячим спорам в парламенте. Утверждалось, что «любое министерство, которое пошлёт деревянные линейные корабли в море для противостояния неуязвимым железным кораблям, заслуживает привлечения к суду», а поправка к закону, отклоняющая любые дальнейшие расходы на деревянные линкоры, была отведена лишь тогда, когда секретарь заявим, что Адмиралтейство просто хочет закончить переделку в паровые четырёх деревянных линкоров и вывести их из доков; и что дерево требуется для палуб и некоторых устройств железных кораблей, а также для строительства многочисленных малых боевых кораблей, которые необходимы для заграничных станций.

Однако Совет был далёк от следования взглядам Пальмерстона и нажимал на принятие программы строительства 20 дополнительных броненосцев. Но Гладстоп, несмотря на свою оппозицию политике строительства деревянных кораблей, проводимую премьер-министром, был слишком хорошим экономистом, чтобы согласиться на такое увеличение расходов, и добился уменьшения числа новых броненосцев до девяти, ожидая ясности в продвижении французской программы.

8 мая 1861 г. инспектор доложил, что набор корпусов некоторых деревянных кораблей, чьё строительство было на время приостановлено, следует подготовить для бронирования 114-мм железными плитами. Он предложил начать с переделки строившегося в Чатеме «Ройал Оука» в броненосный фрегат с 50 орудиями и скоростью хода 12,5 уз при мощности машины 1000 л.с. Последующее принятие этого предложения может считаться эпохальным событием, ибо им окончательно заканчивалась эра «Деревянных Степ» («Wooden Walls»).7 С этого момента главные корабли флота должны были строиться с соответствующей броневой защитой.

[В период между 1846 и 1860 гг. в состав британского Королевского флота вступило 66 паровых деревянных линейных кораблей (Франция к nому времени располагала 37 подобными линкорами), причём из имеющихся на 1860 [.«кораблей 1-й линии» 56 винтовых линкоров относилось к 80-131-пушечиым рангам. Из них самый старый – 90-пушечпый «Псльеоп» – был спущен на воду в 1814 г., а шесть наиболее новых – «Энсон», «Атлас», «Фредерик Вильям», «Гибралтар», «Хоу» и «Принс оф Уэллс» – сошли па воду в I860 г, и находились в достройке. Помимо них имелось десять парусных линейных кораблей 70-84-пучечного ранга. На 1861 г. в составе флота числилось также 38 железных кораблей постройки 1841-1856 гг. (винтовые и колёсные фрегаты, шлюпы, более мелкие суда, а также три броненосных плавучих батареи).]

Вскоре после начала работ на «Ройал Оуке», седьмом британском броненосце, были получены сведения, что восемь из десяти новых французских кораблей уже заложены, а девятый последует за ними, как только освободится стапель. Это означало, что Франция будет иметь в строго и в постройке 15 броненосцев, плюс ещё 16 намеченных к закладке- и всё это против только семи строящихся британских броненосцев: ситуация, прямо чреватая отбрасыванием британского флота к положению, лишь недавно занимаемому французским флотом.

23 мая Совет, «…убеждённый, что ничто, кроме самых энергичных мер, не позволит' сохранить господство над Каналом, которое в ближайшем будущем может1 перейти к французскому императору», потребовал от Кабинета немедленной постройки большего количества броненосцев 1-го класса. Однако инспектор, чувствуя оппозицию государственного казначейства, предложил вместо того достроить в качестве броненосцев ещё четыре деревянных линкора, набор которых уже возвышался на стапелях, даже несмотря на то, что понимал – эти корабли во всех отношениях будут хуже кораблей с железным корпусом. Адмирал Дундас, первый морской лорд, превзошёл предложение инспектора, требуя средств па постройку не менее десяти броненосцев, из которых шесть будут дополнительно построены из железа, два переоборудованы из наиболее продвинувшихся постройкой деревянных линкоров, а ещё два – переделаны из уже готовых деревянных трёхдечных кораблей путём срезания верхних палуб и покрытия их бортов броней.

Но Сомерсет возражал против проталкивания строительства дополнительных броненосцев до получения более определённой информации, как по проектам, так и по методам защиты. Он также считал, что не следует прибегать к дешёвым приёмам по срезанию верхних палуб и прикрытию бортов броней у двух- и трёхдечных деревянных линейных кораблей, полагая, что они окажутся слабыми боевыми кораблями с плохой мореходностью. Но путём удлинения корпусов частично достроенных деревянных кораблей и защиты их бронёй Британия могла получить броненосцы, по качеству по крайней мере равные французским, хотя они и несли бы в себе те же самые дефекты. Но – и это было куда более весомым обстоятельством – они могли быть построены без превышения текущего бюджета. Поэтому 27 мая 1861 г. последовало распоряжение о достройке в качестве броненосцев двухдечных деревянных кораблей «Принс Консорт», «Каледония», «Оушен» и «Ройал Альфред», а три дня спустя Сомерсет издал директиву, чтобы для шести железных кораблей был выполнен только набор корпуса, который будет ожидать до получения результатов новых экспериментов по определению необходимой толщины брони и целесообразности применения более тонкой подкладки или отсутствия её вообще. Совет был свободен в решении: «или быстро достраивать часть этих кораблей [т.е. трёх – Ред.] или медленно продолжать строительство всех шести», и выбрал второй вариант, дожидаясь результатов испытаний «Уорриора» и испытания брони в Шёбюринессе. Казнозарядное орудие Армстронга, впоследствии принятое артиллерийским управлением Военного ведомства, было объявлено орудием, пробивающим броню с большой дистанции, которым следует заменить 68-фунговые гладкоствольные пушки. Это орудие, известное позднее как 110-фунтовое казнозарядное, хотя и не было испытано по броне, уже выпускалось для флота с полной самоуверенностью.

Однако уже после проведения торгов на подряд для шести железных кораблей Совет изменил своё решение, предпочитая ускорить строительство только трёх из них насколько возможно. Таким образом, 31 августа 1861 г. были размещены контракты для «Эджинкорта", «Минотавра» и «Нортумберленда».

Двенадцатый железный корабль, совершенно отличного типа, был заказан в январе 1862 г. – корабль с вращающимися "куполами", о которых уже говорилось выше. Он должен был иметь уменьшенную высоту надводного борта и 12 казнозарядных орудий в шести вращающихся броневых башнях системы Кольза. После достройки – с меньшим числом башен, но с более тяжёлыми орудиями – он стал «Принсом Альбертом».

Всего для переделки было взято восемь деревянных кораблей – «Ройал Оук», «Прине Консорт». «Каледония», «Оушен», «Ройал Альфред», «Рипалс» и «Зилэс» (все они были начаты как двухдечные корабли и затем отобраны Д1Я достройки в качестве броненосцев с бортовой батареей), и «Ройал Соверен» – трехдечный корабль, недавно вошедший в строй, которому после срезания верхних палуб было суждено стать экспериментальным башенным кораблем – с целью выяснения пригодности деревянных корпусов для установки новых орудийных башен.

Из двухдечных кораблей последние три были заложены в 1859 г., и работы на них продвинулись достаточно далеко. Остальные четыре, начатые в I860 г., ещё представляли собой только корпусные наборы и могли быть переделаны быстро и дешево. Поэтому Совет решил временно приостановить работы на более готовых кораблях, пока экспериментами на «Ройал Оук», «Принс Консорт», «Каледонии» и «Оушене» не будут испытаны альтернативные предложения по бронированию, вооружению и машинным установкам. В результате последние три корабля, «Ройал Альфред», «Рипалс» и «Зилэс», задержались на верфях на очень долгое время, хотя были взяты для переделки, как временная мера, чтобы удовлетворить безотлагательные потребности. Каждый из них был достроен по-своему в отношении вооружения и бронирования, когда быстрый рост калибра орудий и потребность в более надежной защите по ватерлинии и батарей привела к принятию центральной батареи (каземата) вместо просторное размещённых по всему борту орудий. Поскольку последний из них – «Ройал Альфред» – поднял вымпел только в 1867 г.


«Ройал Оук»

Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость


Чатем

1860

10.09.1862

04.1863

254537 ф.ст.


Размерения, м

83,2.x 17,8x7,4/7,6


Водоизмещение, т

6360 (корпус и броня 3997,оборудование 2369)


Вооружение

при вступлении в строй: 11 7" казнозарядных, 24 68-фунтовых гладкоствольных;

после перевооружения в 1867 г.: 4 8" дульнозарядных нарезных, 20 7" дульнозарядных нарезных.


Броня, мм

батарея 75-114, пояс по ватерлинии 75-102 (общий вес брони 935)


Механизмы

горизонтальные поршневые («Моделей»), номинальная мощность 800 л.с, 12,5 уз, 60 об/мин, диаметр цилиндра 2083 мм, ход поршня 1219 мм, шесть прямоугольных котлов (давление 1,4 атм), подъёмный винт диаметром 5791 мм.


Запас топлива, т

550 (уголь)


Дальность плавания

2200 миль (5-узловым ходом)


Экипаж, чел.

585


Площадь парусов, м3

2322 (с двойными марселями)


"Ройал Оук" оказался первым британским броненосцем с деревянным корпусом, а его отношение веса вооружения к водоизмещению было самым большим среди всех современных ему линкоров Королевского флота. Помимо этого, он стал первым британским броненосцем с полным бронированием и батареи, и борта по нижней палубе и пояса по ватерлинии.


Броненосец «Ройал Оук»


Из семи двухдечных кораблей, выбранных для переделки, «Ройал Оук» и «Принс Консорт» были заложены позднее всех, и поэтому они оказались в той стадии готовности, когда их достройка, как броненосцев, могла быть произведена наиболее быстро. В отношении орудий и бронирования оба корабля были закончены по единому общему плану, но по решению Совета «Принс Консорт» должен был иметь более мощную машину и более высокую скорость, что потребовало дополнительных котлов и установки второй дымовой трубы, а также изменения компоновки внутренних помещений i шже ватерлинии. Поскольку «Каледония» и «Оушен» были достроены по другому образцу, они описаны ниже как отдельная группа.

Вследствие того, что в процессе переделки корпус для размещения нового вооружения из 36 68-фунтовых орудий на одной палубе пришлось удлинить на 6,4 м, «Ройал Оук» был разрезан по миделю и его кормовую часть отодвинули вниз по стапелю на 6 м. В образовавшемся проеме были выставлены пять дополнительных шпангоутов, после чего посредством специальной системы раскреплений эту новую секцию довели до возможно большей жёсткости. Часть первоначального набора в носу и корме была разобрана и заменена новым, чтобы придать кораблю прямой форштевень и элиптическую корму с навесающим подзором, а также улучшить обводы в обеих оконечностях – в результате нос и корма в профиль стали очень похожи, так что «Ройал Оук» и «Принс Консорт» были известны как «двухконцевые корабли» («double-enders»). Поскольку первоначальная верхняя палуба была снята, он получил новую сплошную палубу, покрытую полудюймовым (12-мм) железом и 100-мм слоем дуба, который поддерживался железными бимсами и пиллерсами.

Управление рулём осуществлялось строенным штурвалом на квартердеке (шканцах), сдвоенным па главной палубе под ним и ещё одним на нижней палубе в офицерской кают-компании. Корабль имел лёгкий мостик, опирающийся на фатьшборт шканцев, но не имел боевой рубки. Его склонность к дифференту на нос подчеркивалась добавлением высокого полубака после ввода корабля в строй, вследствие чего он глубоко зарывался форштевнем на волнении, из-за этого носовой снарядный погреб пришлось перенести далее в корму.


Вооружение

После обычных изменений вооружения, сделанных ещё в проекте из-за постоянного совершенствования морской артиллерии в 60-е гг. XIX в., «Ройал Оук» получил обычную комбинацию из казнозарядных орудий Армстронга и гладкоствольных пушек – в данном случае восемь 7" нарезных казнозарядных и 24 68-фунтовых, установленных на батарейной палубе, а также трёх 7" на верхней палубе {два погонных в носу и одно ретирадное в корме). Это вооружение он нёс весь первый период его пребывания в строю флота -до 1867 г., после чего он получил новый состав артиллерии: четыре 8" и 16 7" на батарейной палубе и четыре 7" на верхней палубе в качестве погонных и ретирадных (все орудия – дульнозарядные нарезные).


Броня


Вследствие уязвимости деревянных корпусов от артиллерийского огня было признано необходимым полностью покрыть борта бронёй, и впервые британский корабль был полностью защищен по типу французского «Глуара». Слой железа толщиной 114мм простирался от верхней палубы до отметки 1,8 м ниже ватерлинии, утончаясь до 75 мм за 12 м от штевней. Порты батареи находились в 2 м от ватерлинии. За бронёй толщина корпуса из дуба составляла 0,7 м, а ниже брони она увеличивалась до 0,8 м, так что кромка брони не выделялась на фоне корпуса, и борта имели гладкую поверхность. Оставаясь деревянным кораблём, «Ройал Оук» не мог быть разделён на водонепроницаемые отсеки, никаких переборок не было и между машинно-котельными отделениями.

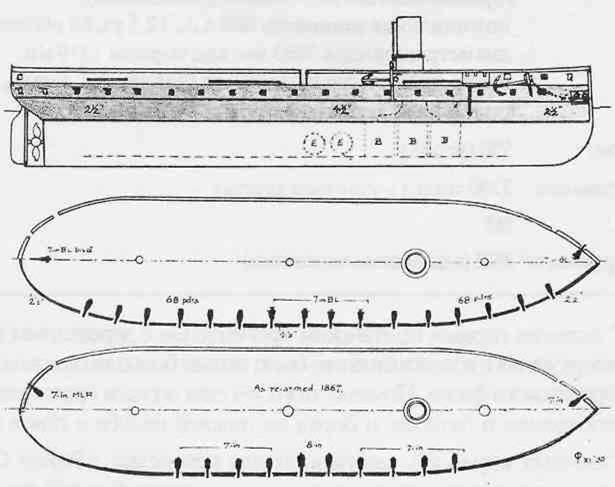

Схема бронирования «Ройал Оук»


Машинная установка

Машина мощностью 600 номинальных л.с. располагалась точно посередине корпуса, как было запроектировано для «Ройал Оука» еще в бытность его двухдечным, но гребной вал, вследствие удлинения корпуса, пришлось также удлинить. На ходовых испытаниях корабль развил индикаторную мощность в 3000 л.с, показав на Маплинкой мерной миле скорость 12,5 уз. Шесть котлов располагались в двух группах – носовой и кормовой, их топки были обращены внутрь корабля, как это было принято тогда. Хотя корабль был оснащен подъёмным винтом, под парусами он обычно шёл просто с отсоединённым от привода винтом, поскольку не имел полукруглой переборки вокруг подъёмной шахты между нижней и главной палубами, и отверстия шахты в этих палубах, через которые должны были подниматься винт и его коробчатая рама, закрывались круглыми крышками, которые, если их открывали даже при умеренном волнении, приводили к обширному заливанию.


Оснастка

Как двухдечный корабль, он должен был иметь паруса общей площадью 3066 м: (включая лиселя), а при переоборудовании ему решили дать ему более подходящую оснастку барка с двойными марселями, вследствие чего площадь парусов уменьшилась до 2300 м , с узкими бом-брамселями, площадью менее 65 м2 каждый. Такое парусное вооружение было вполне достаточным для службы в водах метрополии, но когда появилась вероятность его посылки на дальние станции, где от корабля требовалось совершать длительные переходы под всеми имеющимися парусами, потребовалась установка двух парусов большего размера. И в 1864 г. после снятия двойных марселей и однодеревных стеньг «Ройал Оук» силами команды переоборудовали в барк с одинарными марселями, а в 1866 г. прямые паруса добавили и на бизань-мачте, в результате чего он стал кораблём. Но именно с оснасткой барка и двойными марселями «Ройал Оук» установил рекорд скорости под парусами среди броненосных кораблей (этот рекорд так и не был побит), когда шёл из Гибралтара на Мальту 9 февраля 1864 г. с чистым днищем и взятыми на один риф марселями при ветре силой 7-9 баллов. При крене 18-20° он показал по лагу скорость 13,5 уз, равную скорости лучших паровых линкоров. Это был единственный случай, когда британский броненосец показал под парусами скорость выше, чем его лучшая скорость под парами.


Мореходные качества

Из-за низко расположенного центра тяжести «Ройал Оук» отличался широкими размахами бортовой качки и представлял собой неудобную орудийную платформу, хотя из-за своей более лёгкой машины он был чуть более устойчив на волнении, чем три корабля типа «Принс Консорт». Хорошо управляемый в любую погоду под парусами и под машиной, держась на курсе при попутной волне, он хорошо шёл при свежем ветре и имел большой резерв и для гораздо большей площади парусов.


«Ройал Оук»

В ведён в строи в Чатеме в апреле 1863 г. для Канала, а затем через несколько месяцев, вслед за «Резистенс», проследовал на Средиземное море. Эти два корабля стали первыми британскими броненосцами, прошедшими Гибралтарский пролив. В 1867 г. выведен из строя для перевооружения, после чего на шесть месяцев вернулся в Канал (в плохую погоду с ним столкнулся «Уорриор», который снёс шлюпки, якорные цепи, ванты и фордуны). В 1869 г. снова отослан на Средиземное море. При открытии Суэцкого канала сел у Порт-Саида вместе с двумя другими кораблями эскадры на необозначенную банку и был стащен с неё «ЛордомУорденом» без каких-либо повреждений и был разоружён в Портсмуте для ремонта, но вместо этого, с целью экономии средств, выведен из строя, 30.09.1885г., после 14 лет пребывания в Резерве 4-го класса, продан на слом.


Деревянные броненосцы «Принс Консорт» (б. «Трайомф»), «Каледония», «Оушен»

Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость


"Принс Консорт"

Пембрук

1860

1862

4.1864

266173 ф. ст.


"Каледония"

Вулич

1860

1862

7.1865

312034 ф.ст.


"Оушен"

Девонпорт

1860

1862

7.1866

298451 ф.ст.


Размерения, м

первоначальные: 76,8 х 17,37 х 7,62/8,08 измененные: 83,2 х 17,83 х 7,32/8,15


Водоизмещение, т

6830 (корпус и броня 4393, оборудование 2534)


Вооружение

"Принс Консторт" (при вступлении в строй): 7 7" казнозарядных нарезных, 8 100-фунтовых гладкоствольных, 16 68-фунтовых гладкоствольных.

"Каледония" (при вступлении в строй): 10 7" казнозарядных нарезных, 8 100-фуетовых гладкоствольных, 12 68-фунтовых гладкоствольных.

"Оушен" (при вступлении в строй): 24 7" дульнозарядных нарезных.

Все три после перевооружения в 1867 г.: 4 8" дульнозарядных нарезных. 20 7" дульнозарядных нарезных.

"Принц Консорт" после перевооружения в 1871 г.: 7 9" дульнозарядных нарезных, 8 8" дульнозарядных нарезных.


Броня, мм

батарея, борт по нижней палубе и пояс по ватерлинии 75-114 (общий вес брони 935 т).


Механизмы

горизонтальные поршневые ("Моделей"), номинальная мощность 1000 л.с, 12,5 уз, диаметр цилиндра 2337 мм, ход поршня 1219 мм, 56 об/мин, 8 коробчатых котлов (рабочее давление 1,4 атм.), четырехлопастной винт диаметром 6400 мм.


Запас топлива, т

550 (уголь)


Дальность плавания

2000 миль (5-узловым ходом)


Экипаж, чел.

605


Площадь парусов, м2

2326 (с двойными марселями)


Хотя эти корабли строились в качестве временной меры, чтобы поддержать броненосные силы флота в напряжённый период, оперативность французского кораблестроения оказалась таковой, что никакой необходимости в особых усилиях по их быстрой переделке не оказалось. Поэтому они были введены в состав флота с примерно годичными интервалами и получили разное вооружение в соответствии с изменениями в развитии морской артиллерии в течение шести лет их общей постройки.

Все они по типу были очень близки к «Ройал Оук» и имели схожие с ним размерения (за исключением того, что их осадка кормой была на 0,6 м больше, чем носом, что и привело к увеличению водоизмещения) и такую же защиту. Но установка более мощных паровых машин оказалась ошибкой. Если бы увеличения мощности можно было достигнуть без увеличения веса, все они разами бы ожидаемую более высокую скорость. В данном же случае более тяжелые машины и дополнительные котлы просто увеличили осадку кораблей, что привело к дополнительному расходу угля и уменьшению дальности плавания без каких-либо преимуществ. Фактически, они только таскали свою лишнюю нагрузку и сильнее, чем другие корабли с деревянными корпусами, страдали от деформаций корпуса, что прибавляло много хлопот.

На флоте их постройку расценили как шаг назад, тяжёлые деревянные корпуса этого трио имели лишь 80% несущей способности железных корпусов того же размера. Помимо этого, износ деревянных корпусов происходил почта в два раза быстрее железных – обычно допускалось, что стоимость исправления случайных повреждений в течение 12-15 лет службы могла достигать первоначальной стоимости корабля. Тем не менее, все три корабля оказались удобным вложением денег: ожидаемый срок их службы составлял 10-12 лет и значительную часть этого периода они должны были служить в качестве флагманских кораблей на дальних станциях. Фактически, эти три броненосца составляли ядро Средиземноморского флота в течение нескольких первых лет их службы.


Вооружение

Отношение веса вооружения к водоизмещению у этих кораблей было самым большим среди линкоров того времени и, хотя их тоннаж был значительно меньше, чем у «Уорриора» или «Ахиллеса», вес бортового залпа уступал незначительно. При вступлении в строй, «Принс Консорт» нёс весьма разнородное вооружение из семи 7" казнозарядных орудий – трёх на верхней палубе в качестве погонных и ретирадного, восьми 100-фунтовых {в середине корпуса) и 16 68-фунтовых по бортам. "«Каледония» отличалась наличием еще трёх 7" казнозарядных орудий, но имела на четыре 68-фунтовых меньше, а на её верхней палубе было установлено четыре 7'» пушки, а не три. Все орудия стояли на деревянных станках, которые были первым усовершенствованием прославленных колёсных лафетов. Что касается «Оушена», то он был готов, когда казнозарадные и гладкоствольные орудия уже сняли с вооружению, поэтому его служба началась с 24 7" дульнозарядными орудия. В 1867 г. первые два корабля были перевооружены на четыре 8" и 20 7" дульнозарядных, а на «Оушене» также четыре средних бортовых орудия заменили на 8" нарезные дульнозарядные, так что теперь все три корабля впервые несли равное вооружение. В ноябре 1871 г. «Принс Консорт» ещё раз подвергся перевооружению: теперь он нёс три 9" 12-тонных орудия на верхней палубе, а также четыре 9" и восемь 8" в батарее на главной палубе. Все эти орудия были установлены на корабле на металлических станках системы кэптена Скотта, которые допускали ведение огня на волнении, чего не позволяли колесные лафеты. Поэтому, хотя к этому времени «Принс Консорт» был выведен в резерв, он считался одним из самых лучших по вооружению британских кораблей.

Не имея специальных салютных пушек, эти корабли были вынуждены использовать для официальных церемоний своё главное вооружение, которое в закрытых гаванях звучало довольно впечатляюще.


Броня

Корпус от уровня верхней палубы до отметки 2 м ниже ватерлинии полностью покрывался железом толщиной 75-114 мм, как и у «Ройал Оук». Впервые на кораблях Королевского флота были установлены командные пункты – на верхней палубе в средней части по бортам стояли круглые башенки высотой по 2 м и диаметром 1,5 м. Они имели деревянную конструкцию, с толщиной стенок 300 мм, поверх которых шёл 100-мм слой железа. В башенках находились переговорные трубы к штурвалам и в машинное отделение. К сожалению, эти башенки оказывались совершенно бесполезными, когда стреляли орудия батареи, но они сослужили хорошую службу в качестве «шкафчиков для палубной приборки».

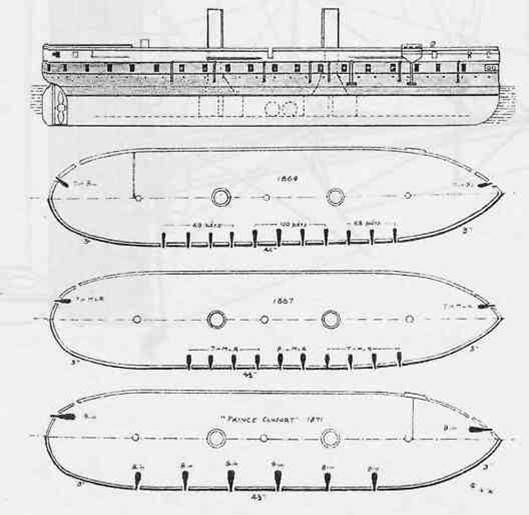

Схема бронирования «Оушена»


Механизмы


Для установки машин с повышенной до 1000 номинальных л.с. мощностью и дополнительных котлов обычное распределение весов применить было нельзя. До сих пор броненосцам наибольшая ширина придавалась за миделем, что позволяло располагать машины приблизительно на одной трети длины корпуса от ахтерштевня во избежание излишней длины гребного вала, а котлы и угольные бункера размещались ближе к носу, сводя к минимуму дифферент. Но на «Принс Консорт» единственным подходящим для размещения увеличенных по размерам машин местом была центральная вставка корпуса, приходящаяся именно на район миделя, поэтому котлы пришлось разместить двумя группами – впереди и позади машины; каждая группа котлов имела свои бункера вдоль бортов. Следствием этого стали необычно широко расставленные дымовые трубы.

Механизмы оказались слишком тяжелыми, это привело к прогибу корпуса, стрелка которого на «Каледонии» менее чем за два года нахождения корабля в строю достигла 75 мм, что требовало постоянной регулировки вала Вал проходил сквозь основание грот-мачты, которое из-за этого было сделано в форме буквы «А»(без перекладины), и шедшего по диаметральной плоскости под кормовым котельным отделением, но вследствие того, что топки располагались сбоку от вала, это очень мешало кочегарам и быстро их утомляло. На ходовых испытаниях «Капедония» оказалась самой быстрой изо всех трёх развив 12,9 уз, далее шли «Оушен»(12,7 уз) и «Принс Консорт» (12Ј уз).


Оснастка

Только «Принс Консорт», как и «Ройал Оук», имел двойные марселя, поскольку ко времени ввода в строй остальных двух кораблей эта оснастка уже исчезла с флота. Как барки с одиночными марселями, они получали брам-стеньги, а в 1866 г. на бизань-мачте также установили реи, и оснастка стала корабельной. И всё-таки они могли нести гораздо большую площадь парусов, чем делалось под установку двойных марселей, из-за чего марсы располагались на 1,5 м ниже обычного, а топы (те части мачт, где они шли внахлёст со стеньгами) оказались очень протяженными, что уменьшило общую высоту верхнего рангоута и площадь стакселей и гафелей, которые к тому же пришлось разместить ниже. Это уменьшение площади парусности плюс сопротивление неотсоединяемого от вала винта, имевшего диаметр 6,4 м. делало эти корабли неважными парусными ходоками – «Каледония» и «Оушен» давали максимум 11,5 уз, а «Принс Консорт»-всего 10.

Правда, «Оушену» принадлежит рекорд расстояния, пройденного британским броненосным кораблём под парусами за сутки – 26 августа 1867 г. на переходе из Гибралтара в Гонг-Конг он прошел в полосе «ревущих сороковых» 243 мили.


Мореходные качества

Все три корабля хорошо управлялись и под парусами, и под парами, но необычно низкий центр тяжести давал им метацентрическую высоту 1,8 м, из-за чего они имели очень глубокую бортовую качку и были плохими орудийными платформами, В этом отношении «Принс Консорт» – единственный изо всех трёх, прослуживший полную кампанию в Канале и всё это время находившийся под общим наблюдением – стал предпоследним стандартом для сравнения при оценке подобной чрезмерной остойчивости. «Лорд Клайд», у которого угол крена при сравнительных испытаниях всегда оказывался гораздо больше, чем у других кораблей, был вообще вне сравнения как эталон для измерений качеств бортовой качки, так что, как правило, когда надо было оценить какое-либо необычное поведение на воде того или иного корабля, звучала фраза: «так же отвратительно кренится, как «Принс Консорт». В 1872 г. у Порт-Элизабет (мыс Доброй Надежды) «Оушен» имел в подветренную сторону крен 45°, когда с суши задул необычайно сильный ветер, в тех местах, называемый «Шторм с мыса» (Cape snorter).


Внешний вид

В профиль они выглядели угрюмо, а их вторая труба между грот и бизанъ-мачтами помогала легко отличить их от других кораблей. Они были спроектированы с внутренними шпигатами, выходы которых находились в 1,8 м ниже ватерлинии, но вскоре, после того, как «Принс Консорт» чуть было не погиб во время шторма в Ирландском море в самом первом своем плавании в Ливерпуль из-за скопившейся на палубе воды, от которой он не мог избавиться, эти корабли получили множество добавочных шпигатов, чьи желоба обезобразили их борта.

Все три сошли на воду со сплошной верхней палубой, но впоследствии на «Каледонии» и «Оушене» были добавлены полуюты, а «Принс Консорт» и «Каледония» получили возвышенный полубак. В результате осадка на «Каледонии» увеличилась на 15 см, на «Оушене» – на 23 см, а «Принс Консорт» уменьшил свой дифферент на корму на 7 см и стал сидеть в воде прямее. С добавлением полубаков первоначальные фиксированные железные бушприты с заметным углом наклона были заменены на деревянные съёмные, которые шли почти параллельно уровню воды.

Эти корабли, хотя и построенные изначально для временной службы, оказались удачными, и на время их короткой активной службы стали самыми ценными единицами флота. Их вывели в резерв только тогда, когда для замены появилось достаточно много новых броненосцев с железными корпусами.


«Принс Консорт»

Заложен в Пембруке в I860 г. как 90-пушечныЙ корабль «Траиэмф», но в феврале 1862 г. переименован в честь принца Альберта. Сразу после ввода в строи в 1864 г. был послан в Ливерпуль, чтобы блокировать гам возможный выход в море построенных фирмой братьев Лэрд броненосных таранов конфедератов «Скорпион» и «Уайверн», и чуть было не погиб на переходе Ирландским морем. В 1864-1867 гг. в Канале (перевооружён), в 1867-1871 гг. на Средиземном море. Выведен из состава флота в Плимуте в 1871 г. и снова перевооружён. К 1882г. признан ветхим и в марте 1882г.продан на слом.


«Каледония»

Закончен в Вуличе только в июле 1865 г. из-за задержек с поставкой орудий. Вошёл в строй как второй флагман эскадры Средиземного моря. В 1866 г. добавлен полуют, временно флагман Канала для опытных плаваний эскадры (перевооружён в 1867 г.), позднее сменил «Викторию» в качестве флагманского корабля командующего Средиземноморским флотом (до 1869 г.). Вернулся в метрополию в 1872 г. Сторожевой корабль на реке Форт в 1872-1875тт.,разоружён в Плимуте, где и простоял до продажи на слом 30 сентября 1886г.


«Оушен»

Введён в строй в Девонпорте для Канала в 1866 г., но отправлен на Средиземное море. 18 июня 1867 г. вышел из Гибралтара в Гонг-Конг, прибыв в Батавию через 133 дня, идя главным образом под парусами – единственный британский броненосный корабль, дважды обогнувший мыс Доброй Надежды под парусами. В 1867-1872 гг. – служба в Китае (без докования). Вернулся в метрополию под парами (средняя скорость 4.5 уз), прибыл в Плимут через 164 дня после выхода из Сингапура. В 1882 г. в резерве верфей, затем продан на слом.

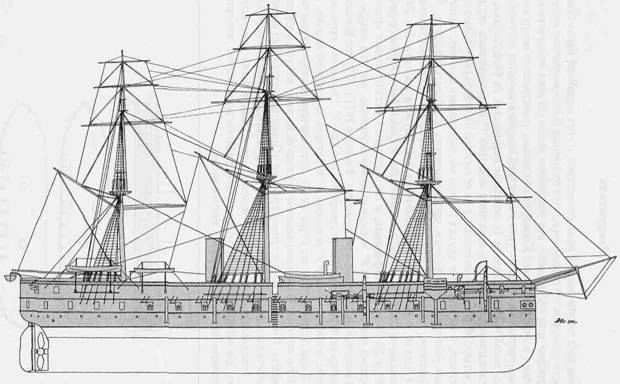

Броненосец «Оушен»
