Глава 14. «Минотавр», «Эджинкорт» и «Нортумберленд»

Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость


"Минотавр"

"Эджинкорт"

"Теймз Айрон Уоркс"

"Лэрд"

12.09.1861

30.10.1861

12.12.1863

27.03.1865

19.12.1868

1.06.1867

478855 ф.ст.

483003 ф.ст.


Размерения, м

121,9x18,13x8,46


Водоизмещение, т

10960

"Эджинкорт": корпус и броня 7560, оборудование 3340, "Минотавр": корпус и броня 7170, оборудование 3130.


Вооружение

После вступления в строй: 4 9" дульнозарядных нарезных, 24 7" дульнозарядных нарезных, 8 24-фунтовых;

После перевооружения в 1875 г.: 17 9" дульнозарядных нарезных, 2 20-фунтовых.


Броня, мм

Пояс 140 от верхней палубы до отметки 1,75 м ниже ватерлинии (в носу и корме 114), траверзы 140, рубашка борта 16, подкладка (тик) 250 (общий вес железной брони 1776 т)


Механизмы

"Минотавр": горизонтальные тронковые ("Пени"), два цилиндра (диаметр 2845 мм), ход поршня 1295 мм, на испытаниях 6700 инд л.с., 14,32 уз, 58 об/мин, 10 прямоугольных котлов (давление 17,6 атм), четырёхлопастный винт (диаметр 7315 мм),

"Эджинкорт": возвратные с соединительным штоком ("Моделей"), два цилиндра (диаметр 2565 мm), ход поршня 1372 мм, на испытаниях 6870 инд л.с, 14,8 уз, 61 об/мин, 10 прямоугольных котлов (давление 17,6 атм), четырёхлопастный винт (диаметр 7468 мм).


Запас топлива, т

750/1400 (уголь)


Дальность плавания

1500 миль 7,5-узловым ходом (на 6 котлах), 1000 миль (на 10 котлах).


Площадь парусов, м2

3008 (в 1871)


Экипаж, чел.

705 по штату, 800 в действительности


Конструкторы

А.Абетхолл, Дж.Лардж


Главной особенностью этих двух кораблей было то, что на момент проектирования они имели самое мощное в мире вооружение, были защищены самой толстой бронёй и создавались как самые быстроходные из мореходных кораблей. В действительности они оставались самыми большими боевыми кораблями в мире в течение 10 лет, а также самыми большими одновинтовыми кораблями. Оба они оказались одними из самых маневренных под парами и самыми медлительными и плохо управляемыми под парусами среди всех броненосных кораблей.

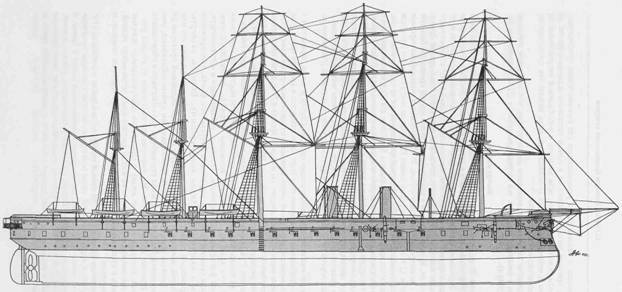

Броненосец «Эджинкорт»


Первоначально «Ахиллес» должен был стать 50-орудийным фрегатом, однако затем его вооружение уменьшили за счёт отказа от всех орудий, стоящих вне броневых прикрытий. Для этих трёх кораблей Совет поставил условие – все их орудия должны были быть защищены броней, а скорость остаться такой же без применения более тяжелых машин. Броня должна была простираться от штевня до штевня, причём длина корпуса увеличивалась для получения хороших обводов в оконечностях, а изменения в ширине и осадке допускались – не большие, чем это требовалось для несения дополнительной нагрузки. В результате получился длинный корпус с прекрасными обводами, который позволил получить высокую скорость при заданной мощности машин и, как отозвался о них впоследствии Барнаби: «Эти корабли были вершиной Уоттса, но он был обруган инспектором флота за мнимую экстравагантность в их размерах по сравнению с современными французскими проектами».

Это мнение основывалось на принципе, который был принят спустя 30 лет. Он гласил, что британские корабли при таких же скорости, вооружения и бронировании должны быть больше, чем современные им иностранные корабли того же типа, поскольку это диктовалось требованиями большей автономности плавания (увеличенным запасом угля, воды и прочего). Но для «Минотавра» этот аргумент вряд ли подходил, поскольку его запас угля составлял всего 750 т (полный 1400 т) по сравнению с 850 т на «Уорриоре» и 675 т на гораздо меньшем по размерам «Глуаре», так что суровая критика инспектора оказалась правильной (хотя её в большей степени следовало отнести Совету, чьи указания связывали Уоттсу руки). Когда это трио было готово, они оказались маневренными кораблями, но их орудия и броня настолько обесценилась в течение долгого периода постройки, что они с трудом оправдывали первоначальные затраты на постройку и расходы на последующие модернизации. Хотя они и достигли широкой известности как боевые корабли, но это было в основном из-за внушительного внешнего вида, который создавал им репутацию «по крайней мере на пляжах южного побережья Англии, если даже не в Париже и Риме – ещё долгое время после того, как их боевая цепкость оказалась сильно поколебленной быстрым прогрессом морской артиллерии и потребностью в более тяжелой защите.

Как первоначально предполагалось, все три корабля должны были стать совершенно одинаковыми, но в начале 1865 г. на «Нортумберленде» последовали изменения в вооружении и защите, и он выделимся в самостоятельный тип, и, как таковой, рассматривается отдельно. Общим у всех трёх было то, что они являлись самыми длинными и крупными одновинтовыми боевыми кораблями всех времён и самыми мощными в Королевском флоте в течение следующих 10 лет. Запомнились они и уникальной пятимачтовой оснасткой, а «Минотавр» и «Эджинкорт» прославились ещё и тем, что всю свою активную службу прошли флагманскими кораблями.


Общая конструкция

Корпус был на 6 м длиннее, чем у «Ахиллеса», борта имели легкий завал, таранный форштевень – скруглённое очертание, а полукруглая в плане корма вертикально опускалась почти до самой воды и оканчивалась невысоким наклонным подзором. Открытый полубак и полуют создавали впечатление легкого прогиба корпуса. Управление кораблём осуществлялось с лёгкого навесного мостика, оснащённого маленькой ходовой рубкой, который покоился на фальшборте чуть спереди среза полуюта. Внутри корпус имел три палубы, глубина корпуса от уровня нижней палубы до днища составляла 6,4 м, а межпалубные расстояния – 2,8 м (между нижней и главной палубами) и 2,21 м (между главной и верхней). Между главной палубой и днищем вдоль корпуса проходили продольные переборки, отстоящие от бортов на 1,07 м, это пространство подразделялось на водонепроницаемые отсеки, а 15 поперечных переборок делили внутреннюю часть корпуса на главные отсеки (как на «Уорриоре»). Двойное дно имелось только на протяжении машинно-котельных отделений. На батарейной палубе стояла единственная поперечная переборка в 7,6 м от носа, а дальше в корму вся палуба просматривалась свободно. Экипаж спал в этой палубе, а офицерские каюты располагались ниже «во мраке и зловонии нижней палубы, «хотя в корме имелась просторная и пустая полупалуба, освещаемая через четыре больших порта, которую каждый командир корабля и каждый инспектирующий адмирал с монотонным постоянством рекомендовали для переделки в кают-компанию, и каждая такая рекомендация без комментариев отклонялась Советом, причина чего не указана ни в одном протоколе Адмиралтейства, её даже невозможно было угадать, если не знать о непобедимой непреклонности Уайтхолла в отношении любых нововведений, если только эти последние не были абсолютно неизбежными». 15

Эти корабли заслуживают внимания ещё и потому, что они стали первыми кораблями с железным корпусом, чья несущая способность (5232 т) превысила вес корпуса (5043 т).


Вооружение

В качестве 50-орудийных фрегатов они по первоначальному проекту должны были нести 40 100-фунтовых орудий Армстронга в батарее на главной палубе и 10 орудий на станках с бортовыми штырями на верхней палубе. Но ко времени спуска их на воду казнозарядные орудия сняли с вооружения, и номинально готовый в 1865 г. «Минотавр» был вынужден ещё полтора года ожидать результатов испытаний новых орудий, прежде чем получил их. К этому времени в конструкции морских орудий произошли большие перемены – на вооружение начали поступать 9" 300-фунтовые дульнозарядные нарезные орудия весом 12 т. Э.Дж.Рид, который сменил И.Уоттса на посту главного строителя флота, желал показать, что корабль с бортовой артиллерией мог не только нести орудия, которые до этого времени считались слишком большими для обслуживания вручную в батарее, но и действовать ими с таким же удобством, как и экспериментальный «Ройал Соверен», имеющий эти орудия в башнях. Поэтому в состав вооружения главной палубы наряду с 22 7" дульнозарядными орудиями включили и четыре 9" дульнозарядных. Под полубаком стояло 7" погонное орудие, стрелявшее через небольшие амбразуры с каждого борта, а под полуютом располагалось ретирадное 7" орудие, которое намело несколько позиций у квадратных портов по углам. Восемь 24-фунтовых салютных гаубиц установили на полуюте.

9" орудия имели металлические станки системы Скотта и могли заряжаться с помощью прибойника, выведенного за борт через отверстие в крышке порта (она оставалась закрытой на все время цикла заряжания и подготовки орудия к выстрелу). Порты имели высоту 0,84 м и ширину по внешней кромке 0,71 м, а изнутри ширина порта увеличивалась до 1,93 м, так что угол горизонтальной наводки в нос и корму от траверза достигал 30° (т.е. всего 60°). Косяки портов отстояли от воды на 3 м.

Однако все 7" 6,5-тонные орудия имели станки с канатными накатниками, которые не позволяли вести быструю стрельбу и были настолько опасными в работе, что даже на умеренном волнении корабль, оснащённый ими, оказывался фактически безоружным. Поэтому «Минотавр» и «Эджинкорт», хотя и были самыми большими кораблями британского флота, одновременно являлись и наиболеее неудачно вооруженными. Если бы эксперты Артиллерийского отдела флота, ведавшие принятием на вооружение тех или иных моделей, выносили свой вердикт хотя бы после недельной проверки их в море в плохую погоду и со всеми необходимыми приспособлениями, они бы, без сомнения, быстро придумали что-нибудь, что облегчило и обезопасило бы труд судовых артиллеристов. Но информация поступала из вторых рук -от моряков, которые, хотя всю жизнь и занимались обслуживанием тяжелых морских орудий вручную, однако не имели достаточных технических знаний, чтобы быть в курсе широкого круга вопросов и по стволам, и по станкам, и по боеприпасам.

При перевооружении в 1875 г. на единый калибр, когда корабли получили по 17 9" дульнозарядных нарезных орудий, стало необходимо увеличить размеры пушечных портов, что можно было сделать, только срезав в необходимых местах и броню, и тиковую подкладку, и железную обшивку с помощью ручного сверла, зубила и молотка, по цене 250 ф.ст. за порт. В процессе работ по модернизации увеличили также пороховые и снарядные погреба, а на крыльях мостика установили пуленепробиваемые щиты, за которыми разместили устройства системы Эллиота, позволяющие посредством замыкания электрической цепи производить одновременный бортовой залп изо всех орудий. Как альтернативный вариант траверзной системы установки погонных и ретирадных орудий на верхней палубе, когда орудия разворачивались с помощью сложной системы криволинейных погонов, была сделана попытка установить 12-тонное орудие другим способом. Установка состояла из поворотной платформы вровень с палубой и рельсовых направляющих. Она позволяла подводить орудие к трём различным портам в носу (на каждое из двух орудий) и к четырем портам в корме (по два на борт) для одного орудия. Хотя эта установка оказалась не вполне удачной, поворотная платформа была всё же лучше, чем система криволинейных погонов. Примечательно, что «Минотавр» оснастили первым на флоте прожектором.

В то время оправдание всех расходов на перевооружение простой заменой 7" орудий на 9" признали неубедительным, и кэптен Скотт заявил, что за те же деньги можно установить на верхней палубе четыре 38-тонных орудия, на тот момент самых больших на флоте.

Около 1883 г. на обоих кораблях по два 9" орудия заменили на такое же количество 6" казнозарядных, а в 1891 г. добавили еще по четыре 120-мм казнозарядных, по несколько 3-фунтовых пушек и пулемётов. Остальные же дульнозарядные орудия эти корабли сохранили до конца своей службы в активном флоте.


Броня

Впервые с момента постройки «Уорриора» броня была утолщена до 140 мм (в оконечностях она утончалась до 114 мм). Эта защита покрывала весь борт от уровня верхней палубы до отметки 1,75 м ниже ватерлинии. Чтобы компенсировать увеличение веса, толщину подкладки уменьшили с 450 до 230 мм, и это изменение некоторое время считалось неудачным, поскольку суммарная защита на испытаниях показала худшую сопротивляемость, чем броня и подкладка «Уорриора». Однако потом установили, что заряд пороха 300-фунтового орудия, которое использовалось для испытания брони, оказался увеличен с 16 кг до 22,7 кг. чтобы увеличить пробивную силу бронебойного 68кг снаряда. Поперечная броневая переборка в носу, защищающая погонное орудие, также имела толщину 140 мм.

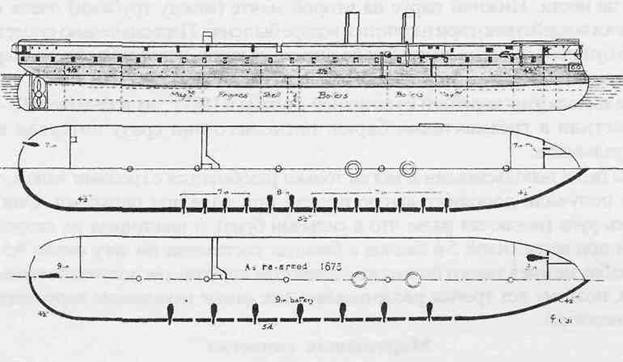

Схема бронирования «Эджинкорта»


Машинная установка

«Минотавр» получил тронковые машины с двумя цилиндрами диаметром по 2845 мм. Они располагались слева от вала и уравновешивались установленными напротив них с другой стороны кондесаторами. При 58 об/мин он при полной нагрузке давал 14,25 уз. «Эджинкорт» имел возвратные машины с соединённым штоком фирмы «Моделей», диаметр цилиндров которых составлял 2565 мм, но ход поршней был чуть больше. При 64 об/мин винта он в полном грузу давал около 14,75 уз. В некоторых справочниках ему приписывается скорость 15,43 уз, но это значение было получено на предварительных испытаниях, когда корабль имел небольшую осадку и только нижние мачты, без остального рангоута.

Десять котлов располагались двумя рядами в центральной кочегарке, которая плохо вентилировалась: температура в ней на полном ходу достигала 130° (по Фаренгейту). После замены котлов в 1893 г. «Минотавр» развил 14 уз при 6288 индикаторных л.с.

Не считая главных машин, других механизмов на кораблях не было вплоть до 1875 г., когда был установлен паровой рулевой привод (до этого руль поворачивался вручную с помощью счетверённых штурвалов на шканщах и орлоп-деке). Как и на «Уорриоре», управление рулём было неудовлетворительное, и на «Минотавре» для описания циркуляции в течение 7 мин 45 с требовалось иметь по 10 человек на верхнем и нижнем штурвалах и 60 человек на вспомогательных полиспастах, причем только для отклонения пера руля на умеренный угол (23°) требовалось 1,5 минуты.


Оснастка

Чтобы обеспечить таким большим корпусам достаточную площадь парусов, на них установили по пять мачт, которые назывались: фок, вторая, грот, четвёртая и бизань. Они вооружались однодеревными стеньгами (без брам-стенег). Первые четыре мачты несли нижние прямые паруса, двойные марсели, брамсели и трисели на гафелях (на второй мачте триселя не было), а бизань-мачта должна несла только спанкетр-бизань. Бом-брамселей не было. Однако в итоге подобную оснастку имел один «Минотавр», и вскоре она была признана неудовдетворительной – реи с четвёртой мачты были сняты, двойные марсели заменили на одиночные и добавили также брамсели и бом-брамсели на брам-стеньгах поверх стеньг. После этого в название мачт были внесены изменения: они стали называться фок, вторая, грот, бизань и джиттер. Для улучшения внешнего вида этих кораблей в глазах моряков на бизань-мачте теперь часто поднимали запасные марса- и брам-реи, а на джиггере – брам- и бом-брам-реи, которые на самом деле парусов не несли. Нижний парус на второй мачте (между трубами) очень сильно подвергался воздействию гари и копоти и вскоре был снят. Первоначально существовала идея, что бушприт будет на время боя подниматься вверх, поворачиваясь на шарнире в его основании, и укладываться назад.

После выхода этих кораблей из активной службы в 1887 г., их в течение 1893-1894 гг. переоснастили в трёхмачтовые барки, после чего они сразу потеряли всякую индивидуальность.

Винты были неподъемными и могли только разобщаться с гребным валом, так что корабли получили дополнительную помеху при ходе под парусами. Они плохо слушались руля (исключая разве что в сильный бриз), и наилучшая их скорость под парусами при ветре силой 5-6 баллов в бакштаг составляла по лагу около 9,5 уз. Ни один корабль не имел такого большого количества парусов для получения столь малой скорости, поэтому вся тройка расценивалась как самые неуклюжие парусники среди всех броненосцев.


Мореходные качества

«Минотавры» считались достаточно мореходными судами, имея метацентрическую высоту всего 1,18 м, что ставило их в один ряд с самыми остойчивыми кораблями флота. При ручном приводе руля они управлялись медленно, но после установки парового привода стали очень маневренными. Как подчеркнул адмирал Коломб на разборе морских маневров в февралю 1890 г.,

«… длина корабля не так уж сильно влияет на маневренные способности, как многие думают, и некоторые из наших самых больших кораблей являются и самыми маневренными. «Минотавр» и «Нортумберленд», два наших самых длинных корабля, есть и самые маневренные единицы нашего флота. Не вызывает и тени сомнения, что «Эдинбург», который на 23 м короче «Минотавра», для маневрирования требует на целый корпус большего пространства, чем «Минотавр».


«Минотавр»

Заказан под названием «Элефант», вскоре изменённое. Был весьма эффектно спущен на воду в Блэкуолле в декабре 1863 г., после чего достраивался целых два года из-за изменений в проекте, а затем полтора года ожидал окончания испытаний вооружения и оснастки. Введён в строив Портсмуте в апреле 1867 г. как флагман Канала и занимал это почётное место ] 8 лет. Имел столкновение с «Беллерофоном», потерял бушприт и фор-брам-стеныу. Ремонт и перевооружение в 1873-1875 гг., флагман Канала в 1875-1887 гг. Резерв в Портсмуте в 1887-1893 гг. Учебный корабль в Портленде («Боскауэн II») в 1893-1905 гг. и в Гарвиче в 1905-1922 тт. («Ганп»). Продан на слом в 1922 г., через 61 год после закладки киля. Всю активную карьеру прослужил в качестве корабля старшего флагмана с уникальным рекордом по количеству проведенных на его борту помпезных церемоний. На сутки опоздал, чтобы принять участие в бомбардировке Александрии. Сохранил свои старые мачты и трубы до конца дней был окрашен по старому образцу в «желто-бело-чёрную ливрею».


«Эджинкорт»

Заложен в сухом доке в Биркенхеде как «Кэптен» и всплыл в нём в марте 1865 г. Закончен в 1868 г. и введён в строй в июне 1868 г., чтобы в паре с «Нортумберлендом» отбуксировать с Бермудских островов плавучий док на о.Мадейра. В 1869-1873 гг. корабль второго флагмана флота Канала (в 3871 г. выскочил на скалы Перл-рок, Гибралтар; и чуть было не погиб). В 1873-1875 гг. флагман Канала, на время ремонта «Минотавра». В 1875-1877 гг. прошёл ремонт и перевооружение. 1877-1878 гг. являлся вторым флагманом на Средиземном море (прошёл через Дарданеллы в составе эскадры Хорнби), а затем вернулся в Канал и состоят там вторым флагманом до 1889 г. Разоружён в Портсмуте и выведен в резерв, 1889-1893 гг. Учебный корабль в Портленде в 1893-1905 гг. («Боскауэн III») и в Гарвиче («Ганг II») в 1905-1909 гг., затем превращен в угольную баржу С.409 в Ширнессе, с 1909 г. по наши дни – мрачный, полуразрушенный и невероятно сморщенный памятник гордому кораблю, на котором несли свой флаг 15 адмиралов.1 ''


«Нортумберленд»

Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость


"Нортумберленд"

"Мейр"

10 10.1861

17.04.1866

8.10.1868

444256 ф.ст.


Размерения, м

121.9 х 18.14x8,46


Водоизмещение, т

10780 (корпус и броня 7340. оборудование 3340)


Вооружение

По проекту: 48 68-фунтовых дульнозарядных гладкоствольных, 2 7" дульнозарядных нарезных, 8 40-фунтовых дульнозарядных нарезных

После вступления в строй: 4 9" дульнозарядных нарезных.


22 8" дульнозарядных, нарезных.

Посте перевооружения в 1872 г.: 7 9" дульнозарядных нарезных, 20 8" дульнозарядных нарезных, 2 20-фунтовых.


Броня, мм

пояс 140 от верхней палубы до отметки 1,75 м ниже ватерлинии (на протяжении 56,2 и в середине корпуса), борт ниже главной палубы в оконечностях 114-140 (подкладка под бортовую броню 250, тик), траверзы на главной палубе 140, боевая рубка 114 (общий вес брони 1549 т).


Механизмы

Горизонтальные тронковые ("Пени"), два цилиндра (диаметр по 2845 мм), ход поршня 1295 мм, индикаторная мощность 6560 л.с, 14,13 уз, 58 об/мин, четырехлопастный винт, машина, 10 прямоугольных котлов (давление 1,75 атм).


Запас топлива, т

750/1400 (уголь)


Конструкторы

А. Абетхолл и ДжЛардж


Заложен как однотипный «Минотавру» и «Эджинкорту», но, после того, как И.Уоттса на посту главного строителя флота сменил Дж.Рид, уже на стапеле начал подвергся конструктивным изменениям, в результате чего выделился в самостоятельный тип. Ко времени закладки «Нортумберленда» на вооружение, после долгого господства 68-фунтовых орудий, приняли не очень удачные казнозарядные орудия, от которых затем в свою очередь внезапно отказались в пользу дульнозарядных нарезных. Быстрый прогресс мощи орудий угрожал тем, что эти огромные корабли могли устареть еще до ввода их в строй! Поэтому Совет принял решение о вооружении третьего корабля серии более мощными новыми 8" орудиями вместо 7", как на первых двух, а 120 т лишнего веса компенсировать уменьшением площади бронирования. Таким образом, этот корабль ознаменовал возврат к схеме бронирования «Ахиллеса» (пояс и батарея), имея защиту батареи по длине лишь 56,2 м вместо 65 м., как на «Ахиллесе». Однако, хотя «Нортумберленд» и получился более сильным кораблем, чем первые два, он всегда занимал в эскадре подчинённое им положение.

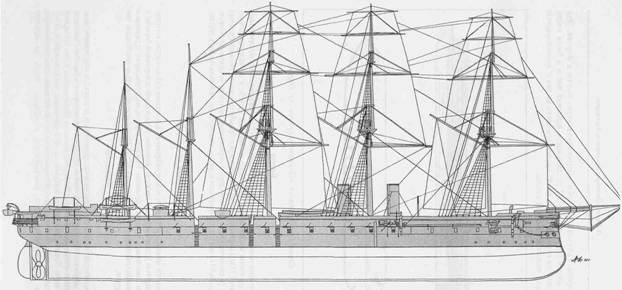

Броненосец «Нортумберленд»


Вооружение

Батарея была намного короче, чем на «Минотавре», и заметно выделялась на фоне надводного борта отсутствием орудийных портов в оконечностях (здесь имелись только проёмы для освещения и вентиляции, хорошо различимые). Это отличало его от двух первых кораблей, у которых от носа до кормы простиралась непрерывная линия квадратных орудийных портов (правда, на одной из ранних фотографий «Нортумберленда» видны накрашенные порты, как бы продолжающие батарею до оконечностей). Под полубаком располагались два погонных 8" орудия, которые защищались броневой переборкой. Они могли вести огонь через небольшие амбразуры под полубаком. Батарея на главной палубе состояла из двух 9" и девяти 8" орудий на каждом борту, в корме были установлены ещё два 7", а над ними ещё по одному 8", причём все четыре орудия в корме бронёй не защищались.

«Нортумберленд» нёс на 68 т артиллерийского вооружения больше, чем «Минотавр», и благодаря специальным устройствам все его 26 тяжёлых орудий могли использоваться в любых погодных условиях, в то время как только два 7" были установлены на небезопасных станках, с канатными компрессорами и накатниками.

При перевооружении корабля в 1875 г. его носовые 8" орудия заменили на 9", а в корме одно 9" орудие установили под полуютом вместо прежних двух 8", а два последних 8" орудия батареи переместили в корму на место бывших здесь до этого 7". На главной палубе установили также четыре аппарата для выпуска нового оружия – торпед Уайтхеда, которые выпускались через порты в бортах. Эти торпеды имели скорость всего 7 уз, дальность действия 900 м и были очень неустойчивы на курсе. В 1886 г. два 8" орудия заменили на два 6" казнозарядные и добавили несколько мелких пушек.


Броня

Броня батареи толщиной 140 мм простиралась на 56,2 м и заканчивалась поперечными траверзами такой же толщины. Весь борт по нижней палубе и по ватерлинии до углубления 1,75 м (в нормальном грузу) был покрыт бронёй толщиной 140 мм (середина) и 114 мм (в оконечностях). Между двумя кормовыми мачтами установили боевую рубку с броней 114 мм, по которой этот корабль можно было отличить от двух других.

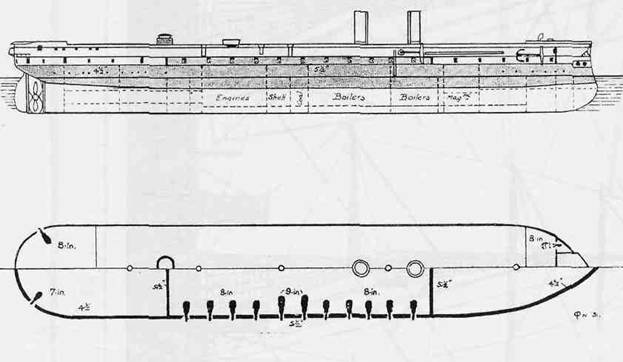

Схема бронирования «Нортумберленда»


Машинная установка

Что касается машин и котлов, то «Нортумберленд» был копией «Минотавра», но фазу получил паровой рулевой привод – простой механизм, содержащий поворотный барабан с кожаными канатами, идущими к румпелю. Рапорты с флота свидетельствуют о разнице в скорости между ним и двумя его собратьями в 025 уз. Расход угля на нё'м бьш чуть больше, чем на двух других.


Оснастка

Первоначально корабль спроектировали как трёхмачтовый, но в итоге он стал пятимачтовым. Схема его парусного вооружения была похожа на вооружение «Минотавра» с добавлением триселя на второй мачте и нижних лиселей, которые были уникальными на Викторианском флоте Его первый командир кэптен Родерик Дью приказал выкрасить все реи в чфный цвет, чтобы его корабль не мог подвергнуться унижению быть спутаным с обоими другими пятимачтовиками, имевшими белые реи, хотя тем посчастливилось стать флагманскими кораблями. Этому же офицеру приписывается то, что он дал другие названия мачтам (фок-, трот-, бизань, джиггер- и кормовая джиггер-мачты), а также привычка устанавливать нижние лиселя на грот-мачте, которые походили на летящих бумажных змеев, после того, как поднятие грота было отменено специальным распоряжением Адмиралтейства.

Во время капитального ремонта в 1875 г. вторая и четвёртая мачты были сняты и корабль стал барком. Были установлены более высокие стеньги с более длинными реями, как на «Ахиллесе», но никакой пользы для улучшения парусных качеств это не дало. Наибольшая скорость под парусами при самых благоприятных условиях не превышала 7 уз.


Мореходные качества

Рид посчитал, что если у «Уорриора» вес первых 15 м корпуса равнялся водоизмещению этой же части корпуса (т.е. запас плавучести был равен нулю), то на «Минотавре» вес той же части корпуса превышал водоизмещение на несколько сот тонн. «Нортумберленд» же за счёт снятия брони по главной палубе к оконечностям на длине 27 м получил положительную плавучесть, и, как сообщали, он лучше других выдерживал плохую погоду на якоре и меньше рыскал на курсе на ходу. Хотя у корабля отсутствовал довольно значительный фрагмент бронирования в корме, у него всё-таки оставался дифферент на корму – отчасти из-за дополнительных орудий над подзором – и этому приписывалась потеря скорости под парусами порядка 1,5 уз, из-за чего на него легло пятно позора, как на самый тихоходный парусник всего флота. В других отношениях он был похож на «Минотавр» – устойчивый как орудийная платформа, способный поддерживать скорость на волнении и имевший удовлетворительные маневренные качества.


Внешний вид

«Нортумберленд» отличался от других пятимачтовиков наличием боевой рубки, гафелем на грот-мачте, расположением орудийных портов на главной палубе. Он был переоборудован в трёхмачтовый на 19 лет раньше, чем два остальных, а когда все три стали барками, их можно было различать по боевой рубке и тонким паровым трубкам между дымовыми трубами – на «Минотавре» они находились перед трубами, а на «Эджинкорте» за ними.


«Нортумберленд»

Заложен в Миллуоллев 1861 т.; пять лет находился на стапеле, и его постройка, задерживаемая изменениями в проекте, быстро продвинусать только непосредственно перед самым спуском. Вес корпуса оказался слишком большим для пусковых кишок и полозьев, так что при спуске он застрял на целый час, пока не начался отлив. Затем корабль наполовину соскользнул в воду, но часть корпуса вес же осталась на стапеле. Целый месяц его поддерживали понтонами и подпорками, в прилив с помощью буксиров и гидравлических домкратов безуспешно пытались стащить на воду. В следующий прилив корпус приподняли понтонами, после чего он стремительно двинулся вниз. К тому времени строившая его фирмв была ликвидирована и корпус восемь месяцев оставался в качестве ценного имущества компании, пока Адмиралтейство не перечислило последний взнос. После этого корабль достроили без задержек. Введён в строй в 1868 т. для службы в Канале. Вместе с «Эджинкортом» буксировал плавучий док с Бермуд па Мадейру. В 1868-1873 гг. в составе эскадры Канада. Из-за путаницы с якорными цепями на рейде Фуншад (о.Мадеира) 25 декабря 1872 г. натолкнулся на таран «Геркулеса» и распорол себе днище. В 1873-1875гг. состоял флагманским кораблём контр-адмирала (младшего флагмана) эскадры Канала, в 1875-1879 гг. прошёл перевооружение и ремонт. 1879-1885 гг. в составе эскадры Канала, в 1885-1887 гг. снова в ремонте. Сменил «Минотавра» в Канале на период 1887-1890 гг. В резерве в Портленде (1890-1891) и передан Девонпорте (1891-1898). Учебный корабль школы кочегаров в Поре («Ачерон») в 1898-1909 гг.Угольная баржа CD.68 (позднее С.8) с 1909]. Продан на слом в 1928 г. и передан в Дакар.
