Глава 17. «Рисёрч», «Энтерпрайз», «Фаворит», «Лорд Уорден» и «Лорд Клайд»

«Рисёрч»

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость


"Рисёрч"

Пембрук

3.09.1861

15.08.1863

6.04.1864

71287 ф.ст.


Размещения, м

При вступлении в строй 56.39 х 10.12 х 3.96/4.57. После перестройки 59.44 х 11.77 х 3.96/4.99.


Водоизмещение, т

При вступлении в строй 1200.

После перестройки 1743 (корпус и броня 1280. оборудование 620)


Вооружение

При вступлении в строй 4 100-фунтовых дульнозарядных гладкоствольных "сомерсета". После перевооружения в 1880 г. 4 7" дульнозарядных нарезных.


Броня, мм

пояс и батарея 114 (подкладка 495), переборки 114 (общий вес брони 352 т)


Механизмы

горизонтальные прямого действия ("Уотт"), два цилиндра (диаметр 1270 мм), ход поршня 610 мм. 77/85 об/мин, индикаторная мощность 1040 л.с, 10,3 уз., подъёмный винт Гриффита, диаметр 3.66 м. шаг 4.88 м, 2 трубчатых котла (давление 1.97 атм).


Запас топлива, т

130 (уголь)


Площадь парусов, м

1696


Экипаж, чел.

139/150


Конструктор

Ч.Иден


«Рисёрч» стал первым малым броненосным кораблём, вступившим в строй, первым кораблём, на котором бортовые орудия имели большой угол ведения огня в нос и корму от траверза и первым кораблём с центральным казематом.

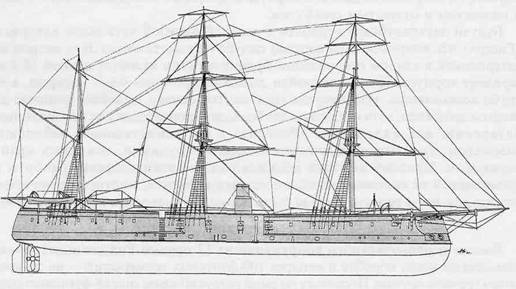

Броненосец «Рисёрч»


Когда предложения Рида по переоборудованию малых деревянных кораблей в броненосные были приняты Сомерсетом, как отвечающие всем требованиям Совета и даже тем, которые не мог выполнить отдел главного строителя, первым кораблём, выбранным для неопытного Рида, стал 17-пушечный шлюп «Трент», заказанный в ноябре 1860 г. и относившийся к классу «Персеус» (950 т). Имя корабля в сентябре 1862 г. изменили на «Рисёрч», когда ему поручили переконструировать этот корабль в броненосец. При работе над этим проектом Рид имел больше шансов на неудачу, чем надежд на успех. Отдел строителя оценивал перспективу создания мореходного броненосного корабля тоннажем менее 4000 т как неосуществимую. Единственными малыми броненосными кораблями в то время были низкобортные башенные корабли. Чтобы существование подобного малого мореходного броненосца было оправданным, толщина его защиты должна была быть по меньшей мере 114 мм, а вооружение состоять из 68-фунтовых или даже большего калибра орудий при условии подходящей скорости и запасе угля.

Поскольку шлюпы несли более тяжелое вооружение в пропорции к водоизмещению, чем корабли других классов и обычно были плохими ходоками под машиной, два выбранных корпуса позволяли использовать определенный запас ширины для помещения на корабли различных дополнительных весов.

Несмотря на то, что «Трент» уже год находился на стапеле, он представлял собой только набор корпуса, так что в рамках его размерений и обводов легко можно было сделать необходимые модификации, чтобы получить требуемую конструкцию. Рид удлинил его корпус на 3 м, увеличил ширину до соотношения L/B=5. а осадку изменил таким образом, чтобы придать кораблю дифферент на корму в 1 м.

Обычные штевни шлюпа он заменил тараном в носу и полностью овальной кормой, но сохранил общий вид корпуса в профиль с возвышенным полубаком и полуютом и открытым шкафутом.

Будучи двухпалубным кораблем с главной палубой чуть выше ватерлинии, «Рисёрч» нёс вооружение на верхней палубе на высоте около двух метров над ватерлинией в едином центральном бронированном каземате длиной 10,4 м в середине корпуса. После достройки дымоход проходил через батарею, а его труба возвышалась чуть впереди грот-мачты; однако подобное решение для защиты дымохода, хотя и обычное для больших броненосцев с их протяженными батареями, для маленького «Рисёрча» с его единственным небольшим казематом, уже загроможденного четырьмя орудиями, оказалось крайне неудачным. Поэтому не стали неожиданностью инспекторские рапорты во время первой же кампании корабля с полным экипажем, в которых отмечалось, что орудия, из-за тесноты, нельзя было нормально наводить и стрелять из них.


Вооружение

Вместо первоначального вооружения из 17 орудий Рид сконцентрировал атакующую мощь корабля в четырех 100-фунтовых «сомерсетах» – на то время самом грозном оружии. Поскольку по своей разрушительно силе 68-фунтовое орудие равнялось пяти 32-фунтовым, бортовой залп из двух 100-фунтовых орудий стал бы намного более эффективнее при стрельбе по броне, чем залп восьми орудий меньшего калибра. Но предполагалось ли использовать «Рисёрч» для борьбы с броненосными кораблями? С двумя орудиями в бортовом залпе он имел бы немного шансов в линейном бою против своих противников, тогда как при противоборстве с безбронными судами более полезной была бы батарея прежнего типа из большего числа орудий, хотя и меньшего калибра.

Впервые была сделана попытка обеспечить ведение продольного огня из бортовых орудий, и поэтому хотя бы по этой причине «Рисёрч» представляет собой определенный исторический интерес. Схема Рида была в свое время одобрена инспектором и командиром артиллерийской школы «Экселлент» как эксперимент, хотя её недостатки и были очевидны. Для обеспечения продольного огня в бортах корпуса спереди и сзади батареи устроили глубокие ниши, а в переборках вырезали порты, через которые бортовые орудия могли наводится в нос или корму. Разворот орудий от бортовых портов к концевым даже на небольшом волнении оказался очень опасной работой, и даже если к нему прибегали, то стрелять через эти угловые порты было трудно и даже опасно. Однако подобное устройство портов повторялось и в последующих кораблях с центральным казематом, пока не было заменено амбразурами с фиксированными орудиями.

Во время испытаний артиллерии стрельба в нос и корму от траверза, как и следовало ожидать, сильно встряхивала маленький корабль, но еще больше «Рисёрчу» досталось от его критиков. Всякая небольшая поломка или неисправность чрезвычайно преувеличивались и превращались в повреждения корпуса, а пресса подняла страшный шум из-за «одного или двух разбитых фонарей и нескольких масленок, сорванных со своих крючьев» при одновременной стрельбе из всех четырех орудий в нос и корму.

Описывая площади обстрела этих орудий, кэптен Г.Т.Фиппс-Хорбни доносил: «Оценивая то, что я увидел на «Энтерпрайзе» и «Рисёрче», я должен сказать, что носовые орудия можно наводить по горизонтали в пределах 10-20°, но потом имеется большой мертвый угол до того, как в действие могут быть введены бортовые орудия. Чтобы показать, насколько этот мертвый угол велик, я упомяну об опыте, который проводил адмирал Декрес и который я видел сам. Адмирал прибыл инспектировать оба эти корабля в разное время, они стояли в двух кабельтовых от 90-пушечного корабля «Фредерик Уильям». Он приказал командиру корабля навести на «Фредерик» орудия, стоящие в бортовых портах, но этого сделать не удалось. Тогда адмирал приказал передвинуть орудия в носовые порты, но даже после этого они не могли быть введены в действие. Я полагаю, что этот мертвый угол составляет около 34"».

В июне 1866 г. был отдан приказ о перевооружении корабля 7" дульнозарядными орудиями, однако реализация этого плана была отложена, и корабль получил новые орудия только во время ремонта 1869-1870 гг.


Броня

На долю бронирования пришлось почти 20% водоизмещения, что было немного больше обычного, а толщину брони приняли такой же, как и на больших кораблях. Пояс единой толщиной в 114 мм проходил по ватерлинии, опускаясь ниже неё на 1,5 м и поднимаясь над водой на 1,5 м. Такую же толщину брони имела и батарея, и траверзы. Ниже бортовой брони борт имел толщину 500 мм, но на 5/6 длины корабля борт выше пояса оставался деревянным без брони. Как и следовало ожидать, резерва веса на палубную броню не оказалось.

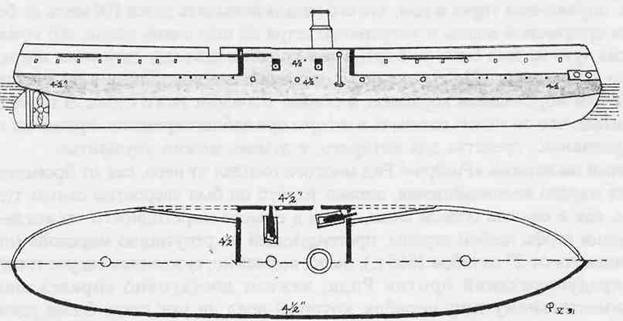

Схема бронирования «Рисёрча»


Переделки

Недостатки открытой палубы в средней части корабля вскоре стали очевидными, но необходимые переделки, хотя решение о них и было принято в 1868 г., последовали только во время ремонта 1869-1870 гг., когда корабль подвергся также и перевооружению. Посередине корабля оборудовали спардек, дающий сплошную палубу от носа до кормы, а дымовую трубу вынесли из пределов батареи вперед.


Машинная установка

Горизонтальные паровые машины прямого действия поставлялись фирмой «Бултон энд Уотт». На «Рисёрч» установили механизмы, изготовленные известной фирмой «Сохо» – единственный комплект из изготовленных ей когда-либо для броненосного корабля. Два цилиндра диаметром 1270 мм с ходом поршней 610 мм обеспечивали индикаторную мощность 1040 л.с, сообщающую кораблю скорость 10,3 уз. Пар вырабатывался двумя трубчатыми котлами, бункера вмещали 130 т угля. Никаких вспомогательных паровых приводов не было.


Оснастка

В течении всего периода своей службы «Рисёрч» имел оснастку барка, наибольшая скорость под парусами составляла всего 6 уз. Но он был «способен нести более длинные паруса, чем обычно, из-за их небольшого размаха, что его высокие мачты позволяли легко сделать». Под машиной и парусами однажды (31 декабря 1865 г.) он развил 11,6 уз, а недостаточный запас угля ограничивал его действия в составе эскадры.


Мореходные качества

«Рисёрч» всегда упоминался как плохой в отношении мореходности корабль, он имел отвратительную бортовую качку и в зимние месяцы обычно оставался в гавани, оправдывая упрек в том, что его нельзя посылать далее 100 миль от берега. Против штормовой волны и умеренного ветра он шёл очень плохо, его командир однажды чуть не был смыт за борт, а сам корабль едва мог двигаться вперед. Из рапорта командира: «По сравнению с деревянными кораблями я не считаю его безопасным мореходным кораблем, в старом значении этого слова. В то же время я не считаю, что он может затонуть в шторм при заблаговременно принятых мерах по задраиванию, средства для которого, я думаю, можно улучшить».

Бедный маленький «Рисёрч»! Рид многого ожидал от него, как от броненосного корабля малого водоизмещения, однако то, что он был «вероятно самым худшим судном, как в смысле боевой силы, так и в смысле мореходности, из когда-либо покинувши верфь любой страны, претендующей на репутацию морской» (цитата из «Стандарт» от 27 октября 1865 г.), было, возможно, суждением скорее типичным из-за предупреждений против Рида, нежели достаточно справедливым к экспериментальному типу корабля, который вряд ли мог стать более удачным, чем он был.


«Рисёрч»

Приведем в Девонпорт и закончен постройкой в марте 1864 г. Служба в Канале с июля 1864 по май 1866 г. Ремонт в 1869-1870 гг., в Средиземном море с июня 1871 по август 1878 г., после чего вернулся в метрополию и был выведен в резерв. Продан на слом в 1887 г.


«Энтерпрайз»

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость


"Энтерпрайз"

Дептфорд

5.05.1862

9.02.1864

3.06.1864

62474 ф.ст.


Размерения, м

54,85x10,97x3,78/4,60


Водоизмещение, т

1350 (корпус и броня 910. оборудование 440)


Вооружение

При вступлении в строй: 2 100-фунтовых дульнозарядных гладкоствольных "сомерсета", 2 110-фунтовых казнозарядных.

После перевооружения в 1868 г.: 4 7" дульнозарядных нарезных.


Броня, мм

пояс и батарея 114, траверзы 114. подкладка 500. (общий вес брони 195 т).


Механизмы

горизонтальные прямого действия ("Равенхилл"). два цилиндра (диаметр 1143 мм), ход поршня 460 мм, 90 об/мин. индикаторная мощность 690 л.с. 9,9 уз, 2 цилиндрических котла.


Запас топлива, т

95 (уголь)


Площадь парусов, м2

1596


Экипаж, чел.

130


Вторым из трёх кораблей, выбранных Ридом для перестройки в броненосные, стал 17-пушечный шлюп «Сиркессиан», заказанный в 1861 г. в Дептфорде. Имя корабля в июле 1862 г. сменили на «Энтерпрайз». Хотя он был спущен и закончен позже «Рисёрча», Рид ссылался на него как на «наш первый малый броненосец», поскольку к его перепроектированию приступили раньше.

Несмотря на что, он был почти на 100 т меньше «Рисёрча», его вооружение было таким же, но вес брони уменьшили. Главное отличие заключалось в том, что он был первым построенным кораблем «композитного» типа, в котором деревянный корпус ниже ватерлинии сочетался с железными бортами и верхними надстройками. Эта система, с одной стороны сохраняющая преимущества деревянного корпуса под ватерлинией с его свойством не так быстро подвергаться обрастанию, делала верхнюю часть корпуса невоспламеняемой. Подразумевалось, что «Энтерпрайз» будет подвергнут длительной серии испытаний, прежде чем эта новая форма корпуса будет принята для других кораблей. Но к моменту ввода его в строй вышло распоряжение больше не строить тяжёлые артиллерийские корабли с деревянным корпусом, в то время как постройка тех деревянных судов, которые были выбраны для переделки в броненосцы, продвинулась настолько, что крупномасштабные изменения корпусов были бы неэкономичны. Однако оказалось возможным применить композитную систему при строительстве большого числа крейсерских кораблей, шлюпов и канонерских лодок. Франция, с ее ограниченными ресурсами судостроительного железа, восприняла идеи Рида и широко использовала их при строительстве своих броненосных кораблей в течение последующих 10 лет.

Во время постройки корабля о его проекте было известно очень мало. Адмирал Холстэд, например, написал даже письмо в «Дейли Ньюс», описывая этот корабль, как новый башенный тип, имеющий вместо башни квадратный каземат – ошибка, порожденная его обманчивым видом на стапеле. Из-за выбраковки поставленного подрядчиками некачественного железа работа над верхними надстройками затянулась, в то время как нижняя часть корпуса и центральная секция, будучи деревянными, были почти закончены – так что батарея издали вполне могла выглядеть похожей на башню.

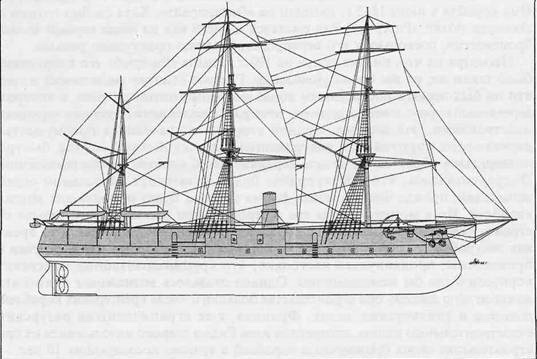

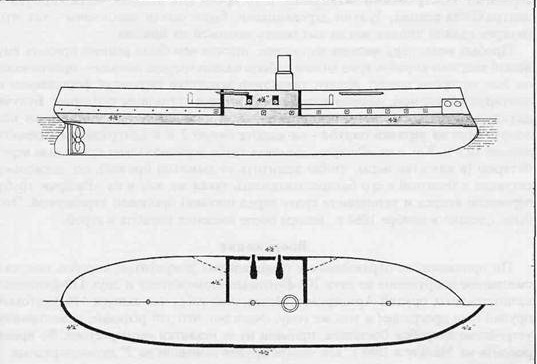

Броненосец «Энтерпрайз и схема его бронирования»



Пробыв всего пару месяцев на стапеле, прежде чем было решено придать ему новый вид, этот корабль вряд ли может быть назван «переделанным» – практически он был построен заново. Корпус оснастили заметным таранным форштевнем и полукруглой кормой, поднимающейся над низким кормовым подзором. Будучи двухпалубным кораблем с главной палубой чуть выше ватерлинии, он нёс вооружение на верхней палубе – на высоте около 2 м в центральном каземате длиной 10,4 м. Как и на «Рисёрч», дымовая труба первоначально проходила через батарею (в качестве меры, чтобы защитить её дымоход броней), но, поскольку ситуация с теснотой в его батарее сложилась такая же, как и на «Рисёрч», трубу перенесли вперёд и установили сразу перед носовой броневой переборкой. Это было сделано в ноябре 1864 г., вскоре после введения корабля в строй.


Вооружение

По причинам, не отражённым в официальных документах, корабль получил смешанное вооружение из двух 100-фунтовых «сомерсетов» и двух 110-фунтовых казнозарядных орудий Армстронга. Вследствие того, что выпуск 110-фунтовых орудий был прекращен в том же году, очевидно, что это решение, усложнившее устройство погребов боезапаса, приняли из-за нехватки «сомерсетов». Во время ремонта на Мальте в 1868 г. все четыре орудия заменили на 7" дульнозарядные.

Чтобы хоть как-то обеспечить продольный огонь из орудий батареи, в противоположность устройству портов на «Рисёрч» верхние части борта спереди и сзади батареи выполнили несколько заваленными внутрь, а участок фальшборта на протяжении 3,7 м мог поворачивался вокруг вертикальной оси и отводиться внутрь наподобие створки ворот, открывая орудийный порт в переборке батареи. Таким способом обеспечивался ограниченный угол горизонтальной наводки по носу, и всё это внушило Риду, что на будущих кораблях необходимо иметь подобный небольшой передвижной или съемный привод. И 100-фунтовые, и 110-фунтовые орудия были установлены на деревянных горизонтально-скользящих станках, которые были неудобными при передвижении орудий от порта к порту, даже когда корабль стоял на ровном киле. На переходах морем лишь немногие командиры кораблей рисковали оставлять эти станки незакрепленными. Броня Вследствие того, что главная палуба проходила только немного выше ватерлинии, 114-мм пояс был очень узким и опускался под воду всего на 1 м. Батарея имела длину 10,4 м и ширину 9,1 м и изнутри защищалась 114-мм железными плитами и перекрывалась с торцов 114-мм траверзами. Поверх батареи настилалась деревянная палуба. Высота осей орудий над водой была на 0,5 м больше, чем у «Рисёрча». Поскольку общий вес брони составлял всего 195 т (около 1/7 водоизмещения), «Энтерпрайз» имел самое лёгкое бронирование среди всех броненосцев.


Машинная установка

«Энтерпрайз» стал первым из немногих кораблей, оснащенных паровыми машинами фирмы «Равенхилл». Развивая при мощности в 690 индикаторных л.с. всего 9,9 уз, он оказался самым маломощным и тихоходным кораблем с броневой защитой. Однако в то время необходимость крейсерским кораблям иметь высокую скорость еще не была осознана Советом, и британские шлюпы имели репутацию неважных ходоков. В качестве своего первоначального парусного варианта он должен был давать 11-12 уз, но добавленные при «конверсии» 40 т и уменьшение номинальной мощности с 200 до 160 л.с. привели к потере скорости. При ограниченном до 95 т запасе топлива количество угля опустилось ниже обычной нормы, составив всего 1/14 часть водоизмещения вместо традиционной 1/9. Оснастка

Вооруженный как барк, он нёс меньше парусов, чем однотипные ему безбронные шлюпы. И хотя под парусами он легко управлялся в любую погоду, считалось, что он не имел достаточно парусов и подходил для плавания под парусами лишь изредка – при лёгком ветре. Наилучшая зафиксированная скорость под парусами и машиной во время службы составляла 9,8 уз.


Мореходные качества

В море «Энтерпрайз» оставался «сухим», имел глубокую лёгкую бортовую качку, но всегда был медлительным, сбивался с курса при встречной волне и едва ли был способен двигаться вперёд в плохую погоду, главной причиной чего являлась слабая машина.


Общие замечания

Жилые помещения для офицеров и команды считались «очень хорошими», а вентиляция «превосходной», так что с точки зрения обитаемости он выглядел лучше большинства современных ему броненосцев. Вследствие отсутствия погонных и ретирадных орудий и ограниченных площадей обстрела из бортовых портов он считался неспособным атаковать противника, находившегося по носу и корме в пределах 120°, так что площадь обстрела его орудий на борт лежала в пределах 60°. Замечания по этому вопросу, сделанные относительно «Рисёрча», применимы и к «Энтерпрайзу».

Как реакция на идею, недолгий срок занимавшую умы кораблестроителей, «Энтерпрайз» и его группа были удачны только в демонстрации бесполезности применения брони на кораблях малого водоизмещения, в результате чего падала их скорость и терялись крейсерские качества. Однако достоинства композитной системы были поняты правильно, и она получила дальнейшее распространение.


«Энтерпрайз»

Заказан в Дептфорде в 1861 г. как 17-пушечный шлюп «Сиркессиан», переименован в июле 1862 г. Введен встрой в мае 1864 г. для флота Канала. С 1864 по 1871 г. в Средиземном море (перевооружён на Мальте в 1868 г.). Вернулся в метрополию и в августе 1871 г. разукомплектован в 4-ю дивизию Резерва в Ширнессе. Продан на слом в 1885 г. за 2072 ф.ст.


«Фаворит»

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость


"Фаворит"

Дептфорд

23.08.1860

5.07.1864

17.03.1866

152374 ф.ст.


Размеренна, м

68.58x14.29x6,10/6.98


Водоизмещение, т

3230 (корпус и броня 2090. оборудование 1140)


Вооружение

При вступлении в строй: 8 100-фунтовых дульнозарядных гладкоствольных "сомерсетов".

После перевооружения в 1869 г.: 8 7" дульнозарядных нарезных, 2 68-фунтовых.


Броня, мм

батарея 114 (подкладка 480). траверзы 140. пояс 114 (подкладка 660). деревянный борт 508. (общий вес брони с подкладкой 560 т).


Механизмы

прямого действия ("Хамфрейз энд Теннант"), два цилиндра (диаметр 1625 мм), ход поршня 813 мм, 68 об/мин. индикаторная мощность 1770 л.с, 11.8 уз, винт Мангина (диаметр 4877 мм). 4 котла (давление 1.4 атм).


Запас топлива, т

350 (уголь)


Площадь парусов, м2

1696


"Экипаж, чел.

250


Третьим кораблём, перестройка которого была поручена Риду, стал «Фаворит», названный так по имени захваченного в своё время французского приза. Это был один из 22-пушечных корветов класса «Ясон», строительство которых началось в 1860 г., как часть британской программы, принятой в ответ на постройку французских кораблей, заказанных в том же году. Когда выдали задание на его достройку как броненосного корабля, киль уже два года как находился на стапеле, и поэтому изменения по корпусу заключались в замене прямого форштевня обычным скошенным носом, а овальной отвесной кормы – плоской навесной фрегатского типа. Корабль имел возвышенный полубак, но не имел полуюта, и все табели о рангах и оценки путались, и приписывали ему еще одну внутреннюю палубу. По размерам он почти в два раза превосходил «Рисёрч», но был наполовину меньше современных ему броненосных фрегатов, по вооружению и весу брони он был в такой же пропорции, и, таким образом, представлял собой нечто среднее между «броненосным шлюпом» и броненосцем 2-го класса, таким как «Дифенс» и «Оушен». Следует отметить, что орудия «Фаворита» то время были самыми тяжелыми, а толщина брони была такая же, как на больших кораблях, что давало ему равенство с броненосцами в дистанции боя и устойчивости за счет снижения скорости и мореходных качеств. Так он оказался настоящим «карманным линкором», имеющим недостаточный вес бортового залпа только в пропорции к своему водоизмещению, и представлял собой лучшее решение проблемы создания броненосного корабля малого водоизмещения, чем это представлялось возможным.

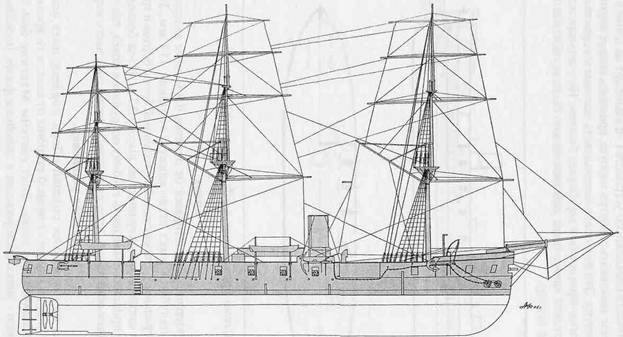

Броненосец «Фаворит»


Вооружение

Центральный каземат простирался на 20 м в средней части корпуса и содержал по четыре орудия по каждому борту – сначала 100-фунтовые «сомерсеты», впоследствии 7" дульнозарядные. В оконечностях было установлено по одной 64-фунтовой пушке. Все орудия имели деревянные станки. Для получения продольного огня из батарейных орудий был применен тот же принцип, что и на «Энтерпрайзе», посредством остроумного, но отчасти ненадёжного устройства – фальшборт на длине 6 м рядом с углами батареи мог заваливаться внутрь корпуса, вращаясь вокруг вертикальной оси, образуя амбразуру. Это позволяло использовать носовые и кормовые орудия для продольного огня через порты в переборках батареи. Но учитывая склонность «Фаворита» к бортовой качке, такие действия можно было осуществлять только в самую хорошую погоду.


Броня

Пояс по всей ватерлинии простирался от отметки 0,9 м ниже ватерлинии до уровня верхней палубы и имел везде единую толщину 114 мм. Над ним располагалась центральная батарея с такой же толщиной брони бортов и траверзов. Орудийные порты отстояли от ватерлинии на высоту 2,7 м. Из-за большого веса на верхней палубе пришлось уменьшить глубину погружения пояса, так что даже при небольшом крене обнажалась небронированная подводная часть корпуса.

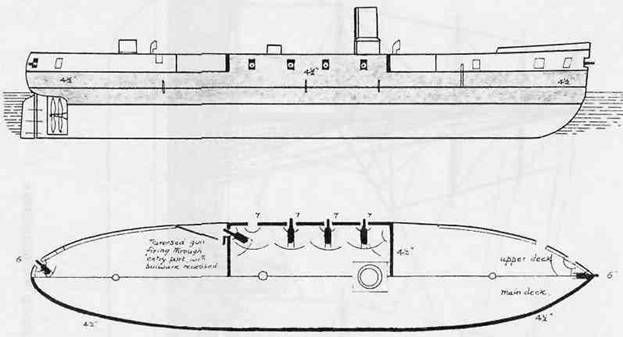

Схема бронирования «Фаворита»


Машинная установка

«Фаворит», так же как и более поздний «Лорд Уорден», имел необычное расположение цилиндров машин – с правой стороны от вала, в то время как его конденсаторы располагались слева. Винт системы Мангина был оснащён двойными лопастями – уникальное решение в линейном флоте, поскольку он не мог поэтому ни подниматься, ни отсоединяться от вала. Такой тип винта выбрали для уменьшения его сопротивления при ходе под парусами без уменьшения площади поверхностей лопастей. Четыре лопасти, вместо расположения их в четырех точках по окружности на сферической ступице, были размещены попарно, друг за другом, на длинной цилиндрической ступице. Винты этой системы выполняли свою роль с весьма ограниченным успехом и потом появлялись только на «одейшесах» и на «Александре», но и на этих судах были заменены после того, как их лишили парусной оснастки. Лучшая скорость «Фаворита» под парами на испытаниях составила 11,8 уз.


Оснастка

В течение всего срока службы «Фаворит» нёс оснастку корабля и для своего размера имел хорошо развитый рангоут. Примечательно, что корабль не имел никаких русленей для вант, а юферсы крепились прямо к фальшборту. Под парусами, несмотря на помеху со стороны своего неподнимающегося винта, он был хорошим ходоком. Его лучшая скорость составила около 10,5 уз.


Мореходные качества

«Фаворит», хотя и считался хорошим мореходным судном, имел сильную бортовую качку, и на пути в Америку был зафиксирован крен до 25° на один борт и 30° на другой при очень сильном волнении, так что реально его орудия можно было использовать только на спокойной воде. Несмотря на то, что он имел более вместительные бункера, чем это считалось нормальным, он делал много длительных переходов под парусами и, будучи на Американской станции, состязался в скорости и победил один из последних и лучших британских деревянных корветов. В Англию он возвращался под парусами.


«Фаворит»

Введён в строй в Ширнессе в феврале 1866 г. для Североамериканской и Вест-Индийской станции, вернулся в метрополию для ремонта в августе 1869 г. Сменил «Рипалс» как сторожевой корабль 1-го Резерва на восточном побережье Шотландии. 1872-1876 гг. разоружён в Портсмуте, в 1876 г. выведен в резерв. Продан 30 марта 1886 г. за 3500 ф.ст.


«Лорд Клайд» и «Лорд Уорден»


Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость


"Лорд Клайд"

"Лорд Уорден"

Пембрук

Чатем

29.09.1863

24.12.1863

13.10.1864

27.03.1865

2.06.1866

30.08.1867

285750 ф.ст.

328998 ф.ст.


Размерения, м

"Лорд Клайд": 85 34x17,98x7,24/8,23 "Лорд Уорден": 8534 х 17,98 х 7,32/8,54


Водоизмещение, т

"Лорд Клайд": 7750 (корпус и броня 5030. оборудование 2720), "Лорд Уорден": 7940 (корпус и броня 5180, оборудование 2760).


Вооружение

"Лорд Клайд": в 1866 24 7" дульнозарядных нарезных, в 1870 2 9", 14 8", 2 7" дульнозарядных нарезных, 2 20-фунтовых казнозарядных,

"Лорд Уорден": по проекту 16 8" дульнозарядных нарезных, 4 7" казнозарядных нарезных, в 1867 2 9", 14 8", 2 7" дульнозарядных нарезных, 2 20-фунтовых казнозарядных.


Броня, мм

пояс и батарея 114-140, рубашка борта 37, деревянный борг 800 (дуб), боевая рубка 114.


Механизмы

"Лорд Клайд": тронковые ("Раьенхнлл"), два цилиндра (диаметр 2946 мм), ход поршня 1219 мм, индикаторная мощность 6700 л.с, 13.5 уз. 9 прямоугольных котлов (давление 1,97 атм),

"Лорд Уорден": возвратно-поступательные ("Моделей"), три цилиндра (диаметр 2311 мм), ход поршня 1372 мм, 64 об/мин. индикаторная мощность 6700 л.с, 13,4 уз, 9 прямоугольных котлов (давление 1.97 атм), четырёхлопастной винт (диаметр 7010 мм)


Площадь парусов, м2

2880


Экипаж, чел.

605


Эти корабли стали последними настоящими батарейными броненосцами, а также самыми тяжелыми из когда-либо построенных деревянных кораблей, самыми быстроходными из паровых деревянных кораблей и имели самую сильную бортовую качку во всём линейном флоте.

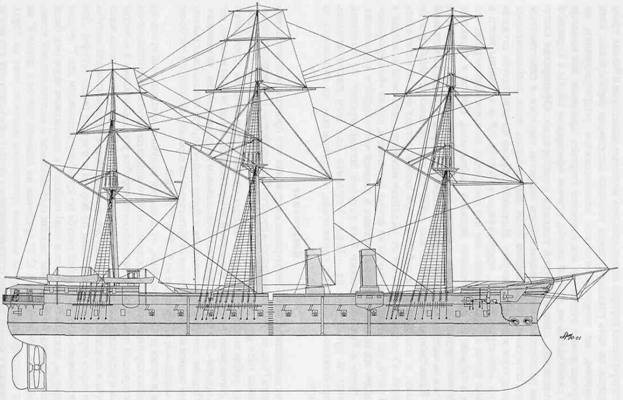

Броненосец «Лорд Клайд»


В списках эскадр Чёрного линейного флота середины Викторианской эпохи выделяются имена этих двух кораблей, которые всегда привлекают интерес – стойкий и непогрешимый «Лорд Уорден» и нездоровый и злосчастный «Лорд Клайд». Первый из этих однотипных кораблей достиг зрелого возраста с честью, безупречного служа в метрополии и заграничных водах, а второй, странный и всегда находившийся в беде, обречённый на известность как «плохое приобретение королевы», был кораблём, который пошёл на продажу всего через десять лет после того, как он поднял флаг, и который так и не проплавал полностью ни одной кампании.

Из пяти броненосных фрегатов, постройку которых санкционировали в 1863 г., эти два были единственными, работы над которыми начались именно благодаря влиянию Рида на Совет. В этом отношении Рид оказал услугу первостепенной важности. Как во флоте, так и в других кругах переделка деревянных корпусов в броненосцы расценивалась как шаг назад, и сообщение о том, что заложены еще два или более подобных корабля, в целом не было воспринято с благосклонностью. Однако в интересах экономии приняли решение о том, что накопленные запасы корабельного дерева должны быть использованы, по возможности, сверх требований, хотя крейсерские суда меньших размеров всё ещё продолжали строить из дерева.

Поэтому главному строителю флота поручили подготовить проекты для этих двух кораблей, в основе которых должны были лежать те же принципы, что и у «Беллерфона». Поэтому, пока в Чатеме клепали корпус «Беллерофона», тесло, деревянный молоток и пила во всю трудились на соседнем стапеле, где рос корпус «Лорда Уордена», и в Пембруке, где строился «Лорд Клайд». Поскольку ожидалось, что расход дерева на эти два корабля не исчерпает имеющих запасов, то для использования остатков корабельного леса был заказан еще один корабль -«Паллас». Но принимая во внимание то, что впоследствии случилось с корпусом «Клайда», можно только предположить, что ресурсы выдержанного леса в Пембруке были переоценены. Если бы была начата постройка пяти таких кораблей, результатом явилась бы полная катастрофа!

Приспосабливая проект «Беллерофона» и его весовую нагрузку к лимитам, налагаемым деревянным корпусом, Рид имел только данные на основе опыта использования в море 33-метрового «Ройал Оука», на базе которого он и выполнил свои чертежи. В то время склонность кораблей этого типа уваливаться под ветер и уклоняться от курса еще не стала очевидной. Но этот опыт диктовал уменьшение длины корпуса по крайней мере на 6 м, оставив ширину как на «Ройал Оук», поэтому корпус нового корабля был смоделирован по этим обводам в совокупности с исключительно прочной системой набора.

Из этих двух кораблей «Лорд Уорден» был на 360 т тяжелее и имел осадку кормой на 0,3 м больше – разница, обусловленная отчасти более тяжелыми машинами и полуютом, а также качеством использованного для корпуса леса, поскольку часть дерева, пошедшего на постройку «Лорда Клайда», была выдержана не до конца.

В отношении конструкции их корпуса представляли собой настоящий пирог из дерева и железа:

1. Замкнутая коробка набора из 610мм дубовых шпангоутов;

2. Обшивка из 37-мм железа;

3. Слой подкладки под броню из 150-мм дуба;

4. Железная броня толщиной 114-140 мм;

5. Слой дуба в 100 мм, проходящий ниже ватерлинии на 2 м;

6. Тонкое покрытие из «металла Мунца» против обрастания.

Этот сэндвич образовывал настолько плотный массив, что хваленные американские 15" орудия, устанавливаемые на больших мониторах северян и выпускающие 220 кг ядра при заряде пороха в 27 кг, не могли пробить его ни с какой дистанции.

Для подкрепления корпуса использовались железные шпангоуты и бимсы, трюм был разделен на пять главных отсеков тонкими железными переборками, хотя это, конечно, не может считаться полноценным подразделением на водонепроницаемые отсеки. За исключением старших офицеров, вся команда корабля размещалась на нижней палубе, причем офицерские каюты в кормовой части отделялись одна от другой тонкими переборками. Офицерская кают-компания располагалась в середине и была окружена каютами, а единственным средством естественного освещения были два световых люка, расположенных один над другим в верхних палубах. Иллюминаторами по всей палубе служили отверстия диаметром 0,15 м, прорезанные в бортах 0,9 м толщины всего в нескольких футах от уровня воды – так что постоянно, за исключением разве что стоянки в гавани, их приходилось держать закрытыми. Крысы и тараканы являлись «настоящим бедствием», а список больных членов экипажа всегда был больше, чем на железных кораблях, где жилые помещения располагались на главной палубе. Единственным преимуществом стало то, что деревянные переборки не запотевали, и температура в кубриках при любой погоде всегда оставалась постоянной. «Уорден» отличался от «Клайда» наличием гальюнов команды в носовой части, что давало ему такую же форму форштевня, как на «Беллерофоне». На «Клайде» эти помещения располагались в средней части корабля в спонсонах. Между грот- и бизань-мачтами был устроен легкий мостик, не имевший штурманской рубки, но на «Лорде Уордене» под ним располагались пуленепробиваемые башенки управления, выступающие на спонсонах за фальшборт.


Вооружение

Ни в методе защиты, ни в концентрации вооружения этот проект не соответствовал концепциям Рида, как это воплощалось в проекте «Беллерофона». На предполагаемых к постройке пяти фрегатах было решено установить батарею из 20 7" орудий, поскольку любая концентрация более тяжелых орудий в средней части деревянного корпуса оправданно считалась чрезмерной. «Лорд Клайд», когда поднял вымпел, нёс 24 таких орудий – 20 в батарее, два – под возвышенным полубаком и два – на шканцах. «Лорд Уорден», который присоединился к флоту годом спустя, использовал выгоду возросшей оценки весовой нагрузки от артиллерии на деревянный корпус и нёс более тяжёлое смешанное вооружение из 9", 8" и 7" орудий.

Как и в проекте «Беллерофона», от попытки получить продольный огонь из углубленных портов в батарее отказались, но зато пошли на радикальное отклонение от существующей практики – в оконечностях корабля устанавливались в качестве погонных и ретирадных самые тяжёлые орудия. Носовое 9" орудие вело огонь через амбразуры в каждом борту под полубаком, а кормовое орудие главной палубы стреляло через порты, расположенные по бортам и в корме (всего четыре). Для усиления носового огня на главной палубе по крамболу установили два 7" орудия (по одному на каждый борт), хотя в этой позиции в штормовом море они были бесполезны, являясь более обузой, нежели прибавлением к наступательной мощи. Бортовой огонь обеспечивался 12 8" орудиями на главной палубе и двумя 8" на шканцах (квартер-деке), сразу за вантами грот-мачты (всего по семь на борт), причём орудия главной палубы устанавливались в портах через один, так что между соседними орудиями оставался свободный порт. Такое рассредоточение приняли, чтобы избежать слишком большого груза, сконцентрированного в средней части корпуса, и эти корабли были последними линейными судами, имеющими бортовую артиллерию по всему борту, вместо центрального каземата, как это уже применялось на кораблях Рида. «Лорд Клайд» был перевооружен подобным же образом только в 1870 г., хотя к этому времени близкий закат его карьеры стал уже очевидным.


Броня

За исключением борта по верхней палубе, корабли имели полное бронирование от носа до кормы, и опять-таки они были последними батарейными кораблями, бывшими «броненосцами» в полном смысле этого слова. От уровня нижней палубы и до отметки 1,8 м ниже ватерлинии броня имела толщину в 140 мм (в середине корпуса) и 114 мм (в оконечностях), а к первоначальному проекту был добавлен 37мм слой железа между шпангоутами и досками внешней обшивки. Над этой бронёй проходила броня батареи толщиной 114 мм, так что впервые на защиту плавучести пошла более толстая броня, чем на защиту артиллерии. Полубак на длине 7,8 м был покрыт 114-мм броней для защиты 9" носового орудия. В совокупности с 38-мм обшивкой вся эта защита равнялась 150 мм железа, так что оба корабля вознеслись в разряд самых защищенных на всем флоте.

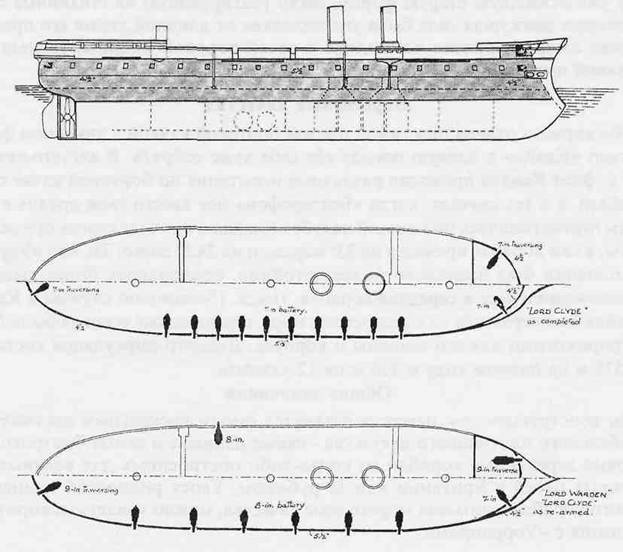

Схема бронирования «Лорда Клайда» и «Лорда Уордена»


Машинная установка

Главное отличие между «Уорденом» и «Клайдом» заключалась в их двигательных установках, и это сыграло немалую роль в разжаловании последнего до корабля портовой службы. «Лорд Уорден» имел выгоду от установки трех цилиндровой возвратно-поступательной паровой машины фирмы «Моделей» с размещенными под углом 120° один к другому кривошипами, так что напряжения и силы реакции были сбалансированы. Это и дало возможность корпусу и машине прослужить в полной гармонии 18 лет. А вот тронковая машина на «Клайде», самая большая в своё время, и имеющая всего два цилиндра, расположенных под прямым углом, вызывала такие силы реакции, что деревянный корпус не выдерживал напряжений. Очень скоро появилась вибрация, и машина настолько износилась за два года, что потребовала полной замены.


Оснастка

Оба имели корабельное вооружение по второй шкале, как и «Беллерофон», с явно недостаточным числом реев, На «Лоде Уордене» отсутствовал утлегарь, поскольку он имел выступающий форштевень (княвдигед), и только в начале своей службы он нес мартин-гик и бизань-гик.

При их полных обводах не было удивительным, что наилучшая скорость под парусами не превышала 10 уз у «Уордена» и 10,5 уз у «Клайда», хотя оба превосходно управлялись. «Клайду» принадлежит двойной рекорд как «самому большому кораблю любого класса и вида, вышедшему в Спитхед или Плимут-саунд под парусами», – события, тем более заслуживающие внимания, что эти переходы были совершены в неблагоприятных условиях на обоих якорных стоянках. Ни до, ни после этого ни один корабль с размерами «Лорда Клайда» не входил в Плимут-Саунд без помощи машины» (Боллард). Это произошло отчасти из-за того, что командир корабля ясно осознавал, что корпус «Клайда» имел уже отжившую старую форму, легко реагирующую на стихийные силы, из которых движущая сила была унаследована от длинной линии его предков, а также из-за неприязни командира к своей паровой машине, являвшуюся причиной изнуряющих напряжений в корпусе.


Мореходные качества

Оба корабля отличались самой плохой бортовой качкой в линейном флоте. Обычно «Клайд» в плохую погоду вёл себя хуже собрата. В августе-октябре 1867 г. флот Канала проводил различные испытания по бортовой качке своих кораблей, и в тех случаях, когда «Беллерофон» мог ввести свои орудия в бой, волны перекатывались по главной палубе «Клайда», проходя сквозь орудийные порты, а сам корабль кренился на 23° вправо и на 24,5° влево. То, что «Уорден» на волнении был несколько более остойчив, объяснялось более высоким расположением веса в середине корабля. После 15-месячной службы в Канале «Клайд» был переведён на Средиземное море, где погодные условия были более благоприятными для его машины и корпуса. Диаметр циркуляции составлял 550-575 м на полном ходу и 350 м на 12-узловом.


Общие замечания

По конструкции они навсегда останутся самым прекрасным достижением корабельного плотницкого искусства – самые длинные и самые быстроходные паровые деревянные корабли из когда-либо построенных для военных или торговых целей в Британии или за рубежом. Успех ридовской концепции боевого корабля, учитывая мореходные качества, можно увидеть из короткого сравнения с «Уорриором»:


"Лорд Клайд" "Уорриор"

Длина, м

8x3

115.8


Вес вооружения, т

376

340


Вес брони, т

1379

975


Скорость хода, уз

13,4

14.6


Индикаторная мощность, л.с.

6064

5772


Стоимость, ф.ст.

285750

377292


«Лорд Клайд»

Введен в строй в Плимуте в июне 1866 г. Флот Канала в 1866-1868 гг. Поскольку его машина обнаружила признаки износа, корабль был отослан на Средиземное море, но после одного похода, когда его стальной грот-рей дал трещину, его отправили с Мальты в метрополию для замены машины. Перевооружен, машина замена, установлен двухлопастный винт. Резерв в Девонпорте 1869-1871 гг. Вновь послан в Средиземное море и через шесть месяцев выскочил на берегу Пантелларии. Стянут «Лордом Уорденом» и в поврежденном состоянии отбуксирован на Мальту. После временного ремонта отослан в метрополию в сопровождении «Дифенса». В Плимуте разоружён для полного капитального ремонта, после того как в результате обследования обнаружилось, что корпус прогнил и покрылся плесенью. В течение трех лет корабль пытались спасти всеми средствами, но всё было напрасно, и его решили продать, пока он полностью не сгнил. Продан на слом в 1875 г. за 3730 ф.ст.


«Лорд Уорден»

Введён в строй в Чатеме в июле 1867 г., и зачислен в состав флота Канала. Через несколько месяцев переведён на Средиземном море, где в 1869 г. сменил «Каледонию» в качестве флагманского корабля, которым оставался с 1869 по 1875 гг. Принимал участие в демонстрации против испанских коммунистов в Картахене, использовавших военные корабли в пиратских целях. Сменён «Геркулесом» и разоружён для ремонта. Первый резерве Форте в 1875-1888 гг., Эскадра специальной службы во время угрозы войны с Россией в 1878 г. В 1884 г. оснащён торпедами и сетевой защитой, окончательно разоружён в 1885 г., вследствие того, что его верхние надстройки очень сильно прогнили, а команду перевели на «Девастейшн». Несмотря на то, что корабль фактически был исключён из списков флота, его продажа была отложена на четыре года. Продан на слом в 1889 г.
