Глава 24. Корабли класса «Одейшес»,«Свифтшур» и «Трайэмф»

После закладки «Монарха» и разрешения Кользу продолжить работы по «Кэптену» по своему проекту, Совет должен был решить вопрос о постройке броненосцев 2-го класса – меньших размеров, подходящих для службы на дальних станциях, куда французы уже посылали свои «крейсерские броненосцы», такие, как «Белликез», в качестве броневого ядра своих эскадр. И, хотя пресса шумно требовала строительства башенных кораблей и упрекала Адмиралтейство за нежелание принять проекты Кольза в том виде, как они есть, было решено немного ускорить постройку «Кэптена» и дождаться испытаний «Кэптена» и «Монарха», прежде чем начать строить какие-либо их уменьшенные копии. Для условий службы в Китае и Восточной Индии паруса всё' ещё были существенным элементом корабля, а Рид так и не изменил своего мнения, что для корабля с парусной оснасткой лучшим способом размещения орудий является центральная батарея. Поэтому в качестве базового проекта был выбрал «Дифенс», вошедший в строй пять лет назад, и Рид использовал его размеры при составлении чертежей нового проекта в соответствии с предписанным Советом водоизмещением в 3000 т. Однако это позволило применить лишь броню в 152 мм и вооружение из восьми 9" и двух 6,5" (165мм) орудий, а также рассчитывать на скорость хода порядка 12 уз при запасе угля в 330 т и экипаже 400 чел. Специальными директивами устанавливалось, что корабль должен нести большую площадь парусов, чем когда-либо давалось броненосцу, и иметь осадку 6,7 м.

Ни инспектор, ни Рид не были убеждены, что корабли, так плохо защищенные и вооруженные, будут соответствовать предъявленным к ним требованиям, и запросили об умеренном увеличении водоизмещения и стоимости, чтобы дать кораблям броню в 203 мм и 12-тонные орудия. Когда это было предложено Совету в качестве меры, позволяющей новым кораблям иметь соответствующее броненосцам 2-го класса оборудование, возникли значительные трудности в получении необходимых санкций, которые в итоге дали с неохотой. Снова и снова Робинсон и Рид настаивали на изменении размеров и боевой силы в большую сторону, сверх лимитов, установленных Советом, и то, что они почти всегда добивались успеха, свидетельствует о весомом влиянии мнения Рида, которое разделял инспектор.

В марте 1867 г., когда был составлен проект государственного бюджета, предусматривающего совершенно смехотворные ассигнования на новое судостроение, лорд Джон Хей и адмирал Сеймур пригрозили отставкой и получили необходимые корабли. Требовалось по меньшей мере четыре таких броненосца, но при размещении контрактов сначала по проекту Рида заложили только два. До принятия определенного решения по остальным Совет – в соответствии с данным парламенту обязательством – повторил процедуру, как и в случае с «Уорриором», и попросил ведущих кораблестроителей представить свои проекты. Было обещано, что третий и четвёртый корабли будут отданы на постройку той фирме, которая представит чертежи корабля без ограничений по размерам и стоимости, если её проект признают лучше, чем проект главного строителя.

Результаты оказались поучительны. «Лондон Инджиниринг» предложила батарейный корабль в 3800 т, «Мэйр и К0 » – комбинированный башенно-батарейный вариант, «Палмерс» – батарейный корабль с подвижными 9" орудиями на верхней палубе, «Теймз Айрон Уоркс» – батарейный корабль, очень похожий на «Инвинсибл», фирмы «Нэпир», «Самуда» и «Лэрд» – башенные корабли. Вся эта весьма разнообразная коллекция была разложена перед Ридом для вынесения решения. Неудивительно, что каждый проект имел ту или иную особенность, из-за которой он не мог быть принят, и закончилось всё это тем же, что и в предыдущем случае – оставшиеся два корабля были построены по адмиралтейскому проекту. Чертежи башенного корабля фирмы «Лэрд» всё же были признаны такого высокого качества, что компания в виде утешительного вознаграждения получила контракт на постройку одного из этих кораблей – «Вэнгарда». Четвертый корабль, «Айрон Дюк», был заложен на королевской верфи в Пембруке.

Впервые после переделки в броненосцы кораблей типа «Оушен» по одному проекту строилась целая группа кораблей – экономичный и эффективный способ постройки, который не повторяли в течение целых 16 лет, вплоть до заказа кораблей класса «Адмирал».

При составлении проекта «Одейшеса» Рид придал ему две особенности, имеющие выдающуюся военную важность и которые потом ни разу не сочетались в британских линейных кораблях: устойчивая орудийная платформа при плавании под парами на волнении, что сохранялось и при движении под парусами, и возможность вести продольный огонь из тяжелых орудий в любую погоду.

На тогда еще недостроенной «Пенелопе» небольшая осадка и избыток ширины обеспечили устойчивость для наведения орудий, но отрицательно сказались на её характеристиках под парусами. На этих же кораблях Рид решил уменьшить осадку по сравнению с «Дифенс» на 0,9 м и зафиксировал необходимую высоту центра тяжести путём дополнительного введения веса в верхней части корпуса и в то же время немного увеличил водоизмещение, приняв более квадратное поперечное сечение корпуса и более полные обводы. Обе особенности, и первая и вторая, обеспечивались переносом четырех 9" орудий с главной палубы на верхнюю палубу и размещением их в отдельной батарее на высоте 4,9 м над водой, которая выступала далеко за борт, давая возможность вести продольный огонь из угловых портов. Это было первое применение системы расположения орудий, предложенной кэптеном Саймондсом. Общественное мнение нелестно относилось к предлагаемым кораблям, и тогдашний первый лорд (Паккингтон) в угоду ему попросил Рида внести ряд изменений в надводной части корпуса. Рид тогда ответил: «Я установлю княвдигед и корму старого образца, чтобы удовлетворить вкусам общественности». Но поскольку необходимый таранный форштевень нельзя было совместить с фрегатским носом, княвдигед пришлось убрать, в то время как квадратная кормя была оставлена и содержала адмиральские каюты, пока не установили полуют, это, однако, последовало уже в конце активной службы.


Линейные корабли класса «Одэйшес»

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость


"Одейшес"

"Нэпир"

26.06.1867

27.02.1869

10.09.1870

256291 ф.ст.


"Инвинсибл"

"Нэпир"

28.06.1867

29.05.1869

1.10.1870

249203 ф.ст.


"Айрон Дюк"

Пембрук

23.08.1868

1.03.1870

21.01.1871

208763 ф.ст.


"Вэнгард"

"Лэрд"

21.10.1867

всплыл

28.09.1870

262664 ф.ст.


Размерения, м

85,3 х 16,46x6,70/7,07


Водоизмещение, т

6010 (корпус и броня 3880. оборудование 2100)


Вооружение

10 9" дульнозарядных нарезных, 4 6" дульнозарядных нарезных, 6 20-фунтовых салютных.


Броня, мм

пояс 152-203, траверзы 102-127, обшивка32. батарея 102-127-152. подкладка 200-250 (тик), (общий вес брони 924 т).


Механизмы

Производство: "Одейшис" и "Айрон Дюк" – "Равенхилл". "Инвинсибл – "Нэпир", "Вэнгард" – "Лэрд".


Механизмы

2 комплекта горизонтальных с соединительным штоком, диаметр цилиндра 1830 мм, ход поршня 914 мм, индикаторная мощность 4830 л.с, 13 уз, 74 об/мин. 2 винта Магина (впоследствии заменены винтами Гриффита), б коробчатых котлов (давление 2,1 атм).


Запас топлива, т

460(уголь)


Площадь парусов, м2

2352 (как корабль), 2202 (как барк). "Вэнгард" 1999


Экипаж, чел.

450


Конструктор

Александр Милн


Эти четыре первых «одноклассника» были самыми устойчивыми орудийными платформами на флоте и могли вести продольный огонь из орудий главного калибра в любую погоду. Они не имели бортовых переборок и имели самую большую в пропорции к водоизмещению площадь парусов.

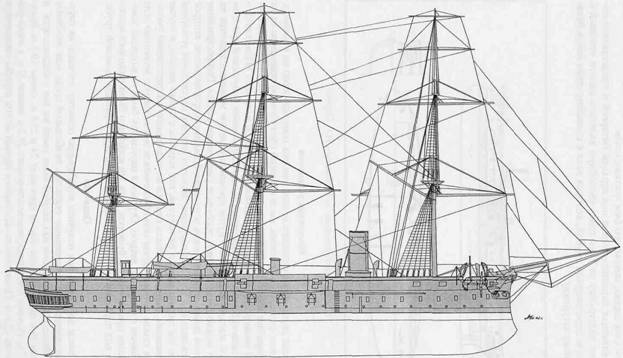

Броненосец «Одейшес»


Из-за завала бортов и фальшборта верхняя палуба была узкой и делилась на носовую и кормовую части траверзами верхней батареи, сквозь которые проходили соединительные коридоры, закрываемые броневыми дверями. Эти траверзы мешали работе с парусами и шлюпками и в целом ограничивали использование палубы. Внутри же было всё наоборот, поскольку короткая батарея на главной палубе оставляла много места для офицерских кают, которые были перенесены туда снизу, так что впервые кают-компания могла для освещения и вентиляции пользоваться световыми люками шканцев, а каюты превосходно вентилировались и освещались через большие квадратные порты. Экипаж также имел улучшенные спальные места в носовой части, где могло подвешиваться более 400 коек, что позволяло не использовать для этого нижние палубы.

Но внизу имелся серьезный недостаток проекта, из-за которого произошло несчастье с «Вэнгардом» – отсутствие бортовых переборок. Это подвергало опасности затопления любой большой отсек в случае пробития борта между ватерлинией и двойным дном, дефект также усугублялся расположением главной палубы всего в 0,9 м над водой, так что при затоплении отсека вода из него переливалась на вышерасположенную палубу через люки, что влекло изменение дифферента. Высокие комингсы люков ввели гораздо позже.

Уже добавив к верхнему весу батарею на верхней палубе, Рид мог попытаться сэкономить на отказе от этих переборок некоторой нагрузки, в добавок к эффективной экономии на наборе корпуса. Но из чертежей машинного отделения уже явствовало, что размеры машин не позволяли установить бортовые переборки. В любом случае, результаты этих мер по поднятию центра тяжести были очень и очень успешными.

Инспектор отмечал, что Рид прекрасно знал, что шаги, предпринятые для экономии веса (не конструктивной прочности) в нижней части корпуса, могли потребовать дополнительного балласта для придания кораблю правильной осадки, а необходимое количество балласта следовало установить, когда все запасы будут приняты на борт. В данном случае Рид не скрывал, что такой приём был применен из-за недостатка сотрудников, из-за чего все необходимые расчёты по распределению весов, с целью избежания лишнего балласта, не могли быть сделаны без некоторой задержки – за последние десять лет состав отдела главного строителя почти не увеличился и состоял в тот момент из трёх помощников кораблестроителя, чиновника по контрактам, секретаря главного строителя и десяти чертежников.

Разумеется, Рид не собирался выпускать эти корабли в море до проведения хреновых испытаний и определения действительного положения центра тяжести, но, к несчастью, за три месяца до их готовности была принята его отставка, и «Инвинсибл» вышел на ходовую пробу в незавершенном состоянии, без проведения испытаний и без необходимого балласта – всё это произошло из-за неверной трактовки распоряжения, отданного во время отсутствия инспектора по болезни.

До принятия балласта метацентрическая высота равнялась всего 0,6 м, и «Инвинсибл» под парусами вел себя устойчиво как форт, но при боковом ветре, даже без парусов и стеньг, он кренился до 17°. Это положение исправили, загрузив в двойное дно 360 т цемента и железа, увеличив, таким образом, бесполезную нагрузку и риск повреждения корпуса в случае получения пробоины или посадки на мель из-за его чрезмерного напряжения. Осадка корабля увеличилась на 0,3 м, а скорость под парами упала на 0,4 уз, но метацентрическая высота выросла до 0,9 м, и с этого времени корабли типа «Одейшес» стали превосходными артиллерийскими платформами, способными вести прицельный огонь в то время, когда их соседи по эскадре были вынуждены держать свои орудийные порты закрытыми. По этой причине их в линейном флоте ставили рангом выше, чем это полагалось при их размерениях.


Вооружение

10 9" орудий размещались на двух палубах в средней части корпуса – по три с каждого борта в батарее на главной палубе и четыре (по два на борт) – на верхней палубе в единой батарее-боксе, имеющий угловые порты для ведения продольного огня. Для такого водоизмещения данное вооружение было весьма мощным, имело преимущество расположения в средней части корабля, где оно меньше всего испытывало неудобства от килевой качки, четыре орудия верхней батареи могли стрелять при погодных условиях, при которых не смогли бы действовать все орудия британского флота, за исключением, разве что, орудий «Монарха» и носовых погонных орудий на «Лорде Уордене» и «Лорде Клайде». С точки зрения удобства позиции расположение верхней батареи было удачным, однако оно приводило к скоплению всех орудий в центре корабля, непосредственно над котлами, где они были слишком отдалены от своих погребов. Эта батарея также значительно подняла центр тяжести – больше, чем в действительности требовалось Риду, и в основном из-за неё пришлось загружать в корабли балласт.

В носу и корме безо всякой защиты были установлены по два 6" (64-фунтовых) орудия. Число потребной для их обслуживания прислуги было слишком большим и не соответствовало боевой ценности этих пушек. Для салютов имелось семь 20-фунтовых пушек Армстронга. В декабре 1879 г. «Инвинсибл» получил первые шесть пушек Норденфельда, доставленных на Средиземное море. В середине 80-х гг. эти орудия и 64-фунтовые пушки заменили 6-8 102мм казнозарядными орудиями в качестве противоминных. В 1878 г. добавили четыре 14" метательных торпедных аппарата, которые были установлены на главной палубе перед и за батареей, а ближе к концу их активной службы корабли получили противоторпедные сети.

Благодаря весьма сильному для своих размеров вооружению они, хотя и считались «кораблями 2-го класса», намного превосходили по всем статьям корабли типа «Альма» (3788 т), которые французы в то время достраивали для службы на дальних станциях.


Броня

В соответствии с общепризнанными принципами военного кораблестроения того времени, по которым защита корабля должна была быть примерно сопоставимой с его вооружением, толщину пояса в средней части увеличили до 203 мм – такую толщину их собственные 9" орудия могли пробивать самое большее с дистанции 1400 м. Эта броня закрывала машинно-котельные отделения и опускалась на 1,5 м ниже ватерлинии, а поднималась над ней всего на 0,9 м при полной нагрузке из-за низкого расположения главной палубы. В оконечностях, где отсеки были меньше и имели меньшую жизненную важность для корабля, толщина броневой защиты уменьшалась до 152 мм. Борт выше пояса не бронировался, за исключением 18-ти метров батареи, которая защищалась 152-мм плитами и перекрывалась с торцов траверзами толщиной 102 и 127 мм (в корме и носу соответственно). Из-за этих небронированных выше пояса оконечностей предсказывали, что снаряд, пробивший борт над поясом, мог пересечь весь корабль и выбить броню по ватерлинии на противоположном борту, поскольку защитная палуба находилась всего в 1,2 м над водой и состояла из 90мм слоя дерева, покрытого 6мм листами стали.

«Управляющая башенка» стояла над верхней батареей и представляла собой лёгкую надстройку из 76мм плит, способную вместить одного человека и оснащённую переговорной трубой, которая вела к стоящему ниже неё, в батарее, боевому штурвалу.

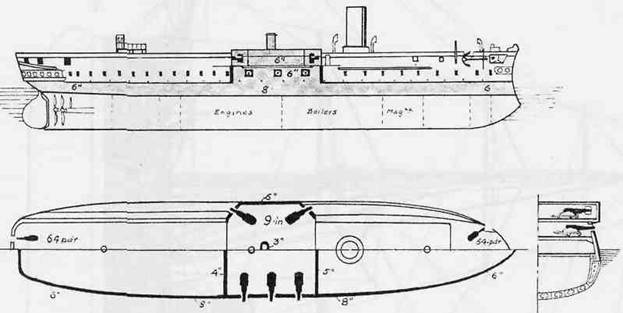

Схема бронирования «Одейшеса»


Машинная установка


В то время двухвальные установки не пользовались популярностью ни в военном, ни в торговом флоте, ни в Британии, ни за границей (французы не применяли их на больших кораблях вплоть до 1879 г.), так что Совет проявил похвальную инициативу, заказав такие установки для «одейшесов», хотя – как и в случае с «Пенелопой» -это было сделано больше по необходимости, чем из осознания получаемой при этом тактической выгоды. Ведь только путём применения винтов меньшего диаметра на двух валах можно было получить требуемое уменьшение осадки. Распространение двухвинтовой схемы ограничивалось в то время большим сопротивлением, которое винты оказывали при ходе под парусами. Зато при наличии двухвальной установки корабль не так сильно зависел от парусов, как корабль с одним винтом, в случае поломки машины. Поэтому ценность парусов на «одейшесах» соответственно уменьшилась – в самом лучшем случае они обеспечивали значительную экономию угля при следовании с попутным ветром. Огромная парусность была подходящей заменой их машин при истощении бункеров, хотя эти корабли и были несколько медлительными под парусами и уваливались под ветер при убранной дымовой трубе.


Оснастка

Когда после достройки они получили корабельную оснастку, площадь их парусов по отношению к водоизмещению оказалась наибольшей среди всех линейных кораблей. Высота клотиков мачт над палубой была такой же. как у «Эджинкорта" и «Геркулеса» при длине нижних фок- и грот-мачт 24 и 25,6 м, стеньг 19,8 м, брам-стеньг 15,2 м. Нижние реи, правда, имели длину всего 29,2 м вместо 32 м, а марса-рей 21,6 м против 22,6 м. После гибели «Кэптена» в первый же год службы последовала реакция по облегчению рангоута, что привело к снятию реев с бизань-мачты на всех четырёх кораблях, а стеньги были укорочены на 1,8 м (на «Вэнгарде» даже на 3 м). При переходе в резерв «Одейшес» уже не имел реев, а получил боевые марсы на фок- и бизань-мачте, но он один изо всех четырёх претерпел подобные изменения.


Мореходные качества

Сообщая об «Одейшесе» во время его перехода в Китай, адмирал Райдер писал инспектору:

«Какие бы возражения не возникали против кораблей класса «Одейшес», больше всего меня за мой долгий опыт плавания в них поражает их прекрасная остойчивость. Как раз недавно я делал переход в море при попутном сильном штормовом ветре, имея все кормовые порты открытыми, и, к моему большому удивлению, корабль кренился не более, чем на 1-2° на каждый борт. Нельзя сказать, что я решил исследовать поведение корабля на волнении, но это за меня делал рулевой. Давая кораблю отклонение от курса, он приводил его к ветру, и, к нашему удивлению, корабль не кренился. Меня сопровождал французский флагманский броненосец «Аталант». Мы оба были в равных условиях, но мой флагман имел бортовую качку 1-2°, а французский 20°". Из-за сопротивления винтов «одейшесы» под парусами ходили медленно, а из-за сравнительно малой осадки и плоского днища не могли ходить в крутой бейдевинд. Часто помехой оказывался небольшой запас угля. «Айрон Дьюк» с заполненными углём бункерами и батареей мог перейти только из Адена на Цейлон со скоростью 4 уз и прибывал туда, имея угля только на один день хода под парами. На «Айрон Дюк» был руль на петлях, а на трёх остальных его собратьях -балансирный, который облегчал управление под парами, но мешал при ходе под парусами, делая корабли, идущие только под парусами, практически неуправляемыми.

Для испытаний нового способа защиты днища от обрастания подводная часть корпуса «Одейшеса» была обшита цинком – как альтернатива тяжелой и дорогой медной обшивке.


«Одейшес»

Спуск корабля происходил в сильный ветер, и его корпус получил лёгкие повреждения. Он стал первым британским боевым кораблём с железным корпусом, который сошел на воду с весом, меньше проектного. Для достройки переведён из Гована, где находилась верфь фирмы «Нэпир», в Портсмут. В октябре 1870 г. введён в строй как сторожевой корабль в Кингстауне. Переведен в Гулль, где находился в 1871-1874 гг., затем перевооружён в Чатеме как флагманский корабль Китайской станции, где пробыл в 1874-1878 гг. (имел столкновение во время тайфуна в Йокосуке). Заменён «Айрон Дюком» и разоружён в Чатеме. Сторожевой корабль в Гулле в 1878-1880 гг., ремонт в 1880-1883 гг. (новые котлы, полуют и т.д.), затем сменил «Айрон Дюк» в качестве флагмана на две кампании, вернувшись в метрополию в 188Уг. Ремонт в Чатеме в 1889-1890 гг. (4" казнозарядные орудия, боевой рангоут), а затем в третий раз находился в Гулле, 1890-1894 гг. Поставлен в 4-й Резерв, 1894-1901 гг., после чего переоборудован в учебный блокшив «Фисгард» в Портсмуте, 1902-1914 гг. В 1914 г. отбуксирован вСкапа-Флоу идо 1919 г. был складом «Имперьюз», после чего переведен в Розайт, где до 1927 г. был складом «Викториес». Продан на слом 15 марта 1929 г.


«Инвинсибл»

Достроен в Плимуте и в конце 1870 г. введён в строй как сторожевой корабль в Гулле, 1870-1971 гг. В 1872-1876 гг. на Средиземном море, разоружён в Плимуте для замены преждевременно износившихся машин и котлов. В 1878 г. снова на Средиземном море, где присоединился к «Свифтшуру», когда флот был в Дарданеллах. Высаживал войска для захвата Кипра, присоединился в Мраморном море к эскадре адмирала Хорнби, а затем временно переведен в Канал. Вернулся на Средиземное море, в марте 1882 г. переукомплектован. Участвовал в бомбардировке Александрии 11 июля 1882 г., выпустив 1409" и 131 6" снарядов, а также 5000 пуль из своих картечниц против форта Мекс. В 1886 г. разоружён в Портсмуте, передав экипаж в Китай. Сторожевой корабль в Саутгемптоне, 1886-1893 гг. Исключен из списков и в 1901 г. переделан в базу для миноносцев «Эребус». В Ширнессе в 1901-1906 гг.; переведен в Портсмут как «Фисгард II», 1906- 1914гг. Затонул на Портланд Рейс 17 сентября 1914 г. при буксировке в Скапа Флоу (погиб 21 человек).


«Айрон Дюк»

Введён в строй в Плимуте в январе 1871 г. в качестве сторожевого корабля 1-го Резерва-до сентября, когда был послан в Китай флагманским кораблём. Был первым тяжёлым кораблём, прошедшим через Суэцкий канал. Заменён «Одейшесом» и в мае 1875 г. разоружён в Плимуте, а в июле стал сторожевым кораблем в Гулле. Протаранил и потопил «Вэнгард» 1 сентября 1875 г., и впоследствии занял место этого корабля в Кингстауне – до 1877 г. Ремонт в 1877-1878 гг. В 1878-1881 гг. флагман в Китае (стащил с мели в Красном море пароход «Бенгал»), в 1879 г. наскочил на риф Визунг и через пять дней был стащен американским кораблём «Монокейси». Выскочил на мель у Хоккайдо в 1880 г. и ремонтировался в Гонг-Конге (последний случай, когда британский линейный корабль снимал и затем вновь устанавливал его тяжёлые орудия главного калибра собственными силами). В 1883-1885 гг. ремонт с заменой котлов, на апрель-август 1885 г. присоединился к Эскадре специальной службы адмирала Хорнби, затем до 1890 г. состоял в эскадре Канала, после чего до 1900 г. снова стал сторожевым кораблем 1-го Резерва. Превращен в угольный блокшив и последние дни провёл в Кайле-оф-Бьют. Продан в 1906 г.


«Вэнгард»

Достроен и введён в строй в Плимуте в октябре 1870 г., был самым быстроходным кораблем изо всех четырёх, дав на пробе 14 узлов. Сторожевой корабль в Кингстауне в 1870-1875 гг. Потоплен «АЙрон Дюком» при столкновении в Дублин-Бей в тумане 1 сентября 1875 г., жертв не было. Получил удар между машинным и котельным отделениями, что привело к затоплению обоих отсеков, затонул на глубине 34,5 м через семь минут. Первый корабль британского флота, погибший при столкновении.


«Свифтшур» и «Трашмф»

Строитель

Заложен

Спущен на воду

Введён встрой

Стоимость


"Свифтшур" "Трайэмф"

"Палмерс" "Палмерс"

31.08.1868 31.08.1868

15.06.1870

27.09.1870

27.06.1972

8.04.1873

257081 ф.ст.

258322 ф.ст.


Размерения. м

85,3 х 16,76 х 7,47/7.95 ("Свифтшур"). 7,56/8.14 ("Трайомф")


Водоизмещение, т

"Свифтшур" 6910 (корпус и броня 4570. оборудование 2140). "Трайомф" 6640 (корпус и броня 4680, оборудование 2150).


Вооружение

10 9" дульнозарядных нарезных, 4 6" дульнозарядных нарезных, 6 20-фунтовых салютных.


Броня, мм

пояс 152-203, батарея 102-127-152, обшивка 32. траверзы 102-127, подкладка 200-250 (тик), (общий вес брони 975 т).


Механизмы

"Моделей"


Площадь парусов, м2

3056(полная 3893)


Экипаж, чел.

450


Конструкторы

А.Милн, Г.Х.Сеймур


При неуклонном росте, от типа к типу, водоизмещения тяжёлых артиллерийских кораблей, «Свифтшур» и «Трайэмф» стали последние британские линкорами водоизмещением менее 8000 т. Они также были последними, не имевшими орудий более 9" и первыми британскими броненосцами, обшитыми медью в подводной части. К ним относились ещё три качества «последних» – они последними имели подъемный винт, «Свифтшур» стал последним британским флагманом, поднимающим адмиральский флаг на топе брам-стеньги, и последним рангоутным броненосцем, поднявшим паруса во время маневров.

Хотя эти корабли были всего лишь одновинтовыми версиями «Одейшеса», они имели корпуса, настолько отличающиеся от корпусов первых четырёх, что их следует рассматривать как отдельный тип. Если для проекта «Одейшеса» главным было осуществить устойчивую орудийную платформу и малую осадку, не предъявляя высоких требовании к его парусным качествам, то для этих двух кораблей Совет поставил условие получить хорошие характеристики и под парусами, и под парами – ввиду различных условий службы на таких иностранных станциях, как Средиземное море или Китай и Тихий океан.

Из восьми британских зон присутствия военно-морских сил, Тихий океан считался самой отдаленной и большой. Для службы на станции, где снабжение углём было ограниченным и стоило больших денег, первостепенную важность приобрела способность корабля покрывать огромные пространства, а значит – иметь хорошие парусные качества. А поскольку эта зона включала в себя западное побережье Южной Америки, где ещё весьма неустановившиеся республики были склонны использовать свои броненосные корабли для мятежных операций пиратского характера, нужда в броненосных кораблях, способных вступить в бой под парами, чтобы поддержать престиж и интересы Британии, была для этой зоны в то время существенной. Дуэль «Шаха» и «Хуаскара» это продемонстрировала.

При проектировании «Одейшеса» в качестве модели по длине и ширине Риду был дан «Дифенс», а использование двух винтов было обусловлено желанием сохранить необходимые ходовые качества при значительно уменьшенной осадке, когда водоизмещение оставалось таким же посредством таких уловок, как плоское днище, квадратные скулы и отсутствие возвышенных палуб. Чтобы сделать их хорошей орудийной платформой, центр тяжести на них был поднят, а метацентр понижен, так что им не хватало жёсткости, чтобы хорошо ходить в сильный ветер под парусами, когда надо было компенсировать их скудные запасы угля – такова была цена за отличную остойчивость на волнении. Когда же пришлось составлять требования для будущих флагманов Тихоокеанской станции, уже не было необходимости в уменьшении осадки и в двухвальной машинной установке, а вместо этого для хороших парусных качеств вполне подходил один подъемный винт при достаточно большой осадке. Поэтому главному строителю пришлось заняться обратной процедурой и предпочесть подводную часть «Дифенса», а не «Одейшеса». В итоге выше ватерлинии в оконечностях «Свифтшур» представлял собой «Одейшес», за исключением кормы, а ниже неё он имел обводы корабля шестилетней давности. Очевидное различие между двумя типами кораблей заключалось и в форме кормы, где широкий граней, высокий подзор и выступающий гакаборт уступили место эллиптической корме, сужающейся от шканцев и заканчивающееся в плане полукругом, с нижним подзором и без гакаборта.

Такое изменение очертаний корпуса уменьшило вес верхней части корпуса, что при утяжелении его набора ниже ватерлинии обеспечило лучшую остойчивость для более безопасного несения парусов.

Здесь следует упомянуть о том, что одно время высказывалась рекомендация Комитета по проектам – достроить «Свифтшур» и «Трайэмф» в качестве башенных кораблей с двумя тяжелыми орудиями в башне и несколькими меньшего калибра без броневых прикрытий. Общий вес брони в этом случае остался бы таким же, поскольку броня батареи пошла бы на бронирование основания башни.


Покрытие подводной части корпуса

Поскольку до 1886 г., пока не было закончено строительство верфи в Эсквималте, Британия не имела доков на Тихом океане, снова вернулись к прежней практике покрытия подводной части корпуса медью, от которой отказались вследствие процесса электрохимическое коррозии, чему под водой была подвержена медь в контакте с железом, и от чего меньше страдали броненосцы с деревянным корпусом. Цинк и металл Мунтца ослабляли обрастание, но в этом отношении уступали меди, так что прежнюю технологию модифицировали введением двойного слоя деревянной обшивки толщиной по 76 мм, которая поднималась выше ватерлинии на 0,9 м, а перед покрытием медью покрывалась просмоленным войлоком. Эта система уменьшала гальванический эффект и в достаточной степени предохраняла от обрастания, чтобы оправдать её принятие для кораблей, которые служили далеко от метрополии.

Окончательно утвержденный проект имел ту же самую длину (85,3 м) и ширину (16,45 м без покрытия), что и «Одейшес» и «Дифенс», но наибольшую осадку 7,92 м при одном винте. Расчётное водоизмещение составляло 6700 т, несколько превосходившее таковое «Одейшеса», главным образом за счёт большого углубления корпуса, а «Дифенса» – частично за счёт несколько более полных обводов, частично за счёт большей ширины из-за устройства покрытия подводной части.

Защита повторяла предшествующий тип, оба корабля так же не имели продольных переборок по бортам. Устройство палуб было таким же, как на «Одейшесе» – короткий открытый возвышенный полубак, отсутствие полуюта. Обычный фальшборт высотой 1,8 м, в котором располагались коечные сетки, простирался по верхней палубе в нос и корму от центральной батареи. Через шканцы был перекинут лёгкий мостик со штурманской рубкой и ручным строенным штурвалом под ним. Мостик оснащался переговорными трубами, проходящими к двум боевым штурвалам, расположенным еще ниже (за броней). В море шлюпки хранились на крыше верхней батареи. Цепные канаты становых якорей выбирались на верхнюю палубу, а канат запасного станового якоря выводился на главную.

Офицеры и команда размещались на главной палубе – нижние чины впереди батареи, командный состав в корму от неё. Это отступление от обычного расположения коек на нижней палубе было началом отмены вековой традиции. Команда имела подвесные койки и в самой батарее, и, поскольку условия для офицеров были превосходными (их каюты хорошо вентилировались и освещались), эти корабли были популярны среди моряков, а число больных на них всегда оставалось минимальным.


Вооружение

Четыре 9" орудия на «Свифтшуре» в верхней батарее-боксе имели угол горизонтальной наводки от траверза до продольного направления (т.е. 90°), а шесть 9" орудий на главной палубе могли стрелять только на борт. Четыре нарезных 64-фунтовых (6") орудия, переделанных из гладкоствольных, были установлены по два в носу и корме на верхней палубе качестве погонных и ретирадных, причём каждое имело бортовые и носовые или кормовые порты. В 1882 г. эти практически бесполезные орудия заменили четырьмя 5" пушками (вес снаряда 22,6 кг) на «Трайэмфе» и восемью 4" (вес снаряда 11,3 кг) на «Свифтшуре». В то же время как дополнительное вооружение против миноносцев установили по несколько 6-фунтовых и 3-фунтовых пушек.

В 1880-1882 гг., когда торпеда достигла той стадии развития, что её с успехом можно было применять с линейных кораблей, оба корабля получили по четыре метательных установки для пуска торпед. Эти лёгкие стальные решётчатые конструкции, установленные на роликах, выбрасывали снаряд посредством сжатого воздуха, для чего в их казенной части имелось соответствующее пневмоустрой-ство, и действовали через специальные порты на главной палубе впереди и сзади батареи.


Машинная установка

Оба корабля были оснащены горизонтальными двухцилиндровыми (с общим толкателем) паровыми машинами возвратно-поступательного действия фирмы «Моделей», вращавшими двухлопастный винт диаметром 7163 мм. Они стали последними из немногих линейных кораблей, оснащенных устройством для подъема винта. На ходовых испытаниях оба достигли скорости в 13,75 уз, причем «Трайэмф» развил большую мощность (индикаторную). Их бункера вмещали 550 т угля, чего было достаточно для 1600-мильного перехода 6-узловой скоростью. В качестве вспомогательных механизмов оба корабля получили паровой рулевой привод и паровой шпиль.


Оснастка

Первоначально «Свифтшур» и «Трайэмф» имели корабельную оснастку с площадью парусов 3066 м2 (плюс 836 м- лиселя), высота клотика грот-мачты над палубой равнялась 51,8 м, длина фока- и грота-реев составляла 29,3 м, а фор- и грот-марса-реев по 21,6 м. Как и другие корабли с отношением длины корпуса к ширине 5:1, они были склонны слишком сильно приводиться к ветру при несении всех парусов – эта тенденция усугублялась отсутствием винта, который в этих случаях поднимался вверх и оставлял пустым пространство между ахтерштевнем и рудер-постом, уменьшая, тем самым, сопротивление кормы сносу в подветренную сторону.

После первой компании, проведенной в европейских водах, где они в основном ходили под парами, их парусную оснастку сменили на барк (по большой шкале -2109 м: ), при которой они ходили почти так же быстро, как и раньше. При благоприятном ветре они могли покрыть любую дистанцию свыше 1200 миль быстрее под парусами, чем экономическим ходом под парами. Более того, они оказались управляемыми и надёжными при смене галса и повороте через фордевинд благодаря способности выпрямляться, имея всего лишь небольшой балласт по отношению к большей площади парусов в пропорции к водоизмещению, чем любой другой британский броненосный корабль. Их ценность как боевых единиц увеличивалась в плохую погоду из-за их хорошей устойчивости на волнах.

Построенные борт о борт на верфи «Палмерс», они провели активную службу, сменяя друг друга, в качестве флагманских кораблей на Тихом океане.


«Свифтшур»

Введён в строй в Девонпорте в сентябре 1871г. для опытового прохождения службы в составе эскадры Канала. Не имел равных под парусами и уступил в гонке только деревянному фрегату «Аврора», считавшемуся в то время одним из самых быстроходных парусных ходоков Королевского флота. Получил паровой рулевой привод и сменил «Дифенс» в августе 1872 г. за Гибралтарским проливом, оставаясь на этой станции до октября 1878 г. (принимал участие в картахенском инциденте-демонстрации против мятежных испанских кораблей и в проходе эскадры адмирала Хорнби через Дарданеллы в 1878 г.). Разоружён в Девонпорте для ремонта, во время которого получил оснастку барка, торпедное вооружение, батарею 25-фунтовых казнозарядных орудий и адмиральские апартаменты, чтобы заменить «Трайэмф» на Тихом океане (с марта 1882 г. по декабрь 1885 г.). По возвращении снова ремонт в Девонпорте (получил новые котлы). До следующего периода службы на Тихом океане (апрель 1888 – октябрь 1890) состоял в резерве. В октябре 1890 г. заменён «Уорспайтом» и стал флагманом резерва в Девонпорте до августа 1891 г. Два года был сторожевым кораблём, затем понижен в резерв флота – до 1901 г., когда стал складом-блокшивом «Оронтес». Продан на слом в июле 1908 г. за 17550 ф.ст.

Во время манёвров 1898 г. «Свифтшур» попросил разрешения поднять паруса, чтобы сохранить место в строю, поскольку его машина не могла обеспечить требуемую эскадренную скорость. Это был последний случай использования парусов британским линкором, идущим в море в составе флота.


«Трайэмф»

Введен в строй в Девонпорте в марте 1873 г. для Канала, затем переведём на Средиземном море (картахенский инцидент). Разоружен в 1877 с и затем наскоро подготовлен в качестве флагманского корабля на Тихий океан для замены «Шаха» после его нерешительного боя с пиратским перуанским башенным кораблем «Хуаекар». Пробыл там с мая 1878 по октябрь 1882 г., затем был сменен «Свифшуром». Разоружен в Портсмуте – заменены котлы, устаповлены аппараты Уайтхеда, 25-фунтовые пушки и т.д. Bepнулся флагманским кораблем на Тихий океан – с январи 1885г. по декабрь 1888г. (флаг адмирала Бэйрда). После замены «Свифтшуром», его иностранная служба закончилась, и после резерва в Девонпорте в 1889г., он состоял флагманским кораблём в Куипетауне (февраль 1890 – сентябрь 1892). Разоружён и переведён в резерв в Девонпорте – до июля 1900 г., а затем сдал вооружение и стал базой в Плимуте. В 1903 г. с него сняли машину и он стал блокшивом, переименован в учебный корабль «Тенедос»,для учеников ремесленников в Чатеме. В 1905г. тендер «Уорриора» в Портсмуте, переименован в «Индус IV» в Девонпорте в 1910 г., отбуксирован и Инвергордон в 1914 г. как «Алжир». Продан к ноябре 1921 г. за 10775 ф.ст., оставшись на плаву на 13 лет дольше собрата.
