Глава 59 Генезис «Ройал Соверена»

В августе 1888 г., когда Уайт находился в отпуске после несчастного случая, он получил приглашение принять участие в выездном заседании Совета в Девон-порте с указанием подготовить эскиз улучшенного «Трафальгара» с высотой надводного борта в 3,5 м. Главное вооружение предполагалось прежнее, но оси орудий было решено поднять на 0,6 м (соответственно увеличивалась высота башен). Вспомогательная артиллерия планировалась в составе 10 6" орудий к которым следовало добавить столько 3-фунтовых пушек, сколько могло поместиться. Защита полностью воспроизводила «Трафальгар» – и по толщине, и по распределению. Скорость, однако, увеличивалась до 17 узлов (при естественной тяге), а вместимость угольных ям рассчитывалась для сообщения будущему кораблю дальности плавания 7000 миль 10-узловым ходом, плюс 25% при принятии угля в перегруз.

Подобный линкор был идеалом Худа (если не считать его размеров и стоимости) и, получив эти директивы, Уайт разработал несколько альтернативных проектов, представив их по начальству вместе с меморандумом, в котором он подвергал критике и «Трафальгар», и спроектированный им в соответствии с выданным заданием его улучшенный вариант. После вступления «Трафальгара» в строй он подсчитал, что водоизмещение корабля с 900 т угля на борту должно составлять 12500 т при наибольшей осадке в 8,8 м и средней 8,6 м, так что путь, по которому предполагали двигаться при разработке нового броненосца, мог привести лишь к кораблю с неоправданно завышенными размерами и годится только для демонстрации того, как предпринятое по требованию Совета скромное увеличение высоты надводного борта, скорости хода и вооружения даёт в итоге перетяжелённую общую конструкцию.

В своём представлении описания проекта Уайт выдвигал следующие положения:

«Модифицированный «Трафальгар» есть судно водоизмещением порядка 16 000 т, включая сюда запас водоизмещения в 600 т. Этот огромный прирост нагрузки получен в основном в результате следующего:

1. Ход в 17 узлов «при открытых кочегарках» почти на пол-узла превышает расчётный ход «Трафальгара» при форсированной тяге, так что мощность машин нуждается в увеличении на 70 %, а общий вес механизмов – на 50%, т. е. на 560 т,

2. Запас угля увеличен на 300 т.

3. Цитадель удлинена с 58,8 м до 73,2 м для увеличения защитного пространства, потребного для механизмов, котлов и трубопроводов. Это требует дополнительно около 240 т брони для защиты цитадели.

4. Броневой пояс по ватерлинии удлинён с 70 до 85,3 м с целью сохранения той же пропорции защищённой длины ватерлинии. Это требует дополнительно свыше 200 т.

5. Увеличение высоты орудий над ватерлинией на 0,6 м требует ещё 120 т веса, который пойдёт на башенную броню.

6. Увеличение вспомогательной артиллерии требует ещё 270 т.

7. Для несения всех этих добавочных нагрузок, притом с увеличенным ходом, требуется увеличение размерений корабля, что даст рост его веса на 1000 т.

8. В этом более крупном корабле, с более мощными машинами и вооружением, потребуется увеличение экипажа с 540 до 700 человек и, соответственно, увеличение припасов для них.

Можно ожидать, что стоимость нового корабля по корпусу и двигательной установке возрастёт на 185 тыс. фунтов, а по гидравлическим механизмам, орудийным установкам и оборудованию для стрельбы торпедами ещё на 10 тыс. фунтов. Округлённая цифра увеличения стоимости, включая сюда запасы первой необходимости, составит на 200 тыс. фунтов больше стоимости «Трафальгара» или в общем миллион фунтов – не считая стоимости вооружения».

К представленному проекту модифицированного «Трафальгара» Уайт приложил серию из пяти проектов башенных кораблей, сконструированных по такой же схеме, но содержавших отступления от тех или иных требований Совета. Водоизмещение их варьировалось в пределах 16000-11700 т (последний в качестве сравнительного аналога новейшего французского «Бреннюса»). В вариантах в 11700, 13700 и 15000 т был сделан акцент на применение барбетов, по поводу чего отмечалось, что в проектах последних итальянских и французских кораблей оси тяжёлых орудий вознесены на высоту 7,9-8,8 м над водой, на русских броненосцах это значение составляет 6,8 м, в то время как на «адмиралах» не превышает 6,4 м. В представленных проектах барбетная броня располагалась вертикально и простиралась вниз до броневой палубы. Высота надводного борта составляла 5,5 м против 3,4 м на башенных кораблях, а отстояние осей орудий от ватерлинии достигало 7,0 м против 5,2 на последних. Длина, высота и толщина броневого пояса были такими же, как на башенных кораблях, толщина барбетов повторяла толщину башенных брустверов.

Однако фундаментальное различие между башенным и барбетным линкором заключалось в расположении брони. На корабле с центральной цитаделью и низким надводным бортом, представлявшим собой цель меньших размеров, имелась возможность защитить бронёй гораздо большую площадь борта, в то время как остальное бронирование расходовалось не только для защиты орудий, но также для поддержания остойчивости при значительных углах крена. С другой стороны, Уайт расценивал «подобную защиту как излишнюю, от которой отказались во всех флотах для минимизации риска, возникающего от более свободного размещения тяжёлых орудий в отдельных бронированных позициях, равно как и из-за повысившейся эффективности вспомогательного вооружения»?

Поскольку Уайт и Худ придерживались различных взглядов на распределение брони, 16 ноября 1888 г. в кабинете первого лорда состоялось совещание, на котором присутствовали члены Совета, кэптен Фишер в качестве эксперта по артиллерии, адмиралы Доуэлл, Гамильтон и Ричарде, вице-адмирал Бэйрд, кэптен Керр, а также главный строитель флота. Целью собрания было проведение обстоятельной дискуссии в условиях полного равенства мнений. Заключения были опубликованы в Белой книге, представленной в Парламент в феврале 1889 г. Удалось прийти к соглашению относительно следующих качеств будущего линкора:

1. Тяжёлые орудия должны располагаться в двух брустверах Redoubts -или, скорее, барбетах. - Ред.], разделённых батареей вспомогательной артиллерии, в противоположность цитадели «Инфлексибла» или брустверу «Нила».

2. Вспомогательная батарея должна располагаться в двух уровнях с целью максимального рассредоточения против действия скорострельных орудий.

3. Ход при естественной тяге должен составлять 15 узлов и при форсированной доводиться до 17 узлов.

4. Предпочтительно расположить броню следующим образом:

1) защита ватерлинии в виде пояса из толстой брони на большей части длины, не доходящего до оконечностей.

2) Между верхней кромкой пояса и средней палубой защита бронёй в 4"-5" [102-127 мм] с внутренним подразделением на мелкие отсеки и угольные ямы.

3) Более надёжная защита расчётов вспомогательной артиллерии.

5. Корабль должен иметь высокий надводный борт.

6. Тяжёлые орудия в барбетах должны иметь вес порядка 50 т и калибр 12". Поскольку таких орудий ещё нет, первые три корабля из восьми линкоров 1-го класса [программы] получат 13,5" артиллерию уже испытанной удачной модели.

Сочетание этих требований, представлявших собой компромисс между «Энсоном» и «Трафальгаром», стало возможным благодаря усовершенствованиям в броневом деле, что позволяло прикрыть большую площадь борта без роста доли защиты в составе нагрузки. Состоявшиеся в марте 1888 г. опыты с новой бронёй компании «Ч.Кэммелл энд К°», представившей плиты со стальной облицовкой (их подвергли расстрелу, установив на блокшиве «Неттл»), дали превосходные результаты, а стальные плиты «Виккерс» – тогда ещё совсем новой фирмы – оказались почти так же хороши. Плиты-компаунт компании «Дж.Браун» тоже продемонстрировали замечательные качества. Эти три производителя начали работы над созданием опытных плит в 102 мм в качестве бронирования для верхних поясов. В 1889 г. фирма «Джессоп» из Шеффилда изготовила сталеникелевую плиту и этот сплав переняли остальные бронепрокатчики.

Решение об установке орудий главного калибра в барбетах стало победой Уайта. В качестве уступки рекомендации Худа о том, чтобы один из трёх кораблей, подлежащих закладке на казённых верфях, имел башенную установку орудий, линкор, начатый строительством в Чатеме, был спроектирован в соответствии с этим требованием и получил название «Худ».

«Соверены» стали первыми британскими высокобортными линкорами с тяжёлой артиллерией на верхней палубе, первыми со вспомогательным вооружением в казематах, первыми, перевалившими за 12000-тонный рубеж, первыми со стальной бронёй.

Когда Уайт воплотил требования Совета в проект «Ройал Соверена», он дал флоту превосходную группу боевых кораблей изо всех когда-либо плававших, которые сидели в воде с присущим только им величием. Впервые с тех пор, как «Девастейшн» установил стандарт неприглядности, британский линкор получил гордый, красивый и симметричный профиль, несравнимый с любым другим уже существующим кораблём и открыл новую эру изящества после двух десятков лет унылых и бесформенных силуэтов.

При размещении контрактов было решено, что первая группа отойдёт к государственным верфям, которые были готовы без промедления осуществлять любые работы и имели опытные производственные коллективы, находившиеся в постоянной связи с морскими офицерами. В Портсмуте не нашлось стапеля подходящей длины, так что пришлось задействовать сухой док; в Пембруке имелись необходимые стапеля, но отсутствовали краны достаточной грузоподъёмности и строившиеся там корабли отсылали для погрузки тяжеловесов в Чатэм; Девонпорт вообще пока не был готов для строительства линкоров. Расчётный период постройки должен был составить три года, но при строительстве собственно «Ройал Соверена» приложили исключительные усилия, чтобы сдать его раньше остальных собратьев для проведения всесторонних испытаний, которые должны были подтвердить эффективность избранной конструкции для успеха всей серии. В итоге был поставлен своеобразный рекорд: от закладки киля до поднятия головным линкором вымпела прошло всего два года и восемь месяцев – постройка этого корабля осуществлялась под бдительным присмотром адмиралтейского суперинтенданта Дж.А.Фишера.


Место постройки Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

«Эмпресс оф Индия» (б. «Ринаун») Пембрук 9 июля 1889 7 мая 1891 август 1893 912 162

«Рэмиллис» «Томсон» 11 августа 1890 1 марта 1892 октябрь 1893 980 895

«Рипалс» Пембрук 1 января 1890 27 февраля 1892 апрель 1894 915 302

«Резолюшн» «Палмерс» 14 июня 1890 28 мая 1892 ноябрь 1893 953 817

«Ривендж» «Палмерс» 12 февраля 1891 3 ноября 18921 март 1894 954 825

«Ройал Оук» «Лэрдз» 29 мая 1890 5 ноября 18921 июнь 1894 977 996

«Ройал Соверен» Портсмут 30 сентября 1889 26 февраля 18911 май 1892 913 986


Размерения, м 115.8 x22,9x 8,23/8,53

Водоизмещение, т 14150 (в полном грузу 15585)

Нагрузка: корпус и бронирование 9640, механизмы 4500.

Вооружение 4 13,5732 10 6" скорострельных 16 57-мм скорострельных (2,5 тонны металла в минуту) 12 47-мм скорострельных (на борт) 7 торпедных аппаратов (2 подводных в носу, 4 надводных бортовых. 1 надводный в корме)

Броня (компаунд и стальная), мм пояс 457 (в оконечностях 406-356), траверзы 406-356, барбеты 432-406-280, казематы на средней палубе 152, верхний пояс 102, носовая боевая рубка 356, кормовая броневая рубка 76, наклонные траверзы батареи на средней палубе 76, борт батареи 102, палубы 64-76, подкладка под броню 100-200. (вес брони 4560 т – 32,2 % водоизмещения)

Механизмы «Эмпрес оф Индия», «Рипалс», «Ройал Соверен»: «Хамфрейз энд Теннант»;

«Рэмиллис»: «Томсон»;

«Ройал Оук»: «Лэрдз»;

«Резолюшн» и «Ривендж»: «Палмерс».

два комплекта трёхцилиндровых тройного расширения, мощность 9000 л.с.,

скорость хода 15.5 уз, (при ((форсированном дутье 11000 л.с./16.5 уз, наибольшая 13360718 уз), 8 цилиндрических односторонних котлов, давление 11 атм.

Запас топлива, т 900/1100 (1490 наибольший)

Дальность, миль 2780 14-узловым ходом. 4720 10-узловым ходом

Экипаж, чел. 712

1 вышли из дока 2 только «Ройал Соверен»


Корпус

Самой бросающейся в глаза особенностью «Ройал Соверена» стал его высокий надводный борт. В течение последних 15 лет, с тех пор, когда по причине экономии веса и улучшения защиты тяжёлые орудия начали размещать в бронированных башнях, британские линкоры сильно страдали от их низкого борта, вынужденно применяемого с целью экономии водоизмещения. Но с переходом к барбету Уайту удалось и обеспечить высокий борт, и повысить скорость хода. Теперь все поняли, что именно высота борта в носу прямо влияет на скорость, с которой корабль может идти против волны. При низком надводном борте при достижении определённой скорости, зависящей от состояния моря, очертания форштевня и других факторов, носом принималось столько воды, а лобовое сопротивление при этом возрастало настолько, что становилось и нежелательным, и невозможным дальнейшее увеличение хода. «Трафальгар», «Сане Парейль», «Хиро» и остальные менее крупные башенные корабли всегда очень страдали от своей низкобортное-ти при практически любом состоянии моря (за исключением разве что абсолютно спокойного), а финальную точку в порочном сочетании башни и низкого борта на линкорах Королевского флота было суждено поставить «Худу».

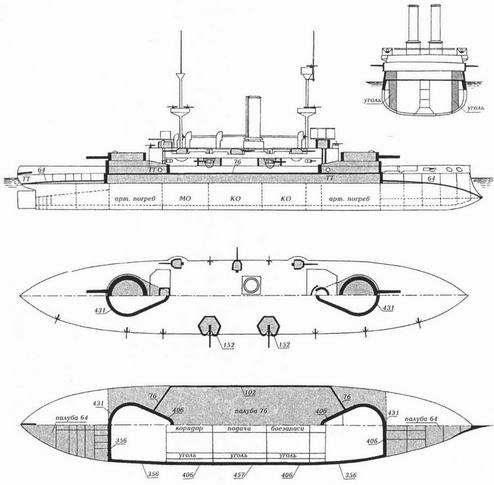

«Ройал Соверен». Схема общего расположения


Даже не рассматривая вопрос со скоростью хода, высокий надводный борт был необходим и для избежания огромных туч брызг, окутывавших корабль при движении против ветра и волны, что сильно сказывалось на работе дальномеров и прицелов. В плохую погоду низкобортные корабли были вынуждены держать орудийные порты задраенными, в то время как действие немногих оставшихся орудий оставалось крайне затруднённым; условия обитаемости при этом были весьма далеки от приемлемых, что не могло не отражаться на состоянии и действиях экипажа. При всякой попытке увеличения скорости эти проблемы усугублялись многократно, поэтому корабль, от которого требовалась высокая скорость хода, для преодоления всех подобных проблем должен был обладать высоким бортом и повышенным расположением артиллерии. 116-метровые «соверены» могли крайне редко встретить волны, длина которых была сопоставима с их собственной длиной, тогда как корабли менее 105 м подчас серьёзно страдали от подобного неудобства и нуждались в высоте надводного борта даже большей, чем более длинные корабли.

Увеличить высоту борта можно было несколькими путями: плавным подъёмом борта в носу, добавлением полубака или развитием его в непрерывную палубу. Башенные корабли подвергались на ходу заливанию носовой части палубы сплошными потоками воды, в то время как ют захлёстывала спутная волна, и на «соверенах» Уайт разом ликвидировал оба этих неудобства, добавив на всём протяжении корпуса ещё одну палубу. Однако поскольку из-за более высокого борта все веса поднялись выше и центр тяжести также переместился вверх (а его следовало сохранять возможно ниже в соответствии с требованиями устойчивости – для контролируемой и плавной качки – в противоположность жёсткости), Уайт возродил на новых броненосцах одну из особенностей конструкции линкоров парусного флота, придав надводному борту «соверенов» приметно заваленную внутрь форму. Подобная мера также сильно экономила вес верхней части корпуса, уменьшала жёсткость и обеспечивала более плавную качку (правда, один из конструкторов, работавших тогда с Уайтом, вспоминал, что главный строитель решился на эту меру просто-напросто для того, чтобы «это выглядело так же красиво, как на французских кораблях»). Конечно, Уайт относился к своему французскому коллеге Э.Бертэну и его проектам с большим уважением, но остаётся фактом, что современники «соверенов» по ту сторону Ла-Манша весьма страдали от недостатка начальной остойчивости. Так, «Маджента» на 16-узловом ходу при положении руля на борт получала крен в 8° – и это при том, что бортовые тяжёлые орудия крепились по-походному, параллельно диаметральной плоскости. При развороте же орудий на траверз её крен на циркуляции возрастал до 15°, а главным фактором уменьшения начальной остойчивости (при кренах свыше 15°) становился заваленный внутрь борт.

Вооружение

Высота надводного борта на «соверенах» достигала 5,5 м, при этом высота осей орудий над ватерлинией составляла 7,0 м (верхние кромки барбетов возвышались над палубой лишь немного). В плане барбеты имели грушевидную форму, в узкой части находились элеваторы и прибойники, так что заряжание могло производиться только в положении осей орудий по диаметральной плоскости; верхний ярус отводился под поворотный стол орудий, этажом ниже располагались всевозможные гидропривода.

«Ройал Соверен». Барбетная установка двух 13.5" орудий


В конструкции новой орудийной установки Уайта тонкие подбарбетные прикрытия «адмиралов» были заменены мощным вертикальным бронированием, простиравшимся вниз до уровня верхней кромки главного пояса. Барбетные плиты имели толщину 432 мм (406 мм в тыльной части). Орудия стояли открыто и проёмы сверху являлись уязвимым местом. Подобный недостаток, составлявший первоначально также особенность барбетов трёх итальянских броненосцев серии «Сардиния», повторявших барбеты «адмиралов», был оперативно исправлен -итальянцы снабдили орудийные установки по верху барбетов горизонтальным бронированием. В дальнейшем это решение заимствовали для всех последующих британских тяжёлых кораблей

Расположение вспомогательной артиллерии воспроизводило аналогичное на крейсерах «Блэйк» и «Бленхейм» программы 1888 г. – орудия на верхней палубе прикрывались щитами, в то время как 6" на средней палубе заключались в броневые казематы. Это хорошо подходило для орудий, далеко отстоящих друг от друга, но для расположенных на средней палубе подобные инструкции Совета Уайту положили начало установлению порочной практики, которой ещё целых 10 лет придерживались как в британском, так и в других флотах, несмотря на совершенно явные недостатки – низкие и сырые помещения, захлёстываемая волнами батарея и невозможность использовать орудия средней палубы на ходу в море.

Уайт желал заключить в казематы и орудия на верхней палубе, но Совет указал на необходимость содержания верхней палубы максимально свободной, так что место хватало только для прикрытия их щитами. Однако в своих расчётах Уайт доказал возможность установки этих орудий в казематах, если потребуется, и когда препоны против этого решения, по опыту службы кораблей, пали, появилась возможность конструктивной реализации этих важных элементов защиты – правда, для этого потребовалось целых 10 лет.

Противоосколочные щиты предназначались для защиты расчётов палубных орудий, но впоследствии опыт японо-китайской войны продемонстрировал, что в бою эти прикрытия абсолютно бесполезны и, более того, даже вредны. Единственное, на что они были способны – это улавливать те снаряды, которые, если бы их не было, пролетели бы мимо; при попадании этих снарядов в щиты на всё вокруг, в том числе и на расчёты соседних орудий, низвергались фонтаны осколков. Если же эти случайные снаряды не попадали в щиты орудий стреляющего борта, то, пролетев над верхней палубой, они могли залететь, как в воронку, в щиты орудий противоположного борта – с не меньшим эффектом. После «соверенов» в Королевском флоте вернулись к проверенному временем эмпирическому правилу, согласно которому толщина броневой защиты орудия должна примерно равняться его калибру – или же следовало оставлять его безо всякой защиты.

С точки зрения требований Барнаби к вспомогательному вооружению линкора для подобного водоизмещения 10 пушек «соверенов» являлись довольно постным вкладом в их ударную мощь, но Уайт всякий раз отмечал, что эти скорострельные орудия вместе с их установками и боезапасом равноценны по меньшей мере двадцати 6" пушкам прежнего типа при прежней стандартной норме боезапаса. Суммарный же их вес превышал 500 т, что было в два с лишним раза больше веса шести 120мм скорострельных пушек «Трафальгара» и почти равнялось всему весу вооружения «Фьюри» в его исходном проекте 1870 г.

57-мм (6-фунтовые) пушки были широко разбросаны по кораблю на верхней и средней палубе, 47-мм (3-фунтовые) установили на навесной палубе и боевых марсах. Вместо прежних 356-мм торпед корабли получили 457-мм торпеды новой модели, а во время модернизации первоначально установленные семь торпедных аппаратов уменьшили в числе до трёх.

Бронирование

Вследствие введения в проект ещё одной палубы корабли получили увеличенную высоту надводного борта, а схема их броневой защиты сочетала наиболее удачные решения «Энсона» и «Трафальгара». Главный пояс длиной 76,2 м прикрывал 2/3 длины ватерлинии и имел высоту 2,6 м (из них 1,5 м ниже ватерлинии) и перекрывался поперечными траверзами – носовым в 406 мм и кормовым в 356 мм. В процессе обсуждения проекта Уайт высказал пожелание о прикрытии носа от форштевня до цитадели лёгкой бронёй для поддержания скорости при ведении боя на носовых курсовых углах, но по заключению Комитета, конфирмированному Советом, оконечности были оставлены небронированными: подводную броневую палубу в сочетании с подразделением на мелкие отсеки сочли достаточной защитой. На место угольной защиты «Энсона» и 457-мм брони «Трафальгара» «Ройал Соверен» получил верхний пояс из 127-мм гарвеевской брони (на «Рэмиллис», «Рипалс», «Ривендж» и «Ройал Оук» – никелевой стали), за которым располагались угольные ямы значительной глубины. Этого, как считалось, было достаточно для того, чтобы обеспечить разрыв снаряда среднего калибра и предотвратить свободное пробивание борта в этом месте снарядами скорострельных орудий, тогда только входившими в употребление.

Именно это тонкое бронирование (признанное удовлетворительным во время опытов с «Резистенс») стало причиной пространной тирады, которой разразился в адрес новых линкоров сэр Эдвард Рид. Но, как замечал Уайт, Рид мог и не знать о результатах этих опытных стрельб, чтобы на их основе составить правильное мнение относительно того, как будут вести себя в бою тонкие прикрытия из усовершенствованного броневого материала. Выполнение верхнего пояса из плит значительной толщины сильно увеличивало размеры корабля, и Уайт представил альтернативные проекты, показывающие различные варианты расположения бронирования в рамках отведённого веса. Морские офицеры в их оценке расположения элементов броневой защиты отталкивались от своих познаний в артиллерии, однако на тот момент они не имели возможности правильно оценить предложенный баланс качеств.

«Дюпюи де Лом». Внешний вид корабля и схема распределения броневой защиты


Средняя палуба не бронировалась за исключением участка под казематами 6" орудий, что было сделано впервые – и то после продолжительных раздумий и дискуссий. Великий французский кораблестроитель М. де Бюсси ввёл небольшую башню для 194-мм и 163-мм орудий на своём знаменитом крейсере «Дюпюи де Лом» (заложен в июле 1888 г.) – подобное решение предлагалась и в одном из альтернативных вариантов «Ройал Соверена». Но Совет традиционно испытывал к башням отрицательное отношение по причине необходимости наличия механизмов для их поворота, которые тогда ещё не поспевали за быстродействием ручных приводов одиночных орудий на центральном штыре, броневая защита которых оставалась неподвижной. Если бы вспомогательную артиллерию установили в башнях, то их оставалось водрузить только на верхней палубе – как это принято повсеместно сегодня [эти строки написаны уже в середине XX столетия. -Ред.] -и британские линкоры 90-х расстались бы со своим самым крупным пробелом -казематами под верхней палубой.

«Дюпюи де Лом»

«Ройал Соверен»


В проекте «Дюпии де Лома» де Бюсси воплотил ещё два заслуживающих внимания решения, позднее оказавших влияние на конструкцию британских линкоров:

1. Полное покрытие надводного борта 102-мм бронёй.

2. Сводчатую защитную палубу, упирающуюся в нижнюю кромку [выделено автором. - Ред.] пояса по ватерлинии вместо того, чтобы перекрывать его по верхней кромке. Из чертежа поперечного сечения корпуса видно, что ниже этой палубы на французском крейсере проходила ещё и отражательная палуба, а пространство между ней и броневой палубой отводилось под угольные ямы, в то время как поверх броневой палубы вдоль бортов (позади пояса по ватерлинии) располагались мелкие отсеки коффердама, наполненные целлюлозой, а за ними – вновь угольные ямы. В теории эта целлюлоза в бою при пробитии борта и заполнении коффердама водой должна была разбухать и наглухо закупоривать пробоину (это действительно подтверждалось результатами масштабных натурных исследований, хоте с большей долей вероятности эта целлюлоза была бы просто снесена за борт при ближних разрывах среднекалиберных фугасных снарядов). Так или иначе, но Королевский флот не решился последовать этому решению, хотя французы в то время охотно доверяли защиту ватерлинии своих кораблей подобной защите.

Мелкоячеистые коффердамы по ватерлинии переняли охотнее и с тех пор начали внедрять их в проекты новых кораблей – в последний раз они были применены на американских линкорах серий «Вирджиния» и «Коннектикут» уже в 1904 г. Ценность защитной палубы, у бортов загибающейся вниз к нижней кромке пояса по ватерлинии – она была внедрена на «эльзвикских» крейсерах «Эсмеральда» и «Пьемонт» – получила признание у британских конструкторов и эта палуба несколько в изменённом виде появилась через год с небольшим на «Ринауне».

Покрыв весь надводный борт бронёй, де Бюсси воплотил опыт расстрела старого броненосца «Белляйл», продемонстрировавшего весь драматизм действия фугасных снарядов по небронированным частям корпуса. С другой стороны, броня в 102 мм была достаточной защитой для того, чтобы вызвать разрывы снарядов снаружи корпуса, не причинив ему значительных повреждений.


«Ройал Соверен». Схема распределения броневой защиты


Уайт, правда, придерживался относительно этой тонкой брони противоположного мнения и доказывал, что подобная условная защита, хотя и устоит под действием фугасных снарядов, но не сможет задержать дешёвые снаряды Палли-зера быстроохлаждённого чугуна, которые неизбежно пробьют её и вызовут обширные разрушения внутри. Исходя из этого он предпочёл на больших крейсерах «Блэйк» и «Бленхейм» (1888) ограничиться поверх броневой палубы лишь защитой из угольных ям, однако всего через год изменил свою точку зрения и последовал в проекте «Ройал Соверена» французскому примеру, введя поверх главного пояса по ватерлинии тонкий пояс гарвеевской брони в 102 мм, за которым располагались угольные ямы.

Добавленные уже впоследствии в качестве защиты 6" орудий на верхней палубе казематы из 127-мм брони были выполнены из крупповской нецементиро-ванной стали; их суммарный вес не превысил 100 т. Толщина броневой палубы поверх главного пояса составляла 76 мм, за пределами цитадели, к оконечностям, она уменьшалась до 64 мм.

Скорость хода

Благодаря их длине о обводам – рассчитанным для более высокой скорости, нежели та, которую мог обеспечить низкий борт «Трафальгара» – для хода в 16 уз требовалось 9000 л.с., а для 17 уз – 13000 л.с. Реально же лишь один «Ройал Соверен» развил эту мощность, в то время как у его собратьев она не превысила 11000 л.с. При среднем углублении 8,4 м головной корабль серии достиг отметки 18 уз при 13360 л.с. и стал первым броненосцем, преодолевшим этот рубеж скорости. Давление в кочегарках составляло 1,5 дюйма, и первые три часа всё шло хорошо, но на последнем часу испытаний трубки в двух котлах дали течь, что привело к сильной потере мощности, так что для расчёта средних данных пробега на полный ход взяли данные первых трёх часов [испытаний на полную мощность. - Ред.].

В то время при сдаче корабля подрядчиком на 4-часовом опытном пробеге при форсированной тяге допускалось избыточное давление в 2 дюйма, что вело к колоссальным перегрузкам котлов как следствие неравномерного расширения их трубок и других элементов. Это приводило к нескончаемым проблемам, которые могли возникнуть в любой момент – как в сам момент испытаний, так и позднее, когда роковое напряжение накапливалось в виде усталости в трубках и рано или поздно проявлялось.

В 1892 г. форсированное дутьё было окончательно осуждено сообществом инженер-механиков, однако к тому времени все флоты уже опрометчиво приняли эту практику. В лучшем случае это означало результат, который корабль мог продемонстрировать лишь единожды и который оставался абсолютно недостижимым для повседневной службы без риска тяжёлой аварии. На практике это разрушило столько котлов и вывело из строя столько кораблей, что предельным давлением стали считать давление в 1 дюйм, а для естественной тяги – не более 0,5 дюйма.

Все корабли серии превысили контрактную мощность на 200-500 л.с. и при недогрузе развили ход от 15,25 («Эмпресс оф Индия») до 17,8 («Рипалс») узлов; после модификации их показатели варьировались от 11571 л.с. и 17,25 уз («Рэмил-лис») до 11608 л.с. и 18,27 уз («Ройал Оук») – все эти значения были достигнуты при водоизмещении меньшем, чем нормальное.

Уголь

Спроектированный с 4-процентным «запасом Совета», «Ройал Соверен» имел в составе нагрузки 500 т свободного веса. Из них 250 т были израсходованы в процессе постройки на всевозможные изменения и добавления, и после вступления в строй выяснилось, что итоговый баланс весов позволяет принять на борт 1000 т угля при проектном дифференте 0,3 м на корму и средней осадке 8,4 м. Таким образом, бортовые отсеки за бункерами (изначально предусмотренные в качестве запасных угольных ям) могли теперь заполняться топливом и вместе с ними запас угля в нормальном грузу доходил до 1450 т.

«Ройал Соверен». Внешний вид корабля по состоянию на 1893 г.


Остойчивость

При проектировании этих кораблей на новый уровень вышел вопрос обеспечения остойчивости, поскольку следовало учесть беспрецедентный вес брони, высоту орудий и барбетов, а также другие факторы, дававшие в совокупности необычайно значительный момент инерции, что вело к продолжительному периоду качки даже при значительной метацентрической высоте, равнявшейся 1,08 м. Согласно расчётам, это давало период качки даже больший, чем у старых «Геркулеса», «Султана», «Монарха» и «Инвинсибла», каждый из которых являлся устойчивой орудийной платформой. Более того, разница между водоизмещением нормальным и в полном грузу доходила до 2000 т и пришлось продумать конструктивные мероприятия с тем, чтобы при переходе от одного состояния к другому корабль не испытывал существенного изменения метацентрической высоты. После вступления в строй кренование показало, что при метацентрической высоте в 1,10 м центр тяжести «Ройал Соверена» понизился относительно расчётной отметки на 44 мм, а на «Рэмиллисе» с его более тяжёлыми механизмами – на 100 мм.

Мореходные качества

При вступлении кораблей в строй скуловые кили на них не предусмотрели, поскольку полагали, что влияние, которое они смогут оказать на корпус со столь значительными размерами и запасом инерции, будет ничтожным, а сами эти кили затруднят докование. Более того, ожидали, что спроектированные с большим периодом качки, эти броненосцы на волнении покажут себя устойчивыми орудийными платформами. Однако на практике всё получилось совершенно иначе и «соверены» против всех расчётов оказались обладателями глубокой и непредсказуемой качки. Так, в декабре 1893 г., когда «Резолюшн» совершал переход из Плимута в Гибралтар, он попал в исключительно тяжёлый шторм с короткой волной, раскачавший корабль столь сильно, что он был вынужден взять курс против волны, а в итоге вообще прервал переход, развернулся и ушёл в Куинстаун на бункеровку по причине израсходования угля. В то же самое время торпедная канонерская лодка «Глинер» держалась в море гораздо лучше, чем её более внушительный компаньон и проследовала дальше по назначению.

Хотя «валкий «Резолюшн» не получил никаких повреждений от воды, проникшей внутрь через различные неплотности, пресса была переполнена всевозможными тревожными сообщениями о том, что корабль чуть не пошёл на дно и получил тяжёлые повреждения надстроек. Вот тогда-то и приняли решение об установке скуловых килей – хотя в отделе главного строителя скептически взирали на эту затею, полагая её эффект ничтожным – и «Рипалс», в тот момент достраивающийся, стал первым изо всей серии, получившим их (длиной 61 м и высотой 0,9 м). Во время сравнительных испытаний с «Резолюшн» он кренился лишь до 11°, в то время как последний раскачивался до 23°. После этой переделки все «соверены» стали устойчивыми орудийными платформами и вполне удобными мореходными судами. Полный период качки на них составлял 16 секунд.

Переделки

В процессе продолжительных ремонтов в 1902-1904 гг. 6" орудия на верхней палубе заключили в казематы, что сильно повысило боевую ценность кораблей – первоначальное прикрытие этих орудий щитами всегда расценивалось как слабое место. Около 1907 г. боевые марсы переделали в дальномерные посты, а когда сетевую защиту перенесли ещё ниже, «соверены» обрели свой самый заурядный облик и несокрушимую репутацию самых прочных кораблей изо всех, построенных когда-либо.

В августе 1914 г., когда последовал призыв о мобилизации всего годного для службы в военно-морском флоте тоннажа, все, кроме «Ривендж», уже были проданы на слом. Последний отозвали из «отстойника» в Мазербэнк, оснастили буля-ми и использовали у побережья Бельгии. Несмотря на его большую осадку (8,7 м), корабль оставался в списках флота до самого конца войны.

«Ривендж». Схема распределения броневой защиты


«Эмпресс оф Индия»

Вступил в строй в Девонпорте 4 сентября 1893 г. и определён в качестве 2-го флагманского корабля Флота канала, которым оставался до декабря 1895 г. В 1894 г. получил скуловые кили. После ремонта вновь в составе Флота канала как рядовой корабль до июня 1897 г., после чего переведён на Средиземное море, где оставался последующие 4,5 года. Участвовал в событиях на Крите в 1897-1898 гг. В октябре 1898 г. стал флагманским кораблём старшего морского начальника у Ирландского побережья. В 1902 г. прошёл продолжительный ремонт (добавлены казематы 6" орудий, полка противоторпедных сетей опущена и т. п.); с сентября 1902 по май 1904 г. 2-й флагманский корабль Флота Метрополии, затем, до февраля 1905 г. рядовой корабль того же соединения. Выведен в резерв. Ремонт в Девонпорте в 1905 г. (установлена система управления огнём). Столкнулся с подводной лодкой А-10 в Плимут-саунд 30 апреля 1906 г. С мая 1907 по апрель 1909 г. – корабль специальной службы, затем в составе 4-й дивизии Флота Метрополии (Девонпорт) до 1911 г. Зачислен в Материальный резерв, столкнулся с германским барком «Виндер-худдер», находясь на переходе в Мазербэнк на буксире «Уорриора», и перед выводом из состава флота прошёл небольшой ремонт. Использован в качестве судна-мишени и потоплен артиллерийским огнём у Портленд-билл в ноябре 1913 г. Полный срок службы в кампаниях 18,5 лет, а также 2,5 года в резерве.

«Рэмиллис»

Вступил в строй в Портсмуте 17 октября 1893 г. и отправлен в качестве флагманского корабля Средиземноморской эскадры, в составе которой оставался до 1903 г. Во время ремонта на Мальте в 1894 г. получил скуловые кили. Выведен из строя в Чатеме для ремонта (1903-1904 гг.), затем до ноября 1906 г. состоял в Чатеме в Резерве флота. 15 июня 1906 г. столкнулся с «Резолюшн» у Ширнесса и вновь встал в долгий ремонт в Чатеме. В марте 1907 г., после установки системы управления огнём, вступил в строй Флота Метрополии, в составе 4-й дивизии (базировался на Девонпорт) с апреля 1909 г. по август 1911 г. Затем выведен из строя и отбуксирован в Мазербэнк. 7 октября 1913 г. продан в Портсмуте за 42300 фунтов стерлингов. Полный срок службы в кампании 16 лет и восемь месяцев.

«Эмпресс оф Индия». Внешний вид корабля с казематами 6" орудий на верхней палубе, оборудованными в 1902 г.

«Рэмиллис». Внешний вид корабля по состоянию на 1893 г.


«Резолюшн»

Вступил в строй в Портсмуте 5 декабря 1893 г., определён во Флот канала, в котором состоял до октября 1901 г. (скуловые кили установлены в 1894 г., столкновение с «Рипалс» 18 июля 1896 г.). С ноября 1901 по февраль 1902 г. корабль береговой охраны в Холихэд, затем 2-й флагманский корабль Резервной эскадры. В 1902-1903 гг. прошёл ремонт в Девонпорте (установлены казематы на верхней палубе). 27 февраля 1903 г. на переходе из Холихэд в Плимут потерял руль и получил повреждения корпуса и рулевого привода. В январе 1904 г. поднял вымпел в качестве корабля береговой охраны в Ширнес-се, где оставался до июня. В июле-сентябре принимал участие в манёврах, после чего переведён в Резерв флота. Вступил в Чатеме в строй Резерва в январе 1905 г. (столкновение с «Рэмиллис» 15 июля 1906 г.), ремонт в Чатеме. Корабль специальной службы в Девонпорте с февраля 1907 г. по апрель 1909 г., затем в составе 4-й дивизии Флота Метрополии. Вычеркнут из списков в августе 1911 г. и отбуксирован в Мазербэнк, где 5 марта 1912 г. с ним столкнулся пароход «Сипойнт». Продан на слом в 1914 г. Полный срок службы в кампании составил 16,5 лет.

«Ривендж»

С 22 марта 1894 г. состоял в Резерве флота в Портсмуте. Вступил в строй 14 января 1896 г. в качестве флагманского корабля Эскадры специальной службы (сформирована на время периода европейской напряжённости, последовавшим за рейдом Джеймсона) и состоял в этом качестве до ноября 1896 г. С декабря 1896 г. по июнь 1900 г. 2-й флагманский корабль Средиземноморской эскадры (участвовал в операциях у побережья Крита в 1896-1897 гг.). Затем до апреля состоял в Резерве флота, после чего стал кораблём береговой охраны в Портленде и флагманским кораблём Резерва (февраль 1902 г.). В октябре 1902 г. – флагманский корабль вице-адмирала командующего Флотом Метрополии. В 1902 г. поставлен в ремонт (добавлены казематы на верхней палубе и пр.), который затянулся до 1905 г. Заменил «Колоссус» в качестве учебного артиллерийского корабля, вступив в строй в Портсмуте после ремонта в сентябре 1906 г. Столкнулся с пароходом «Бенгор Хэд» 7 января 1908 г. и с дредноутом «Орион» в гавани Порсмута 7 января 1912 г. (получил серьёзные повреждения, принял большое количество воды), отремонтирован в 1912 г. В качестве учебно-артиллерийского корабля оборудован просторным марсом на фок-мачте. В том же 1912 г. тяжёлые орудия заменены на пушки калибром 10", но в октябре 1912 г. снова установили прежние 13,5" стволы. В апреле 1913 – октябре 1914 г. состоял в Материальном резерве в Мазербэнк. Участвовал в операциях у Остенде и бельгийского побережья, 10 августа 1915 г. переименован в «Ридаутэбл». Орудия перестволены с уменьшением калибра до 12", дальность их действия при накренении корабля доходила до 86,5 кб. Для защиты от подводных взрывов корабль был оборудован бортовыми булями. Осадка в 8,8 м не очень подходила для действий у мелководного побережья среди минных полей, однако корабль с успехом участвовал в нескольких операциях, а затем оказался очень полезен в проводившихся на Тэмзе стрельбах, в процессе которых отрабатывались приёмы ведения огня на дальние дистанции. Водоизмещение в грузу на 1917 г. составляло 14635 т. После замены выведен из активного состава флота, служил в качестве тендера «Виктори» (1 января 1918 – февраль 1919 г.), после чего выставлен на продажу. Продан 6 ноября 1919 г. за 42570 фунтов стерлингов.

«Ридаутэбл» (б. «Ривендж»). Внешний вид корабля по состоянию на 1915 г


«Рипалс»

Введён в строй 21 апреля 1894 г., приписан к Флоту канала, где оставался семь лет (столкновение с «Резолюшн» 18 июля 1896 г.), после чего в марте 1902 г. на время перешёл в состав Средиземноморской эскадры. В апреле 1903 – декабре 1904 г. прошёл ремонт (добавлены казематы на верхней палубе и пр.). С февраля 1904 г. в Резерве верфей, переведён в вооружённый резерв в Чатеме в январе 1905 г. После очередного ремонта в 1906-1907 гг. с апреля 1909 г. в составе 4-й дивизии Флота Метрополии (базировался на Де-вонпорт), пока в августе 1910 г. не был заменён «Маджестиком». Отбуксирован в Мазербэнк в 1910 г. Продан 11 июля 1911 г. за 33550 фунтов стерлингов.

«Ройал Оук»

С 12 июня 1894 г. в резерве в Портсмуте. Введён в строй 14 января 1896 г. в состав Эскадры специальной службы, в которой состоял до ноября 1896 г. Прошёл ремонт в Портсмуте, после чего убыл на Средиземноморье (март 1897 – июнь 1902 г.). Ремонт в Чатеме (добавлены казематы на верхней палубе и пр.). 2-й флагманский корабль Флота Метрополии с февраля 1903 г., состоял в составе Морских сил канала до марта 1905 г. В вооружённом резерве в Чатеме (взрыв в погребе мелкокалиберной артиллерии 11 мая 1905 г.), в 1907 г. установлены приборы контроля огня. С апреля 1909 г. в Девонпорте, с июля 1910 г. тендер «Рипалс». Выведен в декабре 1911 г. в Резерв верфей и в августе 1913 г. отбуксирован в Мазербэнк. Продан на слом в 1914 г. за 36450 фунтов стерлингов.

«Ройал Соверен»

Вступил в строй 31 мая 1892 г. Флагманский корабль Флота канала; вместе с «Эмпресс оф Индия», «Рипалс» и «Резолюшн» под командованием лорда Уолтера Керра представлял Королевский флот на открытии Кильского канала в июне 1895 г. С декабря 1895 г. рядовой корабль Флота канала. В июне 1897 г. перешёл на Средиземное море, где оставался до августа 1902 г. В ноябре 1901 г. произошёл разрыв 6" орудия – шесть убитых, 19 раненых. С 1902 по май 1905 г. корабль охраны порта в Портсмуте, в 1903 г. прошёл ремонт (установлены казематы на верхней палубе). С мая 1905 г. по февраль 1907 г. в Резерве верфей (Девонпорт), затем вновь введён в строй в качестве корабля специальной службы. С апреля 1909 по 1913 г. в составе 4-й дивизии Флота Метрополии, в 1913 г. выведен в Материальный резерв. Продан 7 октября 1913 г. за 40000 фунтов стерлингов.

Последний британский линкор с низким надводным бортом, последний британский башенный корабль и первый, на котором была опробована подводная защита борта посредством булей.

Как уважение к особому мнению первого морского лорда адмирала Худа, восьмой из серии линейных кораблей 1-го класса был спроектирован по башенной схеме – и стал в итоге очень условным успехом по сравнению с остальными семью кораблями. Единственным оправданием его постройки можно считать тот факт, что этот линкор окончательно разрешил все остававшиеся сомнения в пользу барбета: «соверены» превосходили его по всем статьям. «Худ» сошёл на воду в Чатеме как последний из башенных кораблей, ведущих своё происхождение от «Ройал Соверена» Кольза.

Высота надводного борта составляла лишь 3,43 м, так что отстояние осей ' тяжёлых орудий от ватерлинии не превышало 5,2 м (против 7 м на барбетных собратьях), и, хотя башни, по сравнению с барбетами, имели внушительный и массивный вид, обеспечивая вполне осязаемую защиту и орудиям, и их расчётам, ведение прицельного огня из них на ходу в открытом море было крайне затруднено. Невысокий борт также означал недостаток мореходности и не позволял поддерживать достаточную скорость на волнении. Остальными качествами этот линкор походил на своих барбетных одноклассников, однако когда пришло время установки бронированных казематов для защиты 6" орудий, то оказалось, что эта мера возможна только для пушек на верхней палубе – остальные шесть орудий ярусом выше требовали дополнительного расхода веса, добавление которого фатально сказывалось на остойчивости. Первое время после вступления в строй корабль довольно медленно реагировал на перекладку руля и отличался неважной поворотливостью, но эти его качества несколько сгладились после установки в 1894 г. скуловых килей.

«Ройал Оук». Внешний вид корабля по состоянию на 1905 г.

«Ройал Соверен». Внешний вид корабля по состянию на 1904 г.


Место постройки Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

«Худ» Чатем 12 августа 1889 30 июля 1891 май 1893 926 396


Размерения,м 115,8 x22,86 x 8,23/8,53

Водоизмещение, т 14150 (в полном грузу 15588)

Нагрузка:корпус и бронирование 9640. механизмы 4500.

Вооружение4 13,5730 10 6" скорострельных 10 57-мм (6-фунтовых) скорострельных 12 47-мм (3-фунтовых) Торпедные аппараты (457 мм): 1 надводный в корме. 2 подводных в носу. 4 надводных бортовых.

Броня, мм (компаунд и стальная) Пояс 457/406/356. траверзы 406 (носовой) и 356 (кормовой), верхний пояс 102, наклонные траверзы верхнего пояса 76, казематы 152. башни 457/406/280, носовая боевая рубка 356, кормовая боевая рубка 76, броневая палуба 76, подкладка под броню 100-200. (вес брони 4560 т)

Механизмы «Хамфрейз энд Теннант», два комплекта вертикальных тройного расширения, мощность 9000 л.с., скорость хода 15,7 уз, (при форсированном дутье 11000 л.с./16,7 уз), 8 цилиндрических котлов, давление пара 10,9 атм.

Запас топлива, т 900/1100 (1410 предельный)

Дальность, миль 2780 14-узловым ходом, 4720 10-узловым ходом

Экипаж, чел. 692


Ещё некоторое время после того, как барбеты получили броневые прикрытия, они сохраняли своё первоначальное название, которое постепенно было вытеснено термином «башня», как теперь называли собственно броневой колпак или «помещение для орудий» [gunhouse. – Ред.]. Термин «барбет» закрепился с тех пор за неподвижным броневым основанием. В конце концов со временем все орудийные прикрытия – и тяжёлой, и прочей артиллерии, и бронированные, и тонкие -стали именоваться башнями, а барбеты – башенными основаниями.

«Худ»

Вступил в строй 1 июня 1893 г. и отправлен на Средиземное море, где проходил службу до апреля 1900 г., после чего вернулся в метрополию и встал на ремонт в Чатеме. Затем с декабря 1900 г. состоял в качестве корабля береговой охраны в Пембруке, вновь ушёл на Средиземноморье до декабря 1902 г. В 1902-1903 гг. прошёл капитальный ремонт в Чатеме (сняты все четыре надводных бортовых торпедных аппарата). С июня 1903 по сентябрь 1904 г. в составе Флота Метрополии, затем переведён в Резерв флота. Состоял в вооружённом резерве с января 1905 по февраль 1907 г., затем до июля 1910 г. входил в состав Девонпортской дивизии Флота Метрополии. Базировался на Куинстаун; 6" артиллерия снята. В марте 1911 г. выведен из состава боевого флота, отбуксирован в Портсмут и зачислен в Материальный резерв. Использовался в качестве корабля-мишени для опытов с торпедным оружием, после начала Первой мировой войны затоплен для закупорки южного входа на рейд Портленда, где останки его корпуса сохраняются по сей день. Полный срок службы в кампании 18 лет.

«Худ». Продольный разрез:

1 – котельные отделения; 2 – машинные отделения; 3-бомбовые погреба; 4-крюйт-камеры; 5- 13,5" башни; 6-дымоходы; 7 – вентиляторы; 8 – рулевой привод; 9 – отсеки торпедных аппаратов; 10 – боевая рубка; 11 – припасы; 12 – шпилевое отделение.

«Худ». Схема распределения броневой защиты


Распределение линкоров Королевского флота в 1896 г.

Воды метрополии

«Магнефишент», «Маджестик», «Принс Джордж», «Эмпресс оф Индия», «Рипалс», «Резолюшн», «Ройал Соверен»

Средиземноморье

«Рэмиллис», «Ривендж», «Худ», «Барфлер», «Энсон», «Кемпердаун», «Коллингвуд», «Хоу», «Родней», «Девастейшн», «Нил», «Трафальгар»

Китай

«Центурион»

Береговая оборона и защита портов

«Бенбоу», «Колоссус», «Эдинбург», «Руперт», «Дредноут», «Сане Парейль», «Девастейшн», «Тандерер», «Инфлексибл», «Александра»

«Худ». Внешний вид корабля
