Глава 60 «Умеренные размеры»: «Барфлер», «Центурион» и «Ринаун»

Составляя предложения относительно характеристик линейных кораблей, подлежащих постройке в соответствии с Актом о морской обороне, Уайт совершенно не уделял внимания линкорам 2-го класса. Он полагал со всей определённостью, что британские корабли должны быть если не сильнее, то, во всяком случае, не слабее любых их заграничных аналогов и совершенно не видел смысла в кораблях 2-го класса ни с точки зрения экономии средств, ни умеренных габаритов, ни их увеличенного числа. Однако в марте 1889 г. инспектор и главный артиллерист флота (в то время кэптен Фишер) потребовали составить общий проект для двух предусмотренных программой линкоров 2-го класса. Эти корабли планировались для подкрепления британского военно-морского присутствия в водах Китая и бассейне Тихого океана. Их осадка не должна была превышать 7,9 м (для возможности захода в устья китайских рек), дальность плавания предполагалась не меньшей, чем у «Имперьюз», но запас угля при этом уменьшался с 900 т до 750 т – в связи с использованием механизмов тройного расширения вместо машин-компаунд. Скорость хода при естественной тяге должна была составлять 16,5 уз и увеличиваться до 18 уз при форсировании.

Стоимость этих кораблей предполагалось установить на 30% ниже, чем у их первоклассных собратьев, и эта предпосылка, собственно, и стала определяющей при определении тоннажа – получалось, что линкоры 2-го класса должны быть на 4000 т легче их «полновесных» собратьев. Для корабля с подобным усечённым водоизмещением это означало замену 13,5" и 6" орудий на пушки в 10" и 120 мм, в то время как толщина брони пояса снижалась с 457 до 305 мм, а барбетов – до 230 мм против 430. При этом они получали такую же высоту надводного борта, маневренные качества, объём угольных ям и мореходность, а по стоимости постройки и содержания семь «центурионов» соответствовали пятёрке «соверенов».

Запланированный Уайтом состав вооружения включал четыре 10" и 8 120-мм орудий – последние за щитами на верхней палубе на расстоянии порядка 6 м друг от друга: с точки зрения устойчивости против неприятельских фугасных снарядов это было гораздо лучше, чем помещать их палубой ниже. Распределяя броневую защиту, главный строитель вновь выдвинул идею, уже реализованную в проекте «Ройал Соверена», что тяжёлую поясную броню следует заменить бронированием более умеренной толщины, но распространённым от нижнего края пояса по ватерлинии до средней палубы в комбинации с толстой выгнутой вверх броневой палубой, как на крейсере «Бленхейм». Однако Совет принял решение оставить толстый пояс по ватерлинии и плоскую палубу, хотя на последовавших затем «Ринауне» и «маджестиках» этот подход был всё же пересмотрен в пользу большего распространения брони по борту ценой уменьшения её толщины, а также принята конструкция броневой палубы «Бленхейма».

Хотя время показало, что постройка линкоров 2-го класса единственно с целью экономии расходов есть химера (с прошествием времени это стало ясно само собой), эти два корабля предназначались для несения службы там, где использование первоклассных линкоров было роскошью, но при этом они существенно перевешивали по боевой мощи имевшиеся в британском флоте крейсера. Россия тогда посылала в китайские воды большие броненосные крейсера с 8"-6" артиллерией, для уравновешивания которых и было решено иметь на театре облегчённые быстроходные линкоры, способные действовать совместно с соединением крейсеров. Поскольку русские корабли были способны развивать под парами скорость до 15 узлов, «центурионы» весьма подходили для противодействия им – и именно с этой точки зрения следует оценивать их полезность, особенно в первые годы службы. Иначе же может показаться, что флот получил обузу в виде пары весьма условных линкоров, довольно скоро исчерпавших свой ресурс боевой ценности заграницей и в итоге оказавшихся годными лишь для несения более или менее посильной службы дома.


Место постройки Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

«Барфлер» Чатем 12 октября 1890 10 августа 1892 июнь 1894 533 666

«Центурион» Портсмут 30 марта 1890 3 августа 1892 февраль 1894 540 090


Размерения, м 109,7x21,3x7,6/7,9

Водоизмещение, т 10500 (нагрузка: корпус и бронирование 6800, механизмы 3700)

Вооружение 4 10732 29-тонных 10 120-мм скорострельных 8 67-мм (6-фунтовых) скорострельных 12 47-мм (3-фунтовых), 4 мелкокалиберных Торпедные аппараты: 1 надводный в корме. 2 подводных в носу. 4 надводных бортовых.

Броня, мм (компаунд и стальная) Пояс 305, траверзы 203, верхний пояс 102 (гарвеевская), траверзы верхнего пояса 76, казематы 102 (гарвеевская), барбеты 230, башни 152 (гарвеевская), носовая боевая рубка 305, кормовая боевая рубка 76, броневая палуба 64 (никелевая сталь), подкладка под броню 150-230. (вес брони 2350 т, 22,4% водоизмещения)

Механизмы «Гринок фаундри» (оба), два комплекта вертикальных тройного расширения, мощность 9000 л.с., скорость хода 17 уз, (при форсированном дутье 13000 л.с./18.5 уз), цилиндрические котлы

Запас топлива, т 750/1125

Дальность, миль 6000 10-узловым ходом

Экипаж чел. 620

КонструкторыЭ. Битон. Дж. Нарбет


Последние линкоры Королевского флота с главной защитной палубой, перекрывающей пояс по ватерлинии, первые с броневым башнеподобным прикрытием барбетов, первые, получившие орудийные установки с заряжанием на любом угле поворота и первые со времён «Хотспура», подвергнутые реконструкции вместо модернизации. В общем их силуэт во всём напоминал «Ройал Соверен», но, поскольку в связи с изменением конструкции установок и устройства погребов боезапаса от отдельной неподвижной шахты боезапаса удалось отказаться, котлы были плотнее сдвинуты к диаметральной плоскости, а обе дымовые трубы стояли ближе друг к другу Внутреннее расположение, существенно переработанное и усовершенствование по сравнению с предшественниками, послужило моделью для последующих серий линкоров.

Вооружение

10" орудия вели огонь снарядами в 227 кг, которые с 900 м пробивали 520мм железную плиту. Они примечательны как первая британская морская тяжёлая артиллерийская система с высокой траекторией полёта снаряда. Горизонтальное наведение могло осуществляться как от парового привода, так и вручную, причём для последнего случая с целью осуществления необходимых манипуляций пришлось оставить тыльную сторону броневого прикрытия барбета открытой. Эти орудия весом в 29 т остались самыми большими в Королевском флоте, работа с которыми допускалась вручную, но их механизм затвора оказался сложным в обращении, а вся система оценивалась в целом как существенно более худшая по сравнению с гидроприводами орудий более крупного калибра.

«Центурион». Продольный разрез

«Центурион». Установка двух 10" орудий


Проект установок разработала компания «Уитворт», инженерам которой удалось разместить их в цилиндрическом барбете вместо грушевидного, что дало немалую экономию в весе. На «Бар-флере» в виде опыта установили электропривода фирмы «Сименс» – они обеспечивали время вертикального наведения орудия от угла снижения в 7° до наибольшего угла возвышения в 35° за 14 секунд. Заряжание допускалось на любом угле поворота установки, что достигалось размещением зарядного отделения непосредственно под поворотным столом, в результате чего оба они вращались как единое целое; боезапас поднимался по центральной трубе, а затем досыпался под нужным углом в уже наведённое орудие. Инспекторские отчёты свидетельствуют, что устройства горизонтальной наводки действовали неудовлетворительно, поскольку паровой привод не позволял производить остановку поворачиваемой башни достаточно быстро, а ручное управление оставалось неадекватным. Все последующие корабли оборудовались уже только гидроприводом. При высоте надводного борта в 6,7 м в носу, 5,2 м на миделе и 5,8 м в корме оси орудий носовой установки отстояли от ватерлинии на 7,6 м и кормовой – на 6,9 м.

Исходным проектом, представленным в марте 1889 г., предусматривались 120-мм орудия на верхней палубе, но на совещании 30 августа [того же года] Совет принял решение, что 10 орудий будут расположены, как на «Ройал Соверене», и разрешил увеличить водоизмещение на 250 т, так что 102-мм казематы на средней палубе теперь вполне вписывались и без расходования запаса водоизмещения. С сегодняшней точки зрения подобное вспомогательное вооружение выглядит достаточно слабым (хотя и адекватным стандарту «Трафальгара») и остаётся, пожалуй, единственным качеством этих кораблей, за которое их справедливо критиковали на флоте.

Бронирование

Пояс по ватерлинии из брони-компаунд (в середине 305 мм, у башен тяжёлых орудий 230 мм, у нижней кромки 203 мм) простирался на 60 м и перекрывался несколько наклонными от бортов к середине траверзами в 203 мм. Высота пояса составляла 2,29 м, отстояние его нижней кромки от ватерлинии равнялось 1,5 м. Верхний пояс – между нижней и средней палубами – из плит гарвеевской брони в 102 мм оканчивался также наклонными (но гораздо более) траверзами к барбетам. Сами барбеты состояли из плит в 229 мм, внутри, за траверзами, их толщина уменьшалась до 127 мм. Средняя палуба не бронировалась, за исключением располагавшихся здесь казематов, защищённых 51-102-мм гарвеевской бронёй. Главная защитная палуба в 51 мм из никелевой стали перекрывала пояс и увеличивалась по толщине до 64 мм за пределами цитадели в оконечностях. Поскольку вес брони с подкладкой равнялся 2350 т (или менее 25% водоизмещения), считалось, что «центурионы» не дотянули до принятого в то время стандарта бронирования, даже несмотря на повысившееся качество броневого материала.

Скорость хода

Оба корабля снискали репутацию хороших ходоков, хотя всегда для развития полного хода в 17 узлов им требовалось более расчётных 9000 л.с. Вот их характеристики на испытаниях: «Барфлер» – 9934 л.с. и 17,1 уз, 13163 л.с. и 18,5уз; «Центурион» – 9703 л.с. и 17,5 уз, 13214 л.с. и 18,5 уз. Эти результаты были достигнуты при нормальном дутье, но замеры производились патентованным лагом, который считался на подобных скоростях не совсем точным.


«Центурион». Схема распределения броневой защиты


Реконструкция

В июне 1901 г. командир «Центуриона» кэптен Дж.Джеллико представил соображения по повышению боевой эффективности своего корабля, которые заключались в замене 120-мм артиллерии 6" орудиями ценой полного отказа от торпедных аппаратов. В качестве морского помощника инспектора он плотно соприкасался с проектированием кораблей и после того, как в сентябре 1901 г. «Центурион» вернулся с Дальнего Востока и Джеллико получил назначение военно-мор-ским секретарём, он, в соответствии с кругом его новых обязанностей осуществлял надзор за работой отдела главного строителя, в том числе в части реконструкции обоих кораблей, проект которой было поручено составить Дж.Нарбету, ранее разработавшему их общую конструкцию.

Проект кардинальной замены вспомогательной артиллерии был в общем разработан на основе «Ринауна», с двухъярусными концевыми казематами, далеко разнесёнными от середины корабля. Однако 10 6" скорострельных орудий в четырёх двойных и двух одиночных казематах, вместе с боезапасом, означали очень существенную прибавку в водоизмещении. В качестве меры компенсации в металлолом было отправлено всё возможное – верхние надстройки, кормовой мостик, фок-мачта (20 т), все тяжёлые устройства и коечные сетки – всего 352 т, включая сюда и прежние казематы 120-мм орудий средней палубы (125 т).

Взамен всего этого было установлено 430 т новых конструкций (из них 300 т 127-мм крупповской нецементированной брони новых казематов), так что перевес составил только 78 т. Осадка практически не увеличилась, а общее распределение весов позволило сохранить прежнюю метацентрическую высоту и хорошие мореходные качества первоначального проекта .( 6*)

«Центурион». Схема распределения броневой защиты, 1903 г.


Главные механизмы были тщательно отремонтированы и приведены в порядок, но вопрос о форсировании котлов уже не обсуждался, поскольку к этому времени форсированное дутьё уже нельзя было использовать без риска тяжёлой аварии и поражения команды. С отремонтированными механизмами корабли достигли следующих показателей: «Барфлер» – 9137 л.с. и 16,75 уз, «Центурион» -9270 л.с. и 16,8 уз при средней осадке в 8,14 и 7,83 м соответственно, относительно «Центуриона» в ведомости имеется пометка – «обросший». Ни скорость, ни остойчивость обоих кораблей в результате всех проведённых переделок не пострадала, усовершенствования в средствах нападения и защиты стали следствием мероприятий по тщательному контролю за весами при постройке, введённых незадолго до этого. Реконструкция обошлась в 125 тыс. фунтов стерлингов. И до, и после неё «Центурион» отличался от собрата наличием двух пар дефлекторов вентиляции с наклонными стволами, в то время как у «Барфлера» имелось всего два, но большего диаметра и с вертикальными стволами.

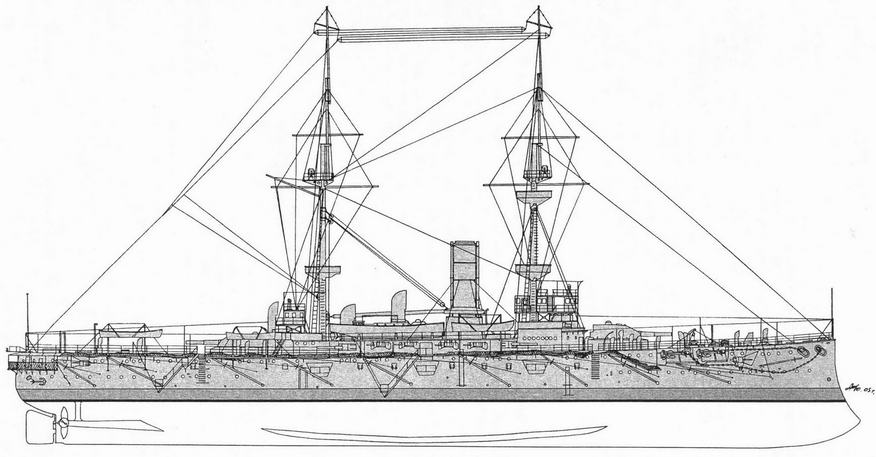

«Барфлер». Внешний вид корабля по состоянию на 1894 г.


«Барфлер»

Зачислен в Резерв в Чатеме 21 июня 1894 г. и введён в строй для манёвров на период июня-сентября. В феврале 1895 г. перешёл на Средиземное море на замену «Сане Парсйль» (ремонт на Мальте в 1896-1897 и 1897-1898 гг.). В сентябре 1898 г. совершил переход в Китай, где стал флагманским кораблём британских морских сил. В январе 1902 г. вернулся в Девонпорт и был переведён в Резерв флота. С августа 1902 по июль 1904 г. прошёл полную реконструкцию. Введён в строй для манёвров в июле-сентябре 1904 г. (столкновение с «Канопусом» в Маунтс-бей 5 августа 1904 г.), после чего переведён в Резерв флота А. В январе 1905 г. вступил в строй резерва, а в феврале передал команду в Китай на замену экипажа «Вендженс». Флагманский корабль резерва в Порсмуте с мая 1905 г., ремонт и переоборудование в 1905-1906 гг. С марта 1907 г. оставался с уменьшенным экипажем, в апреле 1909 г. включён в состав 4-й дивизии Флота Метрополии, с которой оставался до июня, когда был переведён в Мазербэнк. Продан на слом 12 июля 1910 г. за 26550 фунтов стерлингов.

«Центурион»

Введён в строй в Портсмуте 14 февраля 1894 г. как флагманский корабль Китайской станции (скуловые кили установлены в доке в Гонконге в 1896-1897 гг.) и оставался в этом качестве до сентября 1901 г. Выведен в Резепв флота С в Портсмуте для реконструкции. Вновь введён в строй в ноябре 1903 г. и отправлен в Китай, где оставался до августа 1905 г. (столкновение с «Гло-ри» 17 апреля 1904 г.). Помещён в вооружённый резерв в Портсмуте, где оставался с сентября 1905 по май 1907 г., когда стал кораблём специальной службы с уменьшенной основной командой. В апреле 1909 г. включён в состав 4-й дивизии Флота Метрополии. В июне 1909 г. переведён в Мазербэнк. Продан 12 июля 1910 г. за 26200 фунтов стерлингов.

Весь 1891 г. Совет проталкивал идею 12" орудия нового типа и под подобное вооружение даже рассматривался проект корабля. В начале следующего года, в то время как размерения и баллистические характеристики этого нового орудия всё ещё оставались неясными, со всей очевидностью встала необходимость пересмотра кораблестроительной программы. Морской бюджет 1892 г. предусматривал начало постройки трёх кораблей новой серии, но перед лицом задержки с их тяжёлой артиллерией два из трёх были отложены на следующий год, а в отношении третьего последовало решение о постройке его по модифицированному проекту «Центуриона». После завершения верфью в Пембруке «Рипалза» постройка корабля – он получил название «Ринаун» – была передана этому казённому предприятию, в виде меры для предотвращения паузы в судостроительном цикле.

В августе 1892 г. смена правительства снова привела к власти Гладстона – в четвёртый и последний раз. Первым лордом Адмиралтейства стал Дж.Пойнц, который продемонстрировал похвальное мужество, оставив прежних морских лордов на их местах. Этим ему удалось создать сильнейшую команду администраторов, когда-либо собиравшуюся вокруг большого стола в зале совещаний Совета в Уайтхолле. Ими были: адмирал Э.Хоскинс, вице-адмирал Ф.Ричардс, контр-адмиралы У.Керр и Дж.Фишер (инспектор и третий морской лорд с февраля 1892 г.).

«Центурион». Внешний вид корабля по состоянию на 1894 г.

«Барфлер». Внешний вид корабля по состоянию на 1904 г. (после реконструкции)

«Центурион». Внешний вид корабля после модернизации


Уайт получил в качестве советников кэптена Киприана Бриджа (директор управления морской разведки), который являлся непримиримым оппонентом «политики увеличения размерений» и Фишера, чьим идеалом вооружения линкора в то время было «самое лёгкое из тяжёлых орудий и самое большое из средних», так что оба они единодушно высказывались за умеренный тяжёлый корабль -именно такой, как «Ринаун». Фактически поднимался даже вопрос о строительстве трёх кораблей подобного типа, а Фишер вообще был столь высокого мнения о подобном «умеренном линкоре», что высказывался за постройку целой серии из шести единиц3. Однако, хотя подобный корабль выглядел очень неплохо в сравнении с тогдашними современниками с континента в части скорости хода, защиты и вспомогательного вооружения, его главная артиллерия совершенно обоснованно расценивалась как чрезвычайно слабая – и флот, по счастью, обошёлся без его продолжения.

«Ринаун»

Место постройкн

Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

Пембрук февраль 1893 8 мая 1895 январь 1897 709 706 (плюс 41 500 вооружение)


Размерения,м 115,8x21,9x8,15

Водоизмещение, т 12350 (нагрузка: корпус и бронирование 6800, механизмы 37(h)

Вооружение4 10732 10 6" скорострельных 12 76-мм (12-фунтовых) 12 47-мм (3-фунтовых), 10 мелкокалиберных Торпедные аппараты (457 мм): 1 надводный в корме, 4 457-мм подводных

Броня,мм (гарвеевская) Пояс 203-152, траверзы 254-152, казематы 152 (на средней палубе) и 102 (на верхней палубе), барбеты 254, прикрытия башен 152, боевая рубка 230, броневая палуба 64 (скосы 76, в оконечностях 76); вес брони 2700 т.

Механизмы «Моделей энд Фидд», два комплекта вертикальных тройного расширения, мощность 12000 л.с., скорость хода 18 уз, 8 цилиндрических котлов, давление 155 ф.

Запас топлива, т 800/1760

Дальность, миль 8500 15-узловым ходом

Экипаж,чел. 674


«Ринаун» стал первым британским линкором с выпуклой защитной палубой, первым с казематами на верхней палубе, первым, защищённым исключительно стальной бронёй и последним линкором 2-го класса.

Как предполагалось вначале, «Ринаун» должен был стать головным кораблём очередной серии линкоров с новой 12" моделью, но когда стало ясно, что это орудие не будет вовремя сконструировано, изготовлено и испытано, проект оперативно переделали под 10" пушку «Центуриона», но с более тяжёлым вспомогательным вооружёнием, чем у любого тогдашнего линкора с континента.( 8*)

Продольный разрез:

1 – котельные отделения; 2-машинныеотделения; 3-бомбовые погреба; 4-брюйткамеры; 5-барбеты 10"установок; 6-дымоходы; 7 – вентиляторы машинных отделений; 8 – рулевые приводы; 9 – торпедные аппараты; 10 – боевая рубка.

План верхней палубы:

1 – капитанская рубка; 2 – капитанская походная рубка; 3- вентилятор; 4 – проем в МО; 5-вентилятор МО; 6-дымоходы; 7- казематы 6" орудий; 8 – вьюшки; 9 – сходы в КО; 10 – боевая рубка; 11 – помещения вахтенных; 12 – умывальники вахтенных.


Скорострельные орудия к тому времени приобрели значение, степень важности которого далеко не соответствовала их умеренному калибру – и это лишь по причине наличия больших не забронированных поверхностей на многих только что вступивших в строй тяжёлых кораблях. Исходя из этого, следовало обеспечить приемлемую защиту орудийных расчётов, а мнение против устройства угловых казематов на верхней палубе, как стесняющих действие остальных орудий, было Советом отвергнуто. Следовало также усовершенствовать систему защиты, перераспределив броню – и Уайт разработал для «Ринауна» новую схему бронирования, которая была затем воспроизведена во всех линкорах Акта о морской обороне. В итоге в этих двух важнейших составляющих его конструкции – системе броневой защиты и размещении вспомогательного калибра – «Ринаун» на долгие годы послужил образцом для многих серий как британских, так и зарубежных линкоров, что было существенно более ценным, нежели он сам, как полновесная боевая единица. По прошествии первых пяти лет службы его боевое значение сильно упало, и в дальнейшем корабль использовался гораздо больше для несения церемониальных обязанностей, нежели по прямому назначению, и стал фактически скорее яхтой, нежели боевым кораблём.

Обладатель приметного подъёма палубы в носу и корме, «Ринаун» имел красивый силуэт и во флоте всегда котировался как один из самых грациозных кораблей, а закрытая батарея 76-мм орудий и тяжёлая фок-мачта придавали ему более «увесистый» облик по сравнению с «Центурионом».

Вооружение

10" орудия в 32 калибра длиной имели угол вертикального наведения в 35° и оснащались гидроприводами наведения, что избавило от проблем, характерных для паровых приводов «Центуриона». Конструкция боевого отделения башен была практически такой же, но тыльная сторона была уже защищена бронёй. Заряжание орудий, однако, производилось лишь при развороте башен по диаметральной плоскости.

Из 10 6" орудий четыре помещались на верхней палубе в казематах из 102-мм брони по углам батареи 76-мм орудий и могли вести огонь, как по оконечностям, так и на траверз. Казематы этих 6" орудий служили в данном случае траверзами для 76-мм батареи. Остальные шесть 6" орудий помещались под верхней палубой и защищались с бортов 152-мм бронёй – так что по сравнению с «Ройал Совереном» вспомогательное вооружение «Ринауна» было как бы перевёрнуто, боевая эффективность 6" пушек в результате подобной рокировки, как следствие, заметно снизилась. Посредством применения небольших выдающихся за борт спонсо-нов сектора горизонтальной наводки этих нижних 6" орудий удалось раздвинуть до 90° – по 45° от траверза в нос и корму. Скорострельность составляла 6 выстрелов в 50 секунд, или, уже на службе, 16 выстрелов за три минуты.

Интереснейшей особенностью этого корабля стала центральная батарея 76-мм орудий – и эта деталь стала непременным атрибутом всех последующих линкоров на целое десятилетие. Эти пушки вели огонь через бортовые порты, а не стояли открыто, как прежде, однако тонкая стальная обшивка не обещала никакой реальной защиты для от снарядов самого мелкого калибра. Ещё четыре таких же орудия поначалу размещались в носу и корме в бортовых вырезах, а со временем их попарно перенесли на крышу обеих башен.

Бронирование

Проект включал два важнейших нововведения в части броневой защиты:

1) защитная палуба получила скосы к нижней кромке пояса по ватерлинии вместо того, чтобы просто перекрывать его по верхней кромке, как до этого;

2) бронирование по ватерлинии было уменьшено по толщине для устройства более надёжной защиты оконечностей.

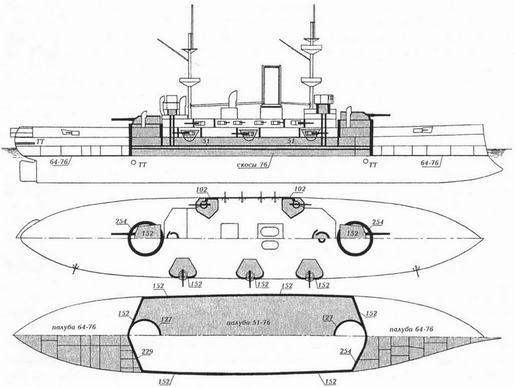

«Ринаун». Схема распределения броневой защиты


Комбинация защитной палубы «Бленхейма» с поясным бронированием линкора привела к решению, которое утвердилось в Королевском флоте на последующие 20 лет и было заимствовано всеми флотами. Снаряду, пробившему поясную плиту, предстояло ещё иметь дело с наклоненными под углом 45° тремя дюймами стали, выше и ниже которых располагались угольные ямы – номинально подобная комбинация признавалась эквивалентной 150 мм вертикальной броки. Как показали опыты, попадания в район ватерлинии были маловероятны, в то время как шансы поражения надводного борта возрастали по мере увеличения его высоты, так что соображения относительно сосредоточения бортовой защиты в виде узкого толстого пояса по ватерлинии оказалась под большим вопросом. При обсуждении проекта «Ройал Соверена» Уайт указывал, что от защиты остойчивости корабля посредством обширного бронирования борта отказались во всех флотах по причине уменьшившегося риска вследствие большого рассеивания орудий, а также повысившейся эффективности вспомогательного вооружения, вследствие чего он сводил бортовую защиту к толстому поясу по ватерлинии с узкой полосой 102-мм брони над ним в качестве защиты от снарядов, попавших в надводный борт. В проекте «Ринауна» эта концепция была развита далее – пояс по ватерлинии уменьшен по толщине до 203 мм, а высвободившийся вес использован на устройство толстого скоса нижней палубы позади него и утолщение верхнего пояса до 152 мм. Поскольку новая гарвеевская броня в 152 мм считалась в 2,5 раза устойчивее, чем 102-мм броня «Ройал Соверена», «Ринаун» являлся более крепким орешком, нежели можно было полагать, исходя из его табличных характеристик.

Различия между новой британской системой защиты и зарубежными аналогами можно видеть из сравнения схем поперечного сечения тогдашних типичных линкоров – «Ринауна», французского «Шарля Мартеля» и русского «Синопа». Как можно видеть, на британском броненосце скос нижней палубы к нижней кромке бортового бронирования обеспечивает дополнительную защиту внутренним отсекам.

На французских «Массена», «Карно» и «Шарле Мартеле» имелся узкий пояс из 460-мм брони, который возвышался над проектной ватерлинией корабля в нормальном грузу лишь на 0,5 м; он перекрывался 70-мм стальной палубой. Над этим поясом имелась только полоса 100-мм брони шириной 1 м, выше которой не было никакой вертикальной защиты. В итоге получалось, что весь надводный борт выше отметки 1,7 м от ватерлинии мог быть превращен огнём современных скорострельных орудий в решето, сквозь которое уже на углах крена 9° вода могла свободно вливаться внутрь, распространяясь поверх броневой палубы. В противоположность этому 152-мм бортовая броня «Ринауна» доводила высоту защищённого борта до 2,8 м – до уровня средней палубы – так что опасность от поступления воды поверх защитной палубы существенно уменьшалась.

Следует отметить, что на «Шарле Мартеле» на 0,9 м ниже защитной 70-мм палубы проходила «отражательная палуба», конструктивно представлявшая собой дальнейший изгиб кверху двойного борта. Её предназначением являлось задержка осколков при попадании в расположенную выше броневую палубу, отражённых внутрь, а также задержание воды, поступающей через пробоины и трещины в этой палубе. В реальности же расстояние между этими двумя палубами было слишком малым для эффективной задержки осколков. Бертэн желал применить клетчатый пояс между верхней и нижней броневыми палубами при бортовом поясе увеличенной высоты, однако поскольку подобное решение требовало дополнительно порядка 3000 т водоизмещения, полное воплощение его идей последовало лишь через восемь лет на гораздо более крупных линкорах класса «Републик».

Ещё одной интересной новинкой на «Ринауне» стал отказ от традиционных поперечных броневых траверзов. Их место заняли две наклонных внутрь полосы брони, огибающие основания барбетов, что соответствовало большей площади бронирования борта. Это решение также прижилось на много лет.

Поскольку поверх пояса по ватерлинии было введено дополнительное бронирование борта, для обеспечения остойчивости сочли возможным ограничить длину пояса 64 метрами против 75 м на «Ройал Соверене», имевшем такую же длину корпуса – вне цитадели поддержание плавучести возлагалось на подводную броневую палубу и подразделение на мелкие отсеки. Это отсутствие поясной защиты в носу и корме так часто критикуют как фатальный пробел ранних проектов Уайта, что его реальное значение следует оценивать в свете расчётов, проведённых для «Ринауна» в предположении того, что все его многочисленные водонепроницаемые отсеки над ватерлинией в оконечностях совершенно пробиты и разрушены. Они сводились к следующему:

«Шарль Мартель»

«Ринаун»

«Синоп»


1) если полному разрушению подвергалась лишь носовая оконечность, корабль погружался носом на 1,1 м, в то время как корма поднималась на 0,5 м; это приводило к уменьшению высоты надводного борта в носу до 6,5 м. Подобный вариант развития событий являлся наихудшим с точки зрения дифферента, однако без серьёзных последствий для управляемости корабля,

2) если бы подобная судьба постигла лишь корму, она погрузилась бы на 1,15 м, нос поднимался на 0,75 м – всё это без какого-либо заметного снижения управляемости,

3) если бы разрушены были обе оконечности, корабль погружался на 0,4 м, а над водой оставалось 2,4 м бронированного борта; управление существенно затруднялось, скорость же хода при подобном развитии событий всецело зависела от уровня полученных повреждений.

«Мягкие оконечности» продолжали оставаться в проектах линкоров до 1897 г, пока не был заложен «Формидэбл», но и на нём тонкие продолжения пояса в нос и корму скорее были сделаны для успокоения, нежели носили характер реальной защиты.

Скорость хода

«Ринаун» стяжал репутацию лучшего ходока изо всех тяжёлых кораблей, до сих пор переданных флоту. Вот результаты его ходовых испытаний.

Давление воздуха Обороты Мощность, л.с. Скорость, уз

8-часовос, естественная тяга 0,27" 97,8 10708 17,9

4-часовое, форсированное дутьё 1,7" 104,5 12901 19,75

На экономическом ходу в 15 узлов и мощности 6000 л.с. расход топлива составлял 0,85 кг/л.с. в час. Корабль хорошо держался в море, был поворотлив и отличался плавной качкой, идеально соответствуя понятию «линкор-яхта», в качестве какового он и использовался в 1902-1905 гг

Общее

В 1900-1901 гг., когда он был флагманским кораблём адмирала Фишера, кормовой мостик (обузу сомнительной ценности) перенесли за фок-мачту, а с юта убрали всё лишнее, чтобы обеспечить простор для танцев – любимого развлечения адмирала. Дважды избранный королевской фамилией для плаваний в Индию, корабль окончательно сменил свою бело-жёлтую окраску на серую в 1905 г., когда был переведён в Портовый резерв. В 1909 г. в печати появились сообщения о том, что «Ринаун» снова пошёл под своими машинами» – но это было уже в последний раз: через 12 лет после того, как он впервые поднял флаг. Корабль оставался в строю активной службы лишь восемь лет.

«Ринаун»

Ушёл из Пембрука для завершения всех работ в Девонпорт и в январе 1897 г. выведен в резерв. Введён в строй в июне 1897 г. как флагманский корабль Юбилейного смотра [грандиозного морского парада на Спитхэдском рейде в Портсмуте 26 июня 1897 г. в честь 50-летнего юбилея правления королевы Виктории. – Ред.], затем ста,! флагманским кораблём Североамериканской и Вест-Индийской станций вице-адмирала Дж.Фишера, поднявшего на нём флаг 24 августа 1897 г. Два года спустя, получив назначение командующим Средиземноморской эскадрой, Фишер перешёл туда вместе с «Ринауном», который таким образом продолжал состоять в качестве флагманского корабля до февраля 1902 г Оборудован для путешествия их высочеств герцога и герцогини Коннот в Индию; в октябре 1902 г. сняты 6" орудия на средней палубе. По возвращении выведен в Резер^ флота в Портсмуте до июля 1904 г., когда вновь введён в строй для манёвров. Прошёл большой ремонт в 1904-1905 гг. Вступил в состав резерва в феврале 1905 г. Вновь оборудован для путешествия их высочеств принца и принцессы Уэльских в Индию в апреле-октябре 1905 г. (все оставшиеся 6" орудия сняты). По возвращении в мае 1906 г. вступил в вооружённый резерв и в 1907 г. был включён в состав 4-й дивизии Флота Метрополии. Тендер «Виктори» с октября 1909 г.? затем учебный корабль кочегаров (получил удар от водолея «Эйд» 26 сентября 1911 г., причинивший небольшие повреждения). В январе 1913 г. определён к сдаче на слом и отбуксирован в Мазербэнк в декабре 1913 г. Продан в 1914 г.

«Ринаун». Внешний вид корабля на моментвступления в строй. 1897 г.

«Ринаун». Внешний вид корабля по состоянию на 1905 г
